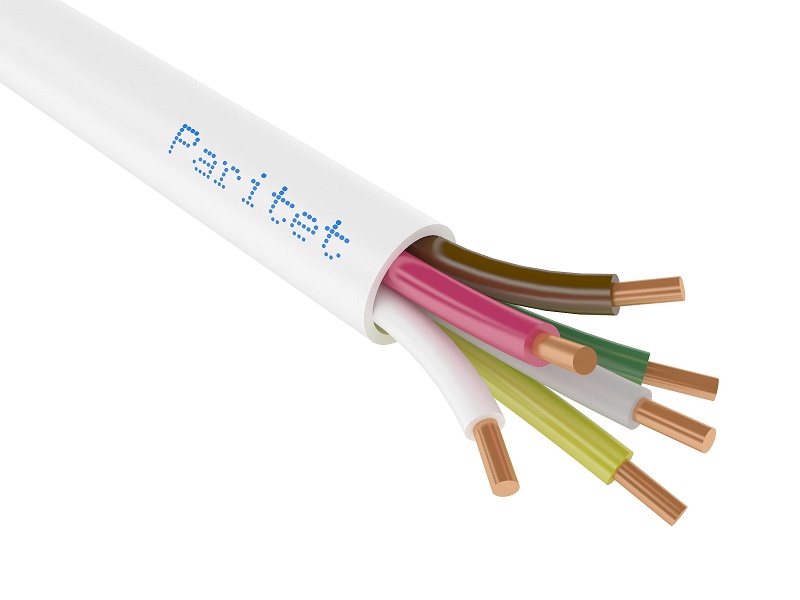

КСПВ 6х0,50
Кабель однопроволочный, Изоляция - сплошной полиэтилен
Производитель: Паритет
- Код:
- 00002202
- Артикул
- 100353
- Базовая единица
- м
Кабель общая скрутки КСПВ 6х0,50 имеет 6 жилы диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для внутренней стационарной прокладки относительной влажности воздуха до 98% при текмпературе до 35С
НАЗНАЧЕНИЕ:
Для систем сигнализации, контроля доступа, управления, сбора данных. Напряжение: до 250 В переменного тока частотой 10 кГц.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - сплошной полиэтилен
- Сердечник - общая скрутка
- Оболочка - ПВХ пластикат
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 6
- Диаметр жилы, мм - 0.5
- Число и диаметр проволок - 1х0,50
- Сечение жилы, мм2 - 0.2
- Диаметр по изоляции, мм - 0.95
- Диаметр кабеля, мм - 4.1
- Масса 1 км кабеля, кг - 23.2
- Объем горючей массы, л/км - 8.64
- Объем 1 км кабеля, м3 - 0.046
- Бухтовка, м - 200
- Тип упаковки - Бухта
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 25
Технические характеристики
Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:
| Параметр | 0,50 мм |
|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 95 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) | 60 |
Индуктивность рабочей цепи "жила-жила" на 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 6 |
|---|---|
| Индуктивность, мГн, не более | 1 |
Индуктивность рабочей цепи "жила-жила" на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км - не менее 6500 МОм
Все значения приведены с пересчетом на темпетуру 20°С
