РК 75-3,7-322
Кабель коаксиальный внутренний 75 Ом, 1х0,81мм, бухта 250 м.
Производитель: Паритет
- Код:
- 00002256
- Артикул
- 100113
- Базовая единица
- м

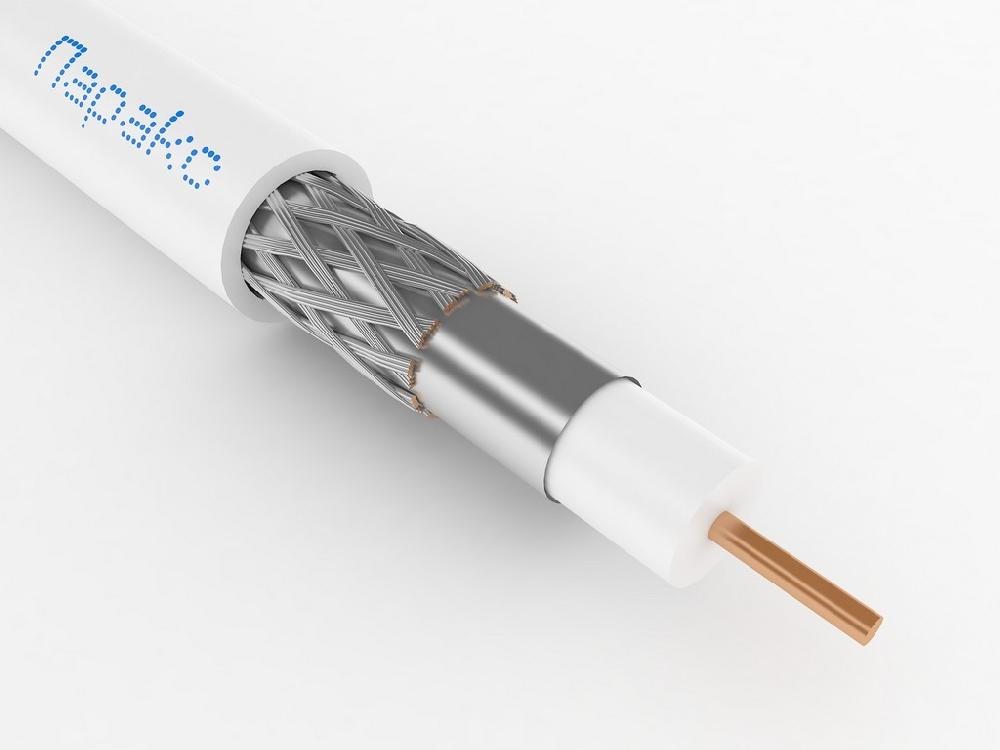

Радиочастотный кабель Паракс РК 75-3,7-322 с волновым сопротивлением 75 Ом имеет изоляцию из плёнко пористого полиэтилена, комбинированный экран (оплётка медными лужёными проволоками плотностью не менее 40% поверх алюмополимерной ленты) и оболочку из ПВХ пластиката. Предназначен для одиночной внутренней стационарной прокладки.
НАЗНАЧЕНИЕ:
Для систем аналогового видеонаблюдения, кабельного и спутникового телевидения. Для линий дальней связи, систем связи, для антенно-фидерной аппаратуры. Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - пористый полиэтилен
- Экран - оплётка медными лужёными проволоками плотностью не менее 40% поверх алюмополимерной ленты
- Оболочка - ПВХ пластикат
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 1
- Диаметр жилы, мм - 0.81
- Число и диаметр проволок - 1х0,81
- Диаметр по изоляции, мм - 3.7
- Плотность оплетки, - 40 %
- Диаметр кабеля, мм - 6.1
- Масса 1 км кабеля, кг - 37.7
- Объем горючей массы, л/км - 25
- Объем 1 км кабеля, м3 - 0.0776
- Бухтовка, м - 250
- Тип упаковки - Бухта
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
- Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
- Кабели не распространяют горение при одиночной прокладке.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30
Технические характеристики
Маркоразмер |
10 МГц |
50 МГц |
100 МГц |
200 МГц |
470 МГц |
862 МГц |
1000 МГц |
1350 МГц |
1750 МГц |
2150 МГц |
2400 МГц |
3000 МГц |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Паракс РК 75-3,7-322 | 2.55 | 5.5 | 7.91 | 11.31 | 17.65 | 24.4 | 26.62 | 31.45 | 36.47 | 42.9 | 48.88 | 49.21 |
Волновое сопротивление 75 Ом
