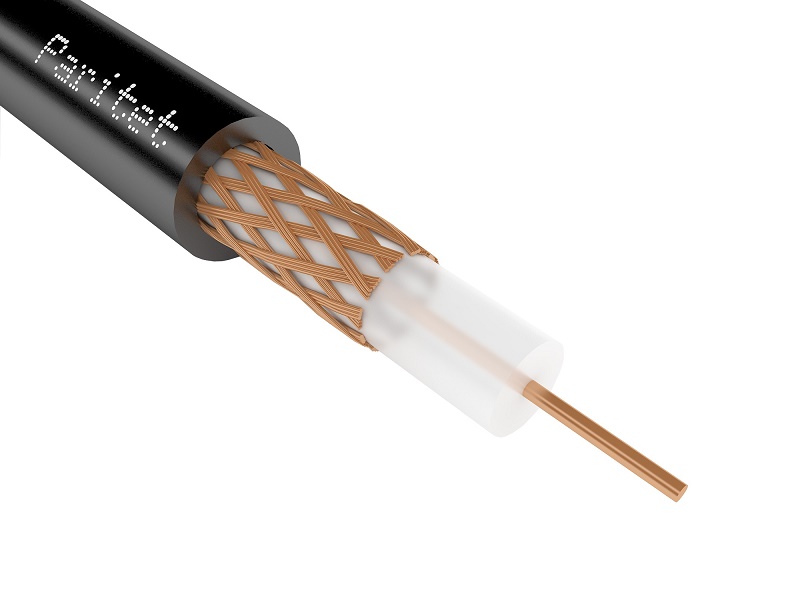

РК 75-3,7-36М
Кабель коаксиальный внешний 75 Ом, проводник 1х0.81мм, оболочка СПЭ- 6,0 мм, бухта 250 м.
Производитель: Паритет
- Код:
- 00004630
- Артикул
- 100098
- Базовая единица
- м
Радиочастотный кабель Паракс РК 75-3,7-36М с волновым сопротивлением 75 Ом имеет изоляцию из плёнко пористого полиэтилена, экран (оплётка медными проволоками плотностью не менее 90%) и оболочку из светостабилизированного полиэтилена. Предназначен для внешней стационарной прокладки. Кабель стоек к воздействию ультрафиолета, осадков, относительной влажности воздуха до 98%
НАЗНАЧЕНИЕ:
Для систем аналогового видеонаблюдения, кабельного и спутникового телевидения. Для линий дальней связи, систем связи, для антенно-фидерной аппаратуры. Для наружной прокладки.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - пористый полиэтилен
- Экран - оплётка медными проволоками плотностью не менее 90%
- Оболочка - светостабилизированный полиэтилен
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 1
- Диаметр жилы, мм - 0.81
- Число и диаметр проволок - 1х0,81
- Диаметр по изоляции, мм - 3.7
- Плотность оплетки, - 90 %
- Диаметр кабеля, мм - 6.1
- Масса 1 км кабеля, кг - 35.5
- Объем горючей массы, л/км - 25
- Объем 1 км кабеля, м3 - 0.0776
- Бухтовка, м - 250
- Тип упаковки - Бухта
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-2.
- Минимальная рабочая температура – -60°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Кабели стойки к воздействию солнечного излучения, инея, росы
- Срок службы кабеля – 30
Технические характеристики
Маркоразмер |
10 МГц |
50 МГц |
100 МГц |
200 МГц |
470 МГц |
862 МГц |
1000 МГц |
1350 МГц |
1750 МГц |
2150 МГц |
2400 МГц |
3000 МГц |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Паракс РК 75-3,7-36М | 2.62 | 5.97 | 8.57 | 12.35 | 19.55 | 27.34 | 29.8 | 35.3 | 41.3 | 47.5 | 52.64 | 58.43 |
Волновое сопротивление 75 Ом
