СПЭК-7-2

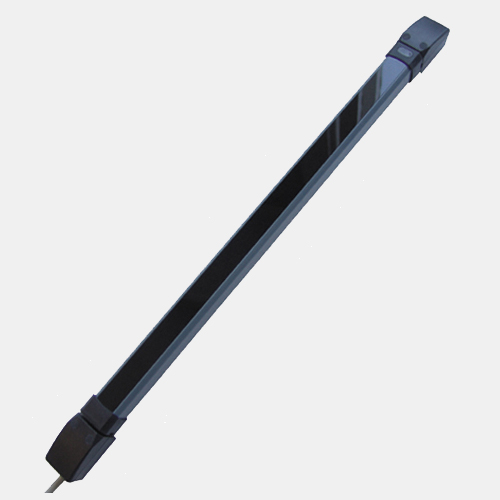

Извещатель охранный линейный оптико-электронный ИО209-16/1 "СПЭК-7-2" 4372-007-27492215-98 ТУ
2-х лучевой ИК линейный извещатель с рабочей дальностью действия до 60 м в помещении и до 25 м на открытой площадке.
В комплект поставки входит:
- Колонка излучателей (КИ) с кабелем ( L = 1,5 м ) - 1 шт.
- Колонка фотоприемников (КФ) с кабелем ( L = 1,5 м ) - 1 шт.
- Комплект принадлежностей - 1 компл.
- Руководство по эксплуатации - 1 экз.
Подробная информация:
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении.
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в КИ и принимаемого КФ.
Извещатель формирует два ИК луча на расстоянии 35 см между ними, тем самым образуя ИК барьер высотой 35 см.
На корпусе КФ извещателя размещены световые индикаторы, отображающие извещения: «Тревога», «Настройка», «Уровень», «Предустановки», «Работа в линии синхронизации», «Неправильное подключение».
На корпусе КИ извещателя размещен световой индикатор, отображающий извещения: «Работа», «Работа в линии синхронизации», «Неправильное подключение».
КФ извещателя имеет оптоэлектронное реле с переключающими контактами для выдачи извещения о тревоге.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Особенности:
- Юстировка КИ и КФ только по светодиодным индикаторам
- Дистанционный контроль функционирования
- Дискретная установка чувствительности: 50, 100, 200, 500 мс
- Программирование числа лучей для выдачи извещения ТРЕВОГА
- Программирование длительности выдачи извещения ТРЕВОГА
- Автоматическая синхронизация до пяти извещателей одной модификации в одном ИК барьере
- Индикация настройки, работы генератора, тревоги
Технические характеристики
| Дальность действия, не более, м | на открытой площадке | 25 |
| в помещении | 60 | |
| Коэффициент запаса по оптическому сигналу, не менее | на 25 метрах | 50 |
| на 60 метрах | 6 | |
| Число ИК-лучей | 2 | |
| Число рабочих частот ИК-излучения | 5 | |
| Напряжение питания постоянного тока, В | 10,2 … 30 | |
| Потребляемый ток, не более, мА | 55 | |
| Чувствительность, мс | 50; 100; 200; 500 | |
| Помехозащищенность, мс | 35 ... 350 | |
| Помехоустойчивость от электроосветительных приборов, не менее, лк | 2000 | |
| Помехоустойчивость от солнца, галогенных ламп, не менее, лк | 50000 | |
| Выход извещения ТРЕВОГА | переключающие контакты оптореле | |
| Длительность извещения ТРЕВОГА, не менее, с | 0.05; 0.2; 0.5; 3; 10 | |
| Выход извещения ДОСТУП | отсутствует | |
| Поворот оптического узла по вертикали, ° | отсутствует | |
| Поворот оптического узла по горизонтали, ° | ± 90 | |
| Рабочий диапазон температур, °С | - 40 …+ 40 | |
| Габариты КИ и КФ, ШхВхГ, мм | 35х572х36 | |
| Масса, не более, кг | 1 | |
