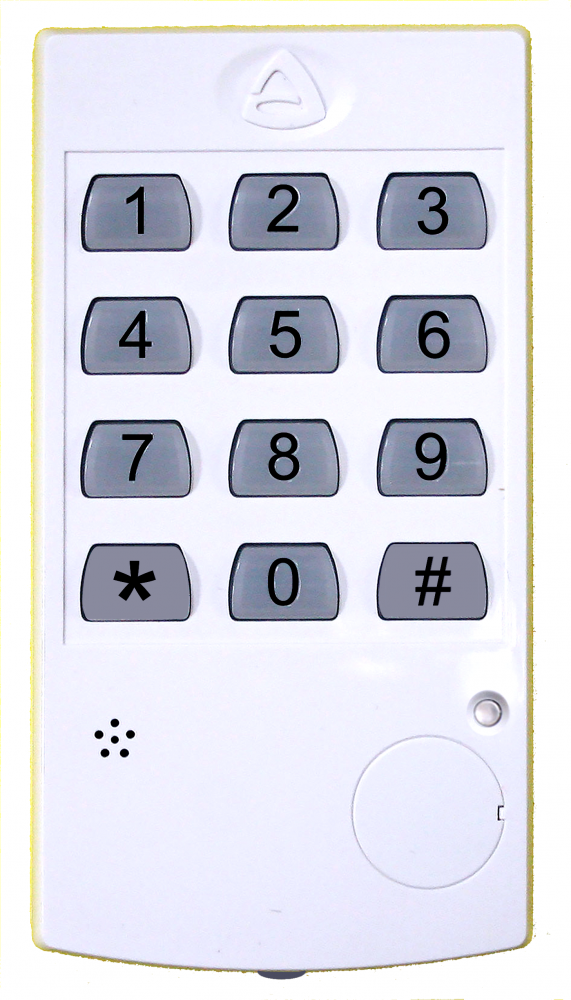

Кодонаборная радиоканальная панель. Предназначена для работы в качестве устройства управления ППКОП адресным радиоканальным семейства «ВС-ПК ВЕКТОР».

ПОРТАЛ-Р

Кодонаборная радиоканальная панель. Предназначена для работы в качестве устройства управления ППКОП адресным радиоканальным семейства «ВС-ПК ВЕКТОР».

Производитель: ВЕРСЕТ

Код:
00029241
Артикул
ЦБ000004032
Базовая единица
шт
2 142 руб.

Назначение

Кодонаборная радиоканальная панель «ПОРТАЛ-Р» ВС.425513.055 (в дальнейшем – КП или панель) предназначена для работы в качестве устройства управления прибора приемно-контрольного охранно-пожарного адресного радиоканального семейства «ВС-ПК ВЕКТОР» (в дальнейшем – прибор).

Для удаленного управления прибором панель принимает введенную пользователем комбинацию цифр - код пользователя или пароль, которая набирается последовательным нажатием четырёх цифровых кнопок. Затем нажимается кнопка «#» и кнопка с номером отправляемой по радиоканалу команды:

  • «1» – "Постановка зон на охрану",
  • «2» – "Снятие зон с охраны",
  • «3» – "Тревога",
  • «4» – "Включить/выключить реле 1" *,
  • «5» – "Выключить на 3 сек. реле 2" *,
  • «6» – "Запрос состояния зон".

*При настройках прибора, разрешающих управ- ление реле с помощью брелка или КП.

Особенности

  • Панель позволяет подключать внешнюю проводную кнопку, по нажатию которой КП формирует команду «5» - «Выключить на 3 сек. Реле 2». Это решение может использоваться, например, для открывания двери изнутри помещения, если для управления питанием электромагнитного замка используется реле 2 прибора.
  • Проводная кнопка в комплект поставки не входит.
  • Питание КП осуществляется от встроенной батареи питания. Длительность работы кнопки от батареи определяется частотой ее использования.
  • КП формирует извещения о разряде батареи питания, о вскрытии корпуса и передает их в прибор.
  • Передача информации в прибор производится по защищенному радиоканалу.

Технические характеристики

Мощность излучения радиоканала, не более, мВт 10
Напряжение питания КП, В от 2,55 до 3,3
Максимальная дальность связи с прибором на открытой местности 550 м
Степень защиты, не менее IP40
Диапазон рабочих температур от минус 30 до 55 °С
Масса (без батареи питания), не более, кг 0,07
Габаритные размеры, не более 63x118x20 мм
Срок службы, не менее 10 лет
