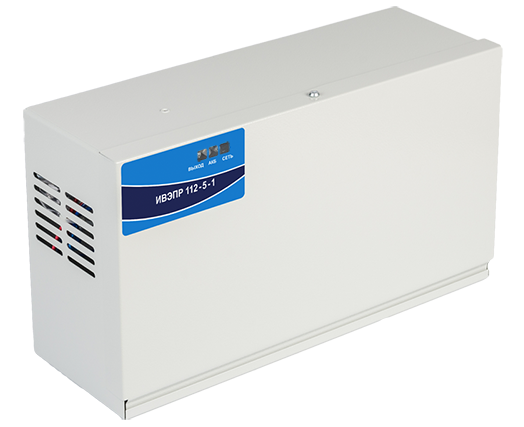

ИВЭПР 112-5-1 исп.ВО-К2
Источник вторичного электропитания резервированный 12В, до 5А (до 5.5А кратковрем.), под АКБ 2х12Ач, IP20, tраб.-25…+50°С,324x111x182 мм., метал.корпус.
Производитель: Рубеж
- Код:
- 00033351
- Артикул
- Rbz-120904
- Базовая единица
- шт
Импульсный источник предназначен для стабильного бесперебойного питания средств охранной и пожарной сигнализации номинальным постоянным напряжением 12 В и выходным током до 5 А.
Код корпуса | Количество и максимальная ёмкость АКБ | Размеры корпуса, мм | Масса без АКБ, не более | Выходы «неисправность» |
---|---|---|---|---|
К2 | 2 х 12 А*ч | 324х111х184 | 2,3 |
3 шт «открытый коллектор», 1 шт «сухой контакт» |
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Диапазон сетевого напряжения от 130 до 265 В.
Температурный диапазон от -25ºС до +50 ºС.
ИВЭПР 112-5-1 ВО обеспечивает:
- автоматический ускоренный заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ.
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения.
- электронную защиту источника от короткого замыкания и перегрузок по току.
- термозащиту, обеспечивающую отключение нагрузки при перегреве элементов ИВЭПР
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
ИВЭПР 112-5-1 ВО соответствует требованиям ГОСТ Р 53325-2012, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.
Выход источника гальванически изолирован от корпуса.Корпус и крышка имеют винт защитного заземления. Отверстие в корпусе для вывода проводов оснащено изоляционным кольцом.
Технические характеристики
Входное напряжение сети | 130...265 В |
Номинальный ток нагрузки | 0...5,0 А |
Максимальный кратковременный ток нагрузки | до 5,5 А в течение 15 минут |
Выходное постоянное напряжение | |
– при работе от сети | 13,4…13,8 В |
– при работе от АКБ | 10,8… 13,5 В |
Пульсации выходного напряжения при работе от сети (от пика до пика) | не более 100 мВ |
Суммарная ёмкость подключаемых нагрузок | не более 8000 мкФ |
Напряжение отключения АКБ при защите от глубокого разряда | 10,4 В ± 0,3 В |
Порог включения индикации «Предварительный разряд АКБ» | 10,9…11,3 В |
Собственное потребление источника от АКБ в резервном режиме | не более 40 мА |
Потребление источника в режиме защиты АКБ от глубокого разряда | не более 5 мА |
Максимальный ток заряда АКБ | не более 1,2 А |
Максимальная мощность, потребляемая от сети переменного тока при полной нагрузке и максимальном токе заряда АКБ |
не более 120 Вт |
Диапазон рабочих температур | от -25 ºС до +50 ºС |
Степень защиты оболочки по ГОСТ 14254-96 | IP20 |
Время технической готовности источника к работе после включения напряжения питания | не более 10 с |
Наработка на отказ | не менее 40 000 ч. |
Средний срок службы | не менее 10 лет |
