КИС-Пнг(А)-HF 2х2х0,60
Интерфейсный безгалогенный кабель парной скрутки для интерфейса RS-485 (ModBus, CANbus), управления уличным освещением (DALI, DMX-512) в изоляции из сплошного полиолефина., 2х2х0,60 мм
Производитель: Паритет
- Код:
- 00036644
- Артикул
- 101106
- Базовая единица
- м

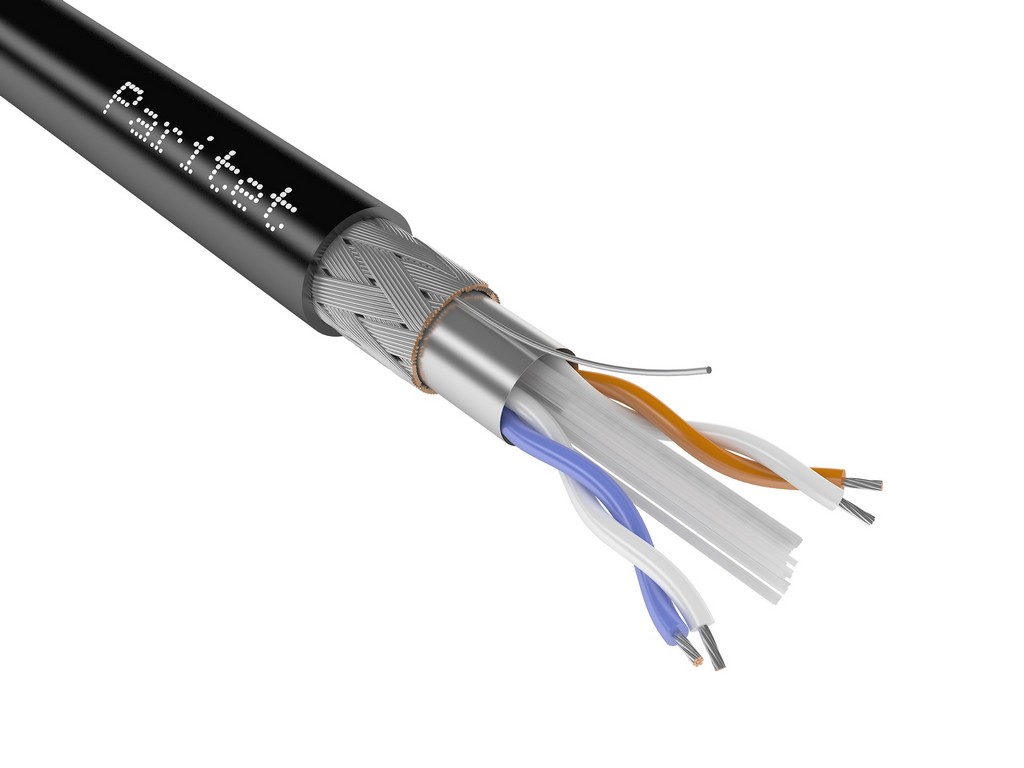

Интерфейсный кабель парной скрутки КИС-Пнг(А)-HF 2х2х0,60 для интерфейса RS-485 (ModBus, CANbus), управления уличным освещением (DALI, DMX-512) имеет 2 пары жил диаметром 0,6 мм (24 AWG) в изоляции из сплошного полиолефина. Предназначен для групповой внутренней и внешней подвижной прокладки, в т.ч. во взрывоопасных зонах по ГОСТ IEC 60079-14-2013.
Кабель стоек к воздействию минерального масла, повышенного уровня электромагнитных шумов и помех
НАЗНАЧЕНИЕ:
Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для групповой прокладки внутри и вне помещений, а также в помещениях с компьютерной техникой. Для передачи данных по протоколам ModBus RTU и CANbus.
Напряжение: до 300 В переменного тока частотой до 20 МГц. Стоек к кратковременному воздейстию минеральных масел.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная лужёная многопроволочная
- Изоляция - сплошной полиэтилен
- Сердечник - парная скрутка
- Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
- Контактная жила – медная лужёная многопроволочная
- Оболочка - термопластичная безгалогенная композиция
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 4
- Диаметр жилы, мм - 0.6
- Число и диаметр проволок - 7х0.20
- Калибр кабеля - 24 AWG
- Сечение жилы, мм2- 0.22
- Диаметр по изоляции, мм - 1.55
- Плотность оплетки - 90%
- Диаметр кабеля, мм - 8,1
- Масса 1 км кабеля, кг - 72.217
- Объем горючей массы, л/км - 27,3
- Объем 1 км кабеля, м3 - 0.112
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
- Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.1.2.1
- Кабели не распространяют горение при групповой прокладке.
- Пониженное дымо- и газовыделение при горении и тлении.
- Пониженная токсичность продуктов горения/тления – более 40 г/м3.
- Низкая коррозионная активность.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -60°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Кабели стойки к воздействию солнечного излучения, инея, росы
- Срок службы кабеля – 30 лет
Технические характеристики
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил
Коэффициент затухания (Attenuation), дБ/100м, не более
Частота | 0,60 мм |
---|---|
1 МГц | 2.10 |
1,5 МГЦ | 2.65 |
2 МГЦ | 3.05 |
3 МГЦ | 3.60 |
6 МГЦ | 4.90 |
10 МГЦ | 6.20 |
20 МГЦ | 8.60 |
Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил
Число пар в кабеле | 0,60 мм |
---|---|
2 пары | 8.10 |
- Волновое сопротивление 120 Ом
- Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
- Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
- Относительная скорость распространения сигнала не менее 70%
- Омическая асимметрия жил в парах на длине 1 км не более 3%
- Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
- Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
- Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)
- Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05
- Все значения приведены с пересчетом на температуру 20°С
Параметр | 0,60 мм |
---|---|
Относительная скорость распространения сигнала, не менее | 0.60 |
Номинальная электрическая ёмкость пары на 1 км, нФ, не более | 50 |
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, Ом, не более | 119 |
