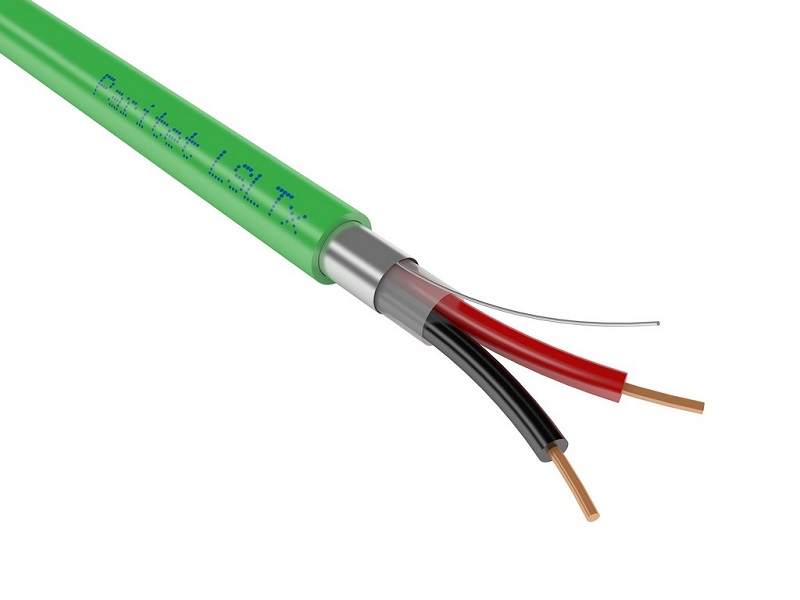

КСВЭВнг(A)-LSLTx 2х0,50
Низкотоксичный кабель для групповой прокладки 2 х 0.5, бухта 200 м. в Экране
Производитель: Паритет
- Код:
- 00036746
- Артикул
- 108589
- Базовая единица
- м
Кабель общая скрутки КСВЭВнг(А)-LSLTx 2х0,50 имеет 2 жил диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для групповой внутренней стационарной прокладки на социально значимых объектах (школы, сады, больницы, пр.) повышенного уровня электромагнитных шумов и помех, относительной влажности воздуха до 98% при текмпературе до 35С
НАЗНАЧЕНИЕ:
Для систем сигнализации, контроля доступа, управления, сбора данных. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.). Напряжение: до 250 В переменного тока частотой 10 кГц.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
- Сердечник - общая скрутка
- Экран – алюмополимерная лента
- Контактная жила – медная лужёная однопроволочная
- Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 2
- Диаметр жилы, мм - 0.5
- Число и диаметр проволок - 1х0,50
- Сечение жилы, мм2 - 0.2
- Диаметр по изоляции, мм - 0.95
- Диаметр кабеля, мм - 3,3
- Масса 1 км кабеля, кг - 16.3
- Объем горючей массы, л/км - 5.2
- Объем 1 км кабеля, м3 - 0.018
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
- Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.1.2
- Кабели не распространяют горение при групповой прокладке.
- Пониженное дымо- и газовыделение при горении и тлении.
- Низкая токсичность продуктов горения/тления – более 120 г/м3.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 25 лет
Технические характеристики
Электрические характеристики кабелей в зависимости от диаметра жил:
Параметр | 0,50 мм |
---|---|
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более | 95 |
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей общей скрутки) | 140 |
Индуктивность рабочей цепи "жила-жила", на длине 1 км в зависимости от числа жил в кабелях общей скрутки
Параметр | 2 |
---|---|
Индуктивность, мГн, не более | 0.90 |
Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм
Все значения приведены с пересчетом на температуру 20°С
