СПЭК-2216-Р 60-120м
Извещатель пожарный дымовой оптико-электронный линейный однопозиционный с двумя рефлектором-отражателем, 60…120 м, реле "ПОЖАР", реле "НЕИСПРАВНОСТЬ"
Производитель: СПЭК
- Код:
- 00043058
- Базовая единица
- шт
Извещатель пожарный дымовой оптико-электронный линейный ИП212-80/2 "СПЭК-2216-Р 60-120м» ДКЯГ.425231.003 ТУ
Однопозиционный линейный пожарный дымовой извещатель с дальностью действия от 60 до 120 м
В комплект поставки входит:
- Приемопередатчик (ППРД) - 1 шт.
- Отражатель - 1 шт.
- Комплект принадлежностей - 1 компл.
- Руководство по эксплуатации - 1 экз.
Извещатель предназначен для обнаружения продуктов горения (дыма) в системах противопожарной защиты зданий, сооружений, помещений и оборудования. Осуществляется посредством формирования инфракрасного (ИК) оптического луча, проходящего через контролируемую среду вне извещателя, и контроля ослабления интенсивности луча средой при ее задымлении. При ослаблении дымом потока ИК-излучения в контролируемой среде извещатель формирует сигнал «Пожар».

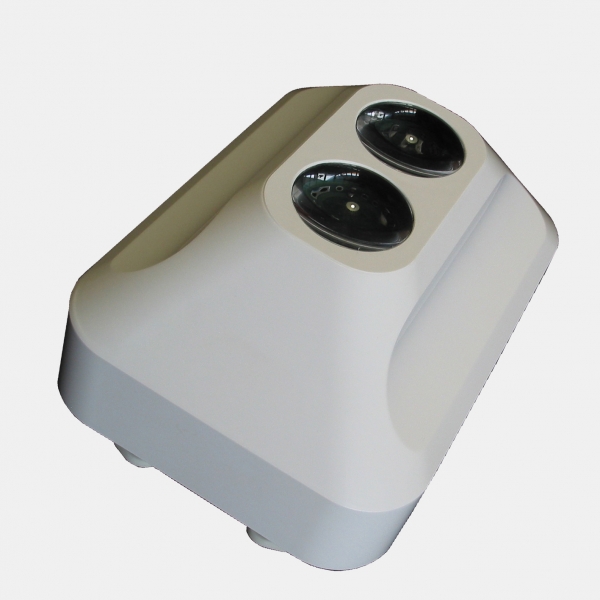

Извещатель состоит из приемопередатчика ИК-излучения (ППРД) и отражателя. ППРД содержит передатчик, создающий направленный поток ИК-излучения, и приемник ИК-излучения, формирующий выходные сигналы. Подключение ППРД осуществляется по четырехпроводной схеме. Электрические цепи электропитания и формирования выходных сигналов гальванически развязаны. Сигналы «Пожар» и «Неисправность» в шлейфе сигнализации формируются оптоэлектронными реле с максимальным коммутируемым напряжением 60 В при токе, не более 0,1 мА.
- Рассчитан на непрерывную круглосуточную работу.
- Обеспечивает взаимозаменяемость однотипных блоков.
Особенности:
- Юстировка ППРД в направлении на отражатель по светодиодным индикаторам или по вольтметру.
- Дистанционный контроль функционирования.
- Интеллектуальное автотестирование – непрерывная автоматическая имитация изменения оптической плотности среды с целью контроля параметров формирования ИК-излучения, прохождения ИК-потока через контролируемую среду и реакции приемника ИК-излучения.
- Автоматическая компенсация загрязнения оптики.
- Автоматическая компенсация изменений уровня принимаемого ИК-сигнала из-за воздействия факторов, не связанных с фактором пожара – задымлением.
- Возможность подключения ВУОС.
- Подогрев оптики.
Технические характеристики
Дальность действия, м | 60 … 120 |
Чувствительность, % | 20; 27; 36; 45 |
Напряжение питания, В | 9 … 30 |
Потребляемый ток (в режимах «Дежурный», «Пожар», «Неисправность»), не более, мА: | 3 |
Выход извещения «Пожар» | контакты оптореле |
Выход извещения «Неисправность» | контакты оптореле |
Помехоустойчивость к фоновой освещенности, не менее, лк | 12000 |
Поворот оптического узла по вертикали и горизонтали, º | ± 5 |
Рабочий диапазон температур, ºС | - 30 … + 55 |
Степень защиты оболочки | IP41 |
Габариты ППРД, ДхШхВ, не более, мм | 180х130х105 |
Масса ППРД, не более, кг | 0,55 |
