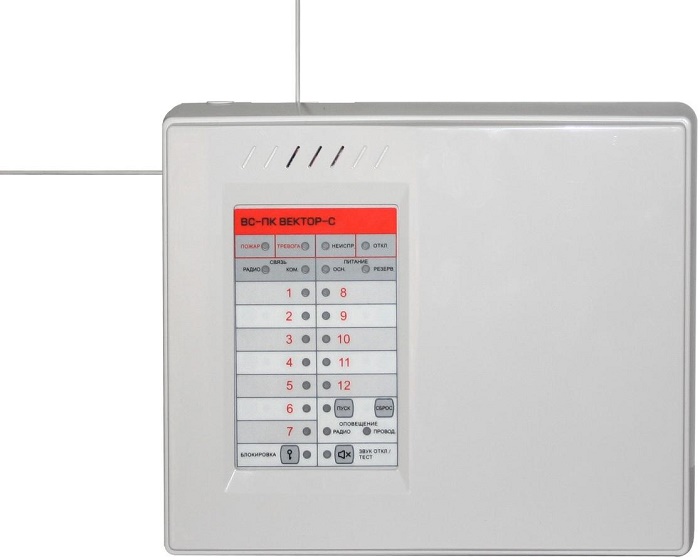

Прибор приемно-контрольный и управления охранно-пожарный адресный радиоканальный

ВС-ПК ВЕКТОР-С (WiFi)

Прибор приемно-контрольный и управления охранно-пожарный адресный радиоканальный

Производитель: ВЕРСЕТ

Код:
00043525
Артикул
ЦБ000005424
Базовая единица
шт
9 603 руб.

Назначение

Прибор приемно-контрольный и управления охранно-пожарный адресный радиоканальный ВС-ПК ВЕКТОР-С предназначен для работы в составе систем передачи извещений «Горизонт» и «ЛАВИНА» в качестве объектового прибора.

Ообеспечивает централизованную и локальную охрану объектов, оборудованных радиоканальными охранными и пожарными извещателями с передачей информации о тревожных сообщениях и прочих событиях с помощью встроенного WiFi-коммуникатора.

Дополнительно может быть установлен GE-коммуникатор. При наличии GE-коммуникатора прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров)

Особенности

  • Взаимодействие прибора с радиоканальными извещателями и оповещателями, другими радиоканальными устройствами обеспечивается с помощью двухстороннего обмена данными по радиоканалу в частотном диапазоне 433 МГц. Мощность радиосигнала не превышает 10 мВт.
  • Общее количество радиоканальных устройств (извещателей, оповещателей, кнопок) на один прибор может быть до 64, в том числе, до 16 или до 24 (в зависимости от установленного значения интервала передачи периодических посылок) радиоканальных оповещателей.
  • Прибор имеет 12 адресных зон охраны. За каждой зоной могут быть закреплены один или более радиоканальных извещателей.
  • Прибор имеет одну зону оповещения, за которой закрепляются все радиоканальные оповещатели.
  • Прибор имеет два выхода проводного оповещения – выходы для подключения звукового оповещателя и светового оповещателя «-ЗВ» - «ЗВ/ЛМП» - «-ЛМП».
  • Радиоканальные и проводные оповещатели реализуют одно направление оповещения.
  • К прибору может быть подключен считыватель электронных ключей Touch Memory или другие считыватели кодов, совместимые с протоколом ТМ.

Настройка прибора выполняется с помощью программного обеспечения «Конфигуратор ВС-ПК ВЕКТОР-С», АРМ администратора системы «Горизонт» или АРМ администратора системы «Лавина», а так же с помощью переключателей и кнопок, расположенных на плате контроллера прибора.

ПО позволяет:

  • сконфигурировать прибор (закрепить за зонами радиоканальные извещатели и оповещатели, произвести их настройку, прописать радиоканальные брелоки, коды радиоканальных кодонаборных панелей «ПОРТАЛ-Р», электронные ключи ТМ, настроить режимы работы реле);
  • настроить коммуникаторы;
  • настроить параметры SMS-рассылки на телефоны пользователей;
  • изменить конфигурацию;
  • просмотреть текущую конфигурацию прибора (текущее закрепление за зонами радиоканальных извещателей, брелков, кодов панелей, ключей ТМ, закрепление за зоной оповещения радиоканальных оповещателей);
  • читать журнал событий прибора (последние 10000 событий).

Прибор имеет четыре реле, которые отображают своими контактами состояния прибора (по умолчанию): «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ». Настройка режимов работы реле производится с помощью ПО.

Прибор ведет журнал событий с привязкой ко времени, в котором отображает изменение состояния зон прибора, состояния извещателей, оповещателей, прибора. Объём журнала событий составляет 10000 последних по времени событий. Журнал событий считывается из прибора с помощью ПО или УРС.

Технические характеристики

Количество адресных зон охраны 12
Общее количество радиоканальных извещателей различных типов, радиоканальных оповещателей различных типов и радиоканальных кнопок различных типов на один прибор, не более, шт. 64
В том числе, количество радиоканальных оповещателей различных типов (в зависимости от установленного значения интервала передачи периодических посылок: 7 сек. / 15 сек.), не более, шт. 16 / 24
Общее количество радиоканальных брелков, кодов кодонаборных панелей «ПОРТАЛ-Р», электронных ключей ТМ на один прибор, не более, шт. 128
Максимальная дальность связи радиоустройств с прибором на открытой местности, до, м 400
Количество телефонных номеров пользователей для SMS рассылки, до 3
Количество реле прибора 4
Параметры реле 1, 2, 4:
коммутируемое напряжение постоянного тока, не более, В
коммутируемый ток, не более, А

100
0,1
Параметры реле 3:
коммутируемое напряжение переменного тока, не более, В
коммутируемое напряжение постоянного тока, не более, В
коммутируемый ток, не более, А

250
24
3
Напряжение питания от сети (переменный ток 50 Гц), В 110 ... 242
Мощность, потребляемая от сети, не более, ВА 15
Напряжение питания от аккумулятора, В 11,8 ... 14,0
Номинальная емкость встроенного аккумулятора, Ач 7 или 4,5
Время работы прибора от полностью заряженного аккумулятора в дежурном режиме, не менее, часов (7 Ач / 4,5 Ач) 36 / 24
Суммарный ток по выходам «ЗВ» и «ЛМП», не более, А 0,2
Максимально допустимый общий ток потребления по выходу +12 В, А 0,7
Номинальный ток, А (номинальный ток без использования внешних потребителей по выходу +12 В) / номинальное напряжение, В внешнего резервированного источника питания 1,5 (1,0) / 12
Степень защиты оболочкой по ГОСТ 14254 IP20
Диапазон рабочих температур, °C –30 … +55
Масса (без аккумулятора), не более, кг 0,7
Габариты (без подключенных антенн), не более, мм 250×210×80
Срок службы 10 лет
