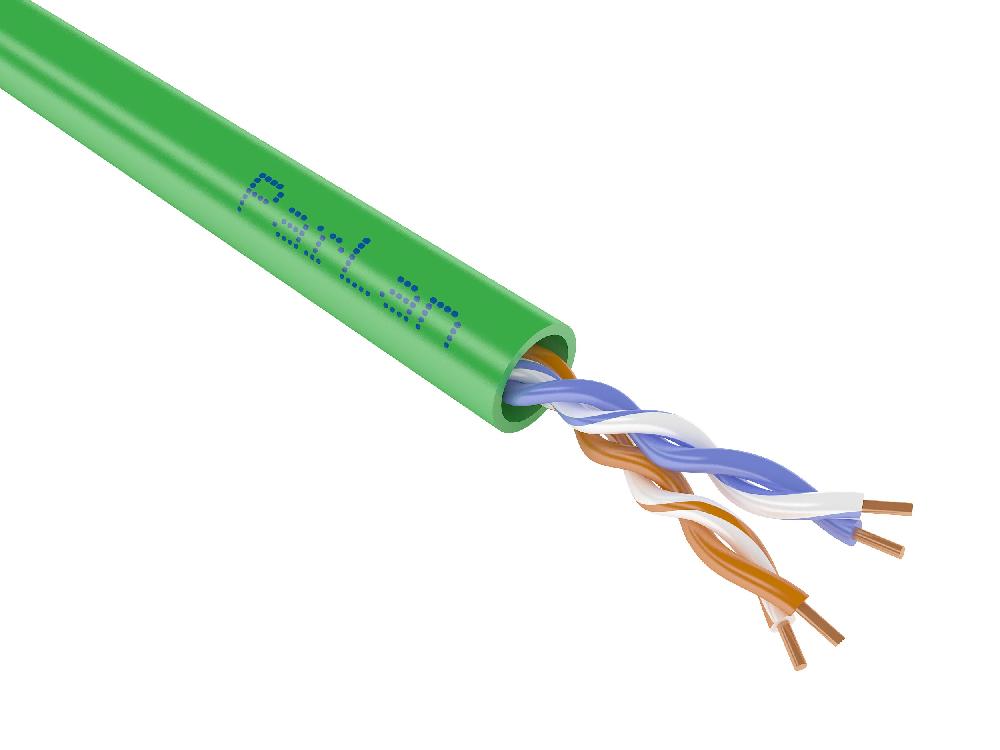

ParLan U/UTP Cat5e PVCLS нг(A)-FRLSLTx 2х2х0,52
Огнестойкий низкотоксичный кабель U/UTP 2х2х0,52 для СКС и IP-сетей, бухта 305 м,
Производитель: Паритет
- Код:
- 00046163
- Артикул
- 119343
- Базовая единица
- упа
Огнестойкий кабель парной скрутки ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx 2х2х0,52 (305м) для СОУЭ (Escort, Bolid, LPA Eva, Roxton, Тромбон), СКС и IP-сетей имеет 2 пары жил диаметром 0,52 мм (24 AWG), категория 5e. Предназначен для групповой внутренней стационарной прокладки. Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре до 35С
НАЗНАЧЕНИЕ:
Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут. Для передачи сигналов на частоте 100 МГц. Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ). Напряжение: до 145 В переменного тока частотой 50 Гц.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - комбинированная (кремнийорганический и полиолефиновый слои)
- Сердечник - парная скрутка
- Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 4
- Диаметр жилы, мм - 0.52
- Число и диаметр проволок - 1х0,52
- Калибр жилы - 24 AWG
- Сечение жилы, мм2 - 0.2
- Диаметр по изоляции, мм - 1.19
- Диаметр кабеля, мм - 6
- Масса 1 км кабеля*, кг - 45.774
- Объем горючей массы, л/км - 11.7
- Объем 1 км кабеля*, м3 - 0.106
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
- Класс пожарной опасности по ГОСТ 31565-2012 - П1б.1.2.1.2
- Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин
- Кабели не распространяют горение при групповой прокладке
- Пониженное дымо- и газовыделение при горении и тлении кабеля
- Низкая токсичность продуктов горения и тления кабеля – более 120 г/м3
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -40°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 40
Технические характеристики
Передаточные характеристики
Параметр | 1 МГц | 4 МГц | 10 МГц | 16 МГц | 20 МГц | 31,25 МГц | 62,5 МГц | 100 МГц |
---|---|---|---|---|---|---|---|---|
Коэффициент затухания (Attenuation), дБ/100 м, не более | 2.10 | 4.10 | 6.50 | 8.30 | 9.30 | 11.70 | 17 | 22 |
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее | 65.30 | 56.30 | 50.30 | 47.30 | 45.80 | 42.90 | 38.40 | 35.30 |
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее | 62.30 | 53.30 | 47.30 | 44.30 | 42.80 | 39.90 | 35.40 | 32.30 |
Защищенность на дальнем конце (EL FEXT), дБ/100м, не менее | 64 | 52 | 44 | 39.90 | 38 | 34.10 | 28 | 24 |
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее | 61 | 49 | 41 | 36.90 | 35 | 31 | 25 | 21 |
Время задержки сигнала (Delay), нс/100 м, не более | - | 607.40 | 599.40 | 597.30 | 596.30 | 594.40 | 592.50 | 591.40 |
Затухание отражения (RL), дБ/100м, не менее | 20 | 23 | 25 | 25 | 25 | 23.64 | 21.54 | 20.11 |
- Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
- Относительная скорость распространения сигнала не менее 57 %
- Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
- Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 3 %.
- Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 6,5 нФ/100 м.
- Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
- Затухание излучения в диапазоне частот 30-100 МГц для ParLan F/UTP Cat5e не менее 55 дБ.
- Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
- Все значения приведены с пересчетом на температуру 20°С
