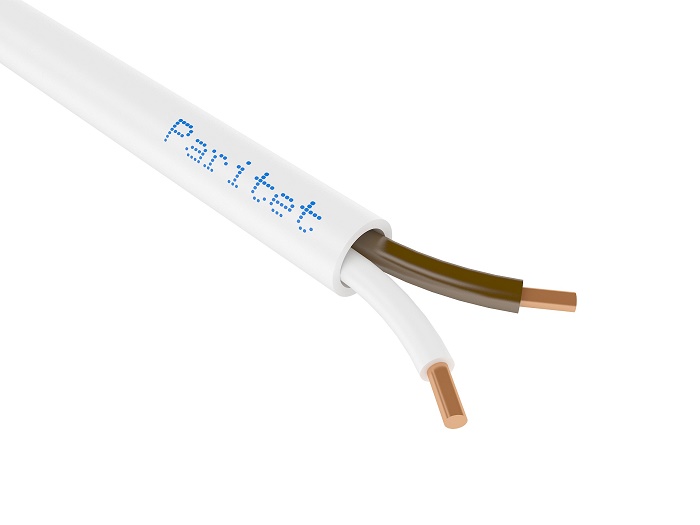

КСПВ 2х0,80
Кабель однопроволочный для сигнализации, бухта 200 м
Производитель: Паритет
- Код:
- 00046588
- Артикул
- 100401
- Базовая единица
- м
Кабель общей скрутки КСПВ 2х0,80 имеет 2 жил диаметром 0,8мм (сечением 0,5 мм.кв.) для систем сигнализации и связи датчиков АСКУЭ. Предназначен для внутренней стационарной прокладки относительной влажности воздуха до 98% при температуре до 35С
НАЗНАЧЕНИЕ:
Для систем сигнализации, контроля доступа, управления, сбора данных. Напряжение: до 300 В переменного тока частотой 10 кГц.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - сплошной полиэтилен
- Сердечник - общая скрутка
- Оболочка - ПВХ пластикат
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 2
- Диаметр жилы, мм - 0.8
- Число и диаметр проволок - 1х0,80
- Сечение жилы, мм2 - 0.5
- Диаметр по изоляции, мм - 1.5
- Диаметр кабеля, мм - 4,2х2,9
- Масса 1 км кабеля, кг - 19.544
- Объем горючей массы, л/км - 8
- Объем 1 км кабеля, м3 - 0.027
- Бухтовка, м - 200
- Тип упаковки - Бухта
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30
Технические характеристики
Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:
Параметр | 0,80 мм |
---|---|
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 36 |
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) | 60 |
Индуктивность рабочей цепи "жила-жила" на 1 км в зависимости от числа жил в кабелях общей скрутки
Параметр | 2 |
---|---|
Индуктивность, мГн, не более | 0.90 |
Индуктивность рабочей цепи "жила-жила" на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км - не менее 6500 МОм
Все значения приведены с пересчетом на темпетуру 20°С
