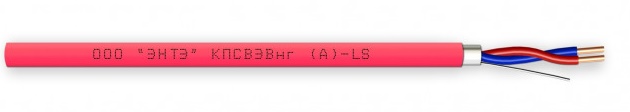

КПСВЭВнг(А)-LS 1х2х0,75 (ЭНТЭ)
Кабель экранированный с низким дымо и газовыделением 1х2х0,75 бухта 200 м., для систем ОПС
Производитель: ЭНТЭ
- Код:
- 00047411
- Базовая единица
- м
Для систем охранно-пожарной сигнализации, с медными токопроводящими жилами, с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, экранированные, на рабочее напряжение 300 В.
Класс пожарной опасности для кабелей КПСВЭВнг(А)-LS - П1б.8.2.2.2 по ГОСТ 31565-2012.
Предназначены для одиночной стационарной прокладки в современных системах сигнализации, в системах контроля доступа, а также в других системах управления, контроля АСУТП и связи. Могут использоваться вне гермозоны, в системах атомных станций (АС) класса безопасности 3 по классификации ОПБ88/97 (ПНАЭГ-01-011) при поставках на внутренний рынок и экспорт, в том числе страны с тропическим климатом.
Конструкция:
- Количество проводников 2
- Номинальный диаметр 0.75
- Токопроводящие жилы: однопроволочные из медной мягкой проволоки.
- Изоляция токопроводящих жил: ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
- Cердечник: две изолированные жилы скручены в пару.
- Экран: ламинированная алюминиевая фольга металлическим слоем внутрь с перекрытием кромок не менее 10%, под экраном расположен контактный проводник из медной луженой проволоки.
- Оболочка: ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
- Цвет оболочки: – красный.
Технические характеристики
Наименование параметра | Норма для кабеля |
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20°C, Ом, не более | 51 |
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20°С, МОм, не более | 100 |
Электрическая емкость пары, пересчитанное на 1 км длины кабеля, нФ, не более | 118 |
Испытательное переменное напряжение между жилами, кВ, постоянный/переменный ток - 1 мин | 1,2/1,0 |
Коэффициент затухания на частоте 1000 Гц, дБ/1 км, не более | 1.12 |
Наружный размер кабеля, мм, не более | 5.9 |
Расчетная масса кабеля, кг/км, не более | 35.5 |
