ИО 102-50 Б2М (3) АТФЕ.425119.066 ТУ (арт. 02-0008-0009)

Извещатели охранные точечные магнитоконтактные ИО102-50 (СМК-20) (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

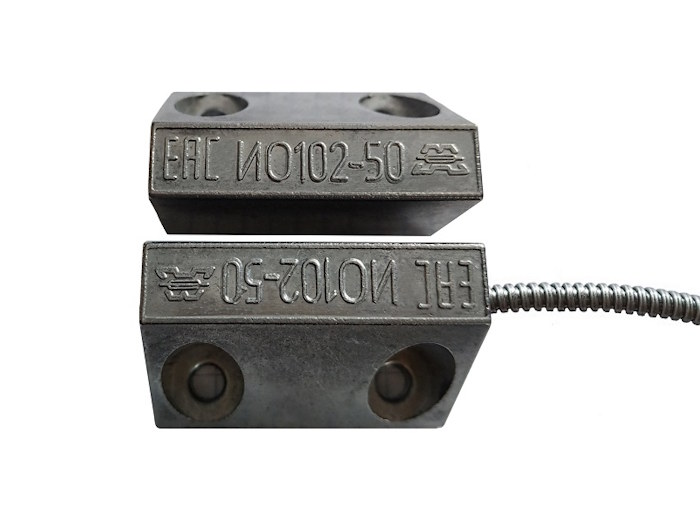

Конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

• Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.
• Тип геркона с двумя контактами
• Материал корпуса металла
• Материал гофрорукава (3) оцинкованная сталь
• Подключение датчика к шлейфу осуществляется: вывода длиной 0,6м* помещѐнного в металлический рукав из оцинкованной стали (3)(условный проход Ø3.8)). В подключение извещателя к шлейфу осуществляется через винтовой клемник, установленный внутри датчика
• На магнитопроводящем основании
• Расстояние при выдаче сигнала «Тревога», не более, мм 65
• Расстояние при восстановлении в «дежурный режим», не менее, мм 30
• На магнитонепроводящем основании
• Расстояние при выдаче сигнала «Тревога», не более, мм 80
• Расстояние при восстановлении в «дежурный режим», не менее, мм 45
• Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм
• Ток, А от 0,01 до 0,05
• Напряжение, В от 10 до 30
• Максимальная мощность, Вт 10
• Количество срабатываний10⁶

По количеству срабатываний и пропусканию тока извещатель имеет больший ресурс по сравнению с ИО 102-20.

По габаритным и присоединительным размерам являются полным аналогом ИО 102-20.

Минимальное значение силы постоянного или переменного тока – 0,01 А.

Максимальное значение силы постоянного или переменного тока – 0,05 А.

Минимальное значение коммутируемого напряжения – 0,02 В.

Максимальное значение коммутируемого напряжения – 72 В.

Максимальное значение коммутируемой мощности – 10 Вт.

Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.

Сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.

Извещатель рассчитан на непрерывную круглосуточную работу.

Срок службы извещателя - не менее 8 лет.

Масса извещателя в металлическом корпусе – не более 225 г.

Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
