17.03.2026: Промрукав: Огнестойкие кабельные линии Промрукав.

Тема развития промышленности – одна из ключевых для экономики. Санкционное давление и необходимость технологической независимости требуют от государства и бизнеса запускать новые производственные мощности. В первой половине 2025 го­да количество новых промышленных предприятий в России выросло, добавилось более 200 объектов – от нефтехимических комплексов до фармацевтических производств. В то же время данные МЧС России указывают, что на объектах производственного назначения за первые шесть месяцев зарегистрировано 872 пожара¹.

Промышленные предприятия отличаются сложной технической средой, могут иметь огромную площадь цехов и высоту помещений. Поэтому характер развития пожаров на заводах и фабриках существенно отличается от городских пожаров в коммерческих или жилых застройках. Здесь огонь может быстро распространиться, охватив особо крупную площадь, сопровождаться взрывами и т. д. Чтобы выйти из чрезвычайных ситуаций с минимальными потерями, важно использовать сертифицированные решения для организации работы систем противопожарной защиты.

Одним из обязательных решений являются огнестойкие кабельные линии (ОКЛ), благодаря которым критически важные линии питания и управления сохраняют работоспособность в условиях пожара и позволяют всем системам продержаться на протяжении времени, необходимого для эвакуации. В статье мы рассмотрим ОКЛ как обязательный компонент комплексной защиты при пожаре на примере оборудования компании Промрукав.

Огнестойкие кабельные линии Промрукав

ОКЛ применяются в тех случаях, когда при пожаре необходимо сохранить работу кабелей и электропроводки (ил. 1). Это позволяет системам противопожарной защиты продолжать функционировать в течение нормативного времени. Работоспособность таких линий подтверждается в соответствии с требованиями Федерального закона N 123-ФЗ и ГОСТ Р 53316-2021.

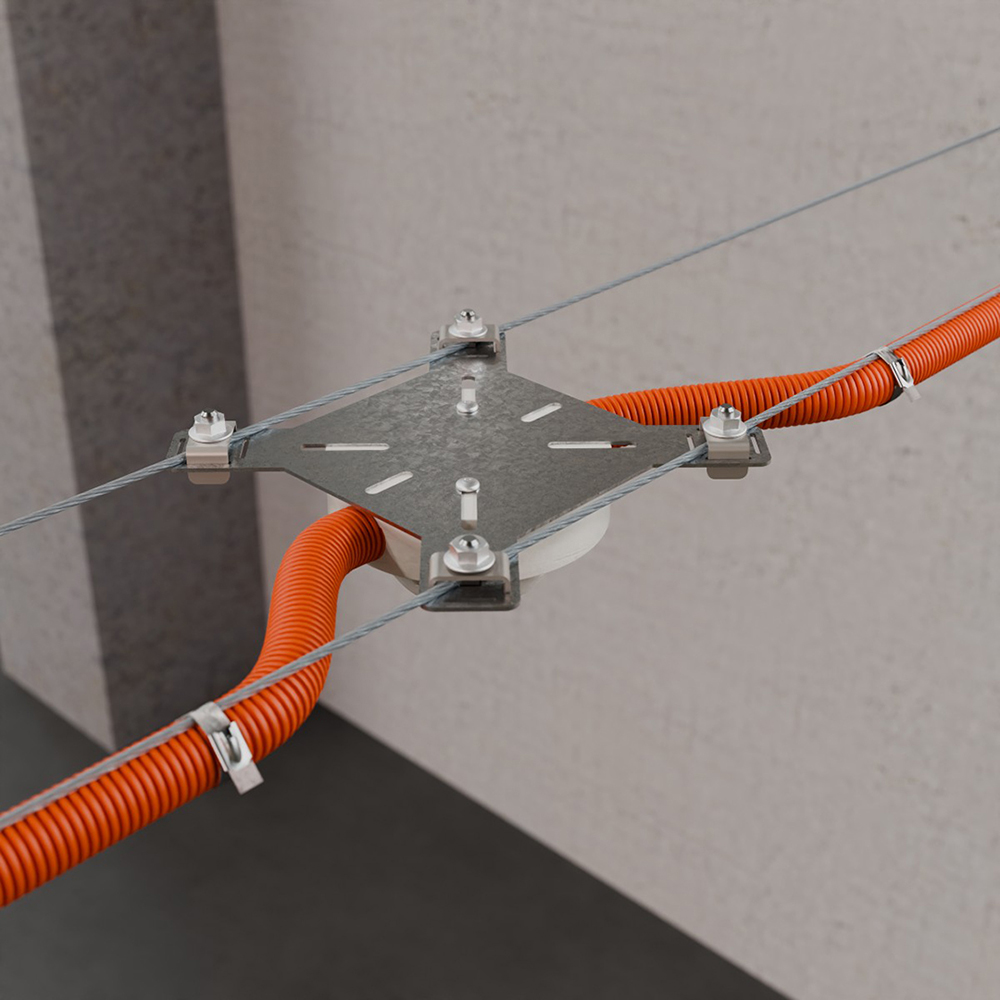

Ил.1 Пример применения ОКЛ Промрукав: крепление пожарного извещателя на тросе

В состав ОКЛ Промрукав включены:

1. Несущие и соединительные элементы:
• ОКЛ серии КП: в кабельных каналах из ПВХ;
• ОКЛ серии ГТ: в гофрированных трубах из ПВХ, ПП, ПА и ПЛЛ;
• ОКЛ серии ЖТ: в жёстких трубах из ПВХ;
• ОКЛ серии МР: в гибком металлическом рукаве;
• ОКЛ серии СТ: в стальных трубах;
• ОКЛ серии ЛМ: в кабельных металлический лотках;
2. Элементы крепления ОКЛ Промрукав;
3. Огнестойкие коробки серии.

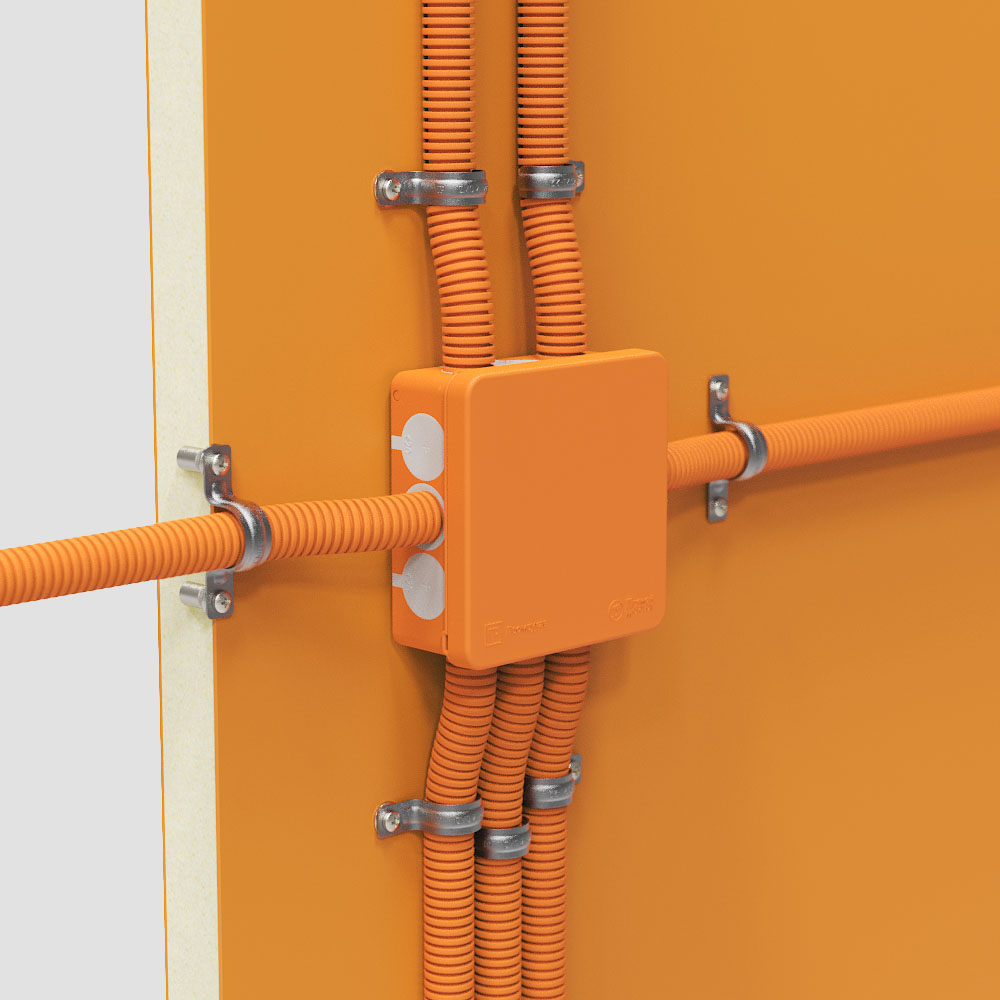

Ил.2 Пример ОКЛ-ПР в гофрированных трубах из ПВХ

В целом на данный момент компанией получено  более 25 сертификатов с разными кабельными заводами, производящими огнестойкие кабели всех основных назначений, в частности, оптические и Cat. 5. Разработано много вариантов крепления, в том числе к поверхностям из сэндвич-панелей, дерева, гипсокартона, к металлическому тросу, а также к бетонной поверхности с помощью монтажного пистолета (аккумуляторного или газового), позволяющего сократить время монтажа кабельной линии. Огнестойкие электромонтажные коробки позволяют создать систему со степенью защиты от IP42 до IP66 и произвести необходимые соединения.

Металлические лотки Промрукав

Промышленные, энергетические и агропромышленные комплексы часто имеют большие открытые участки и в целом сложную планировку, из-за че­го кабельные линии испытывают повышенную нагрузку. Здесь должны применяться изделия с высокими показателями надежности и работоспособности.  Тяжелая серия листовых лотков «Профи» от компании Промрукав предназначена для прокладки и защиты кабельных трасс любой сложности (ил. 3).

Изделия изготавливаются из листовой стали толщиной от 1,0 до 2,0 мм и соответствуют требованиям нормативных документов ТУ.25.11.23-001-52715257-2019, а также ГОСТ 52868-2021. Особенностью серии «Профи» является так называемая система соединения «Клик». Она включает в се­бя более глубокий раструб, наличие дополнительных соединительных элементов и специальных элементов фиксации, которые повышают надежность соединения, а также позволяют воспользоваться предварительным безвинтовым соединением лотков или аксессуаров между собой. На лотках высотой 80 и 100 мм раструбная часть одинаковая. Это позволяет выполнить переход по высотам без использования дополнительных аксессуаров.

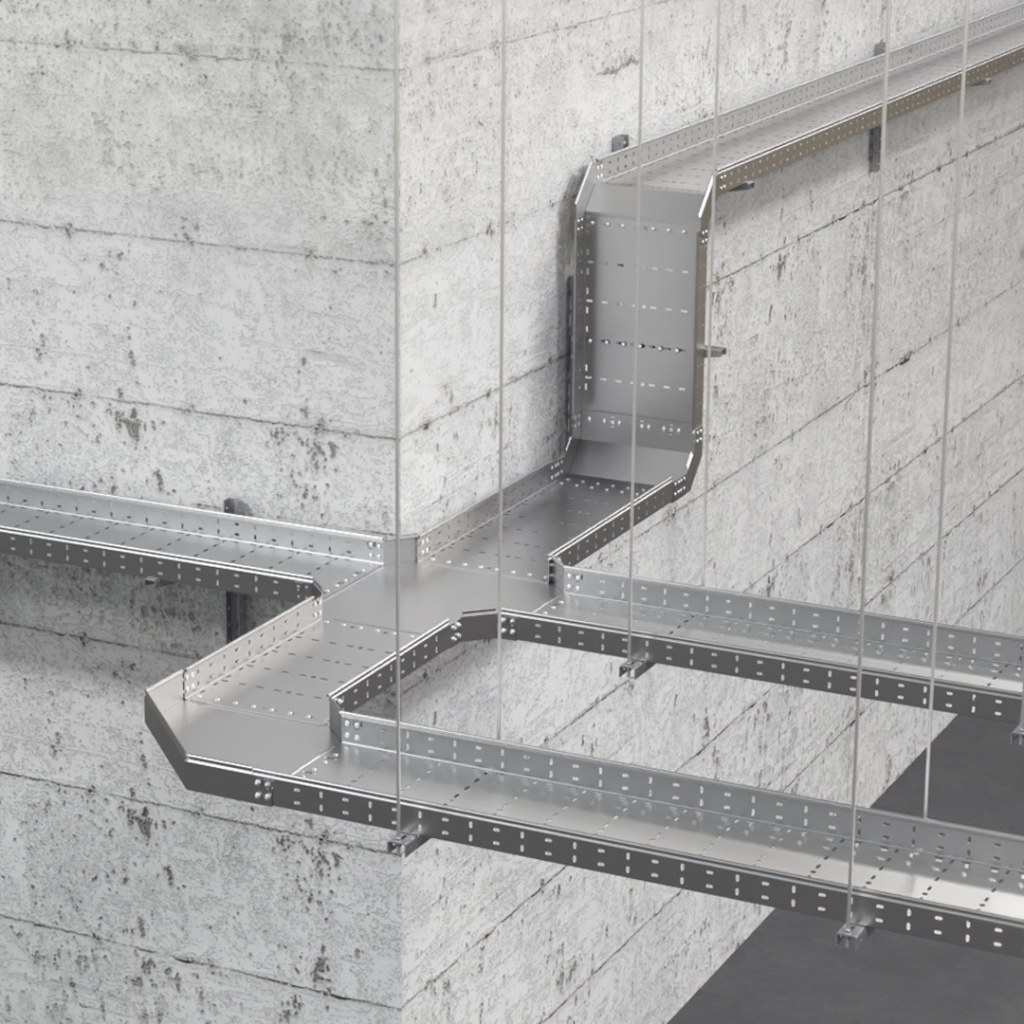

Ил.3 Металлические лотки Промрукав серии «Профи»

В ОКЛ Промрукав для системы лотков реализован шаг крепления, достигающий 1200 мм, с максимальной нагрузкой на лоток до 20 кг/м.п. В настоящий момент ведется работа над увеличением максимальных показателей для серии «Профи», которые будут определены посредством испытаний, проведенных по ГОСТ Р 53316-2021.

Технический регламент по монтажу ОКЛ ПР 002-2020 содержит более 100 сертифицированных узлов крепления для металлических лотков, позволяющих проектировщику выбрать и внедрить в проект готовое комплексное решение. В целом же работа проектировщиков по расчету ОКЛ достаточно сложна, поэтому компания Промрукав ведет постоянную работу над решениями, позволяющими упростить ее.

Автоматизированный расчёт

Во время разработки проекта специалистам приходится выполнять целый ряд задач: на­до изучить техническую документацию производителя и выбрать решение, затем произвести расчеты на основе требований инструкций или технических регламентов и, наконец, заложить полученные данные в проект. Для то­го чтобы облегчить труд проектировщиков, компания Промрукав разрабатывает специальные программные решения, позволяющие частично автоматизировать этот процесс. Работа ведется по двум направлениям: создание сервисов и конфигураторов для автоматизации расчетов и формирование баз данных продукции для различного ПО.

Конфигураторы позволяют рассчитать элементы для ОКЛ или системы металлических лотков. В калькуляторы (ил. 4) внедрены требования технических регламентов и инструкций. Например, конфигуратор ОКЛ Промрукав сам рассчитывает крепежные элементы с учетом требований к ша­гу крепления линии, а калькулятор металлических лотков в автоматическом режиме рассчитывает количество соединительных элементов. Полученные результаты формируются в спецификации. За 2025 год конфигураторами Промрукав воспользовались более 46 тысяч раз.

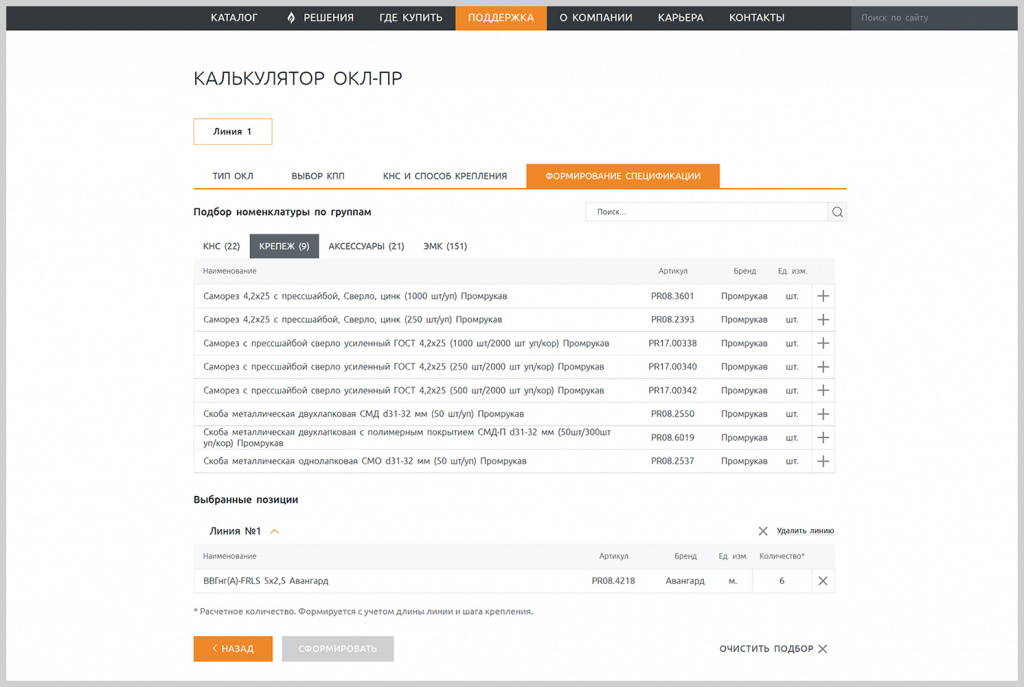

Ил.4 Пример работы калькулятора ОКЛ-ПР

В отдельное направление стоит выделить проработку программного обеспечения для проектировщиков. Регулярное наполнение и обновление динамических блоков, баз данных и BIM-моделей помогает внедрять передовые решения в проекты, минимизировать ошибки и сокращать сроки проектирования. На текущий момент продукция Промрукав представлена в  различных ПО с более чем 8 тыс. позиций. На сайте представлены электронные чертежи в формате DWG, позволяющие проектировщику использовать готовые шаблоны. Ба­за данных для nanoCAD уже имеет готовые настроенные конфигурации, что автоматизирует процесс проектирования и получения спецификаций.

Подробнее ознакомиться с ассортиментом огнестойких кабельных линий Промрукав можно в каталоге на сайте. Все сервисы для проектирования доступны в разделе «Поддержка».

Титков А.С.
Инженер-проектировщик 1 категории
компании Промрукав

Статья опубликована в отраслевом научно-техническом журнале ИСУП,  N6 (120)_2025 от 22.01.2026 г.

¹МЧС России. Анализ обстановки с пожарами и их последствиями на территории Российской Федерации за 6 месяцев 2025 г. [Электронный источник]. URL:  https://nsopb.ru/fck_editor_files/files/analizpozharov2025.pdf.
