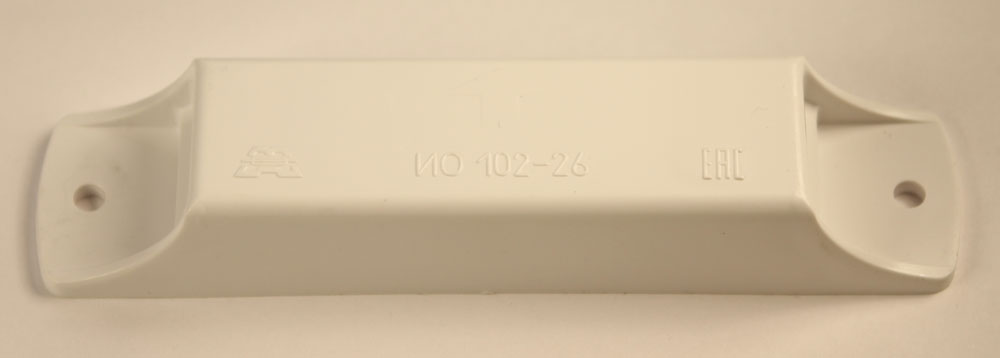

ИО-102-26 исп.03 "АЯКС"
Магнитоконтактный извещатель; накладной для металл. ворот, дверей на перекл., внутренний разъем
Производитель: Магнито-Контакт
- Код:
- 00000734
- Базовая единица
- шт

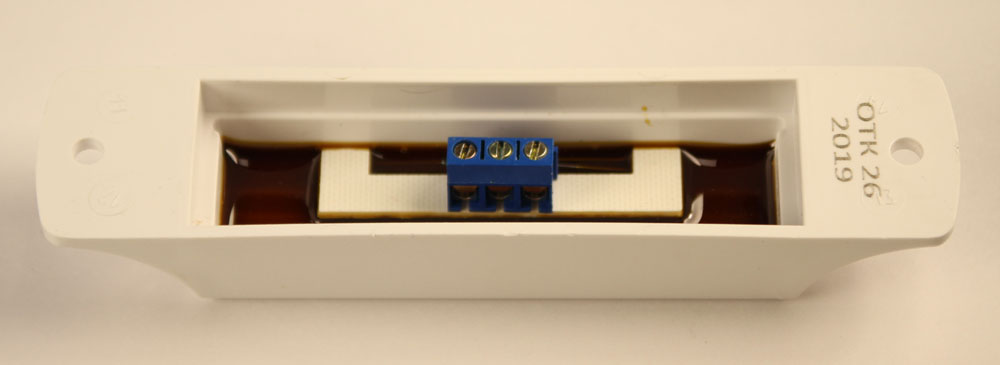

С внутренним разъемом. Переключающий. ПАШК 425119.008-03
ОБЩИЕ СВЕДЕНИЯ
Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.
Извещатели состоят из исполнительного и задающего блоков.
Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита.
- Корпуса изделий 0-й серии (исп. 00-05) ПАШК.425119.008 ТУ выполнены из пластмассы.
При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| НОМЕР ИСПОЛНЕНИЯ, ТОРГОВОЕ НАЗВАНИЕ | ТИП ПРИМЕНЯЕМОГО ГЕРКОНА |
ДЛИНА ВЫВОДОВ, ММ ТИП ПРОВОДА |
КОРПУС, ТУ |
|---|---|---|---|
| – исп. 03, "Аякс" | Переключающий | С внутренним разъемом | пластмасса, ПАШК 425119.008 ТУ |
| ТИП ИЗДЕЛИЯ | РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В ЗАМКНУТОМ (ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ | РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В РАЗОМКНУТОМ (НЕ ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ |
|---|---|---|
| исп. 03 | 12 мм и менее | 70 мм и более |
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
Для всех исполнений изделия:
Сопротивление замкнутых контактов - не более 0,5 Ом
Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98%(с конденсацией влаги) при 35°С 1 МОм
Электрические параметры извещателей в зависимости от условий работы
| ПАРАМЕТР | ИСП. 03 |
|---|---|
| Коммутируемый ток | до 0,5 А |
| Коммутируемое напряжение | до 72 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Габаритные размеры и масса блока геркона |
130х30х20, 0,1 кг |
| Габаритные размеры и масса блока магнита |
130х30х20, 0,15 кг |
| Диапазон температур | от -50 до +50С |
| Относительная влажность | влажность 98% при 35 С |
| Сопротивление замкнутых контактов | 0,5 Ом |
| Степень защиты оболочки по ГОСТ 14254-96 | IP55 |
