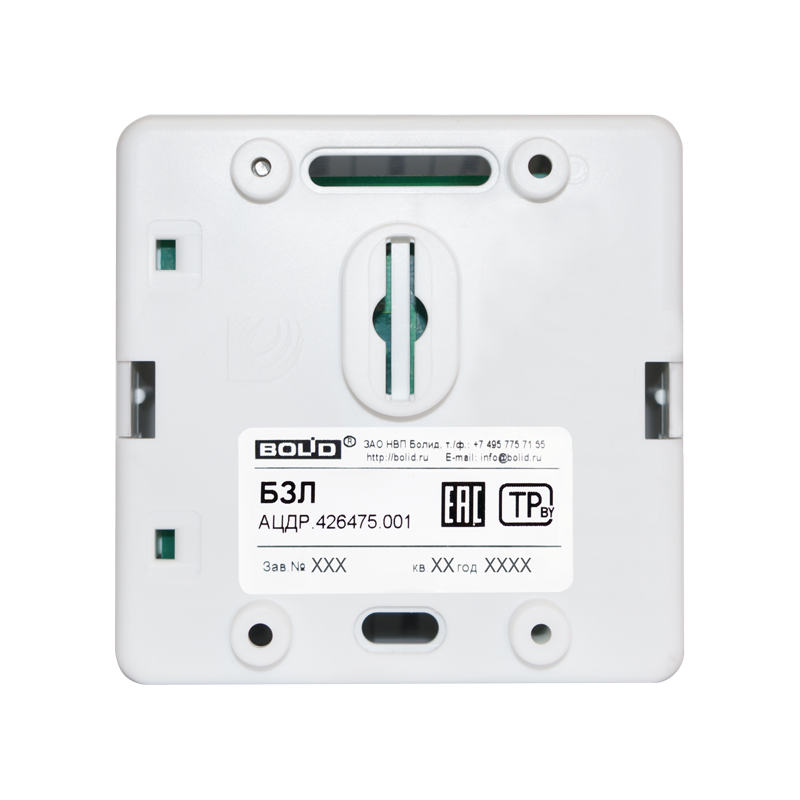

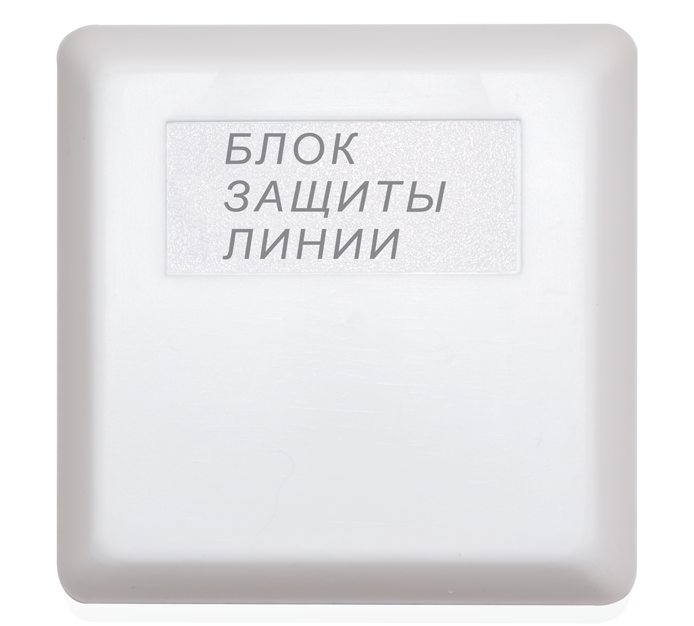

БЗЛ исп.01

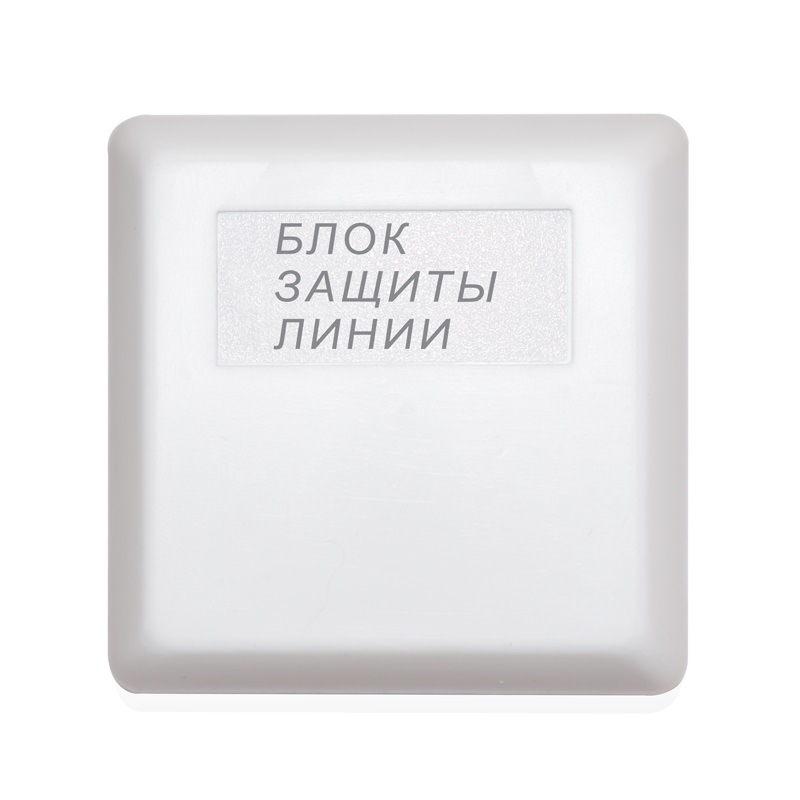

Блок защиты входных цепей прибора от импульсных перенапряжений в одной линии (длинном или воздушном шлейфе или соединительной линии)
Производитель: Болид
- Код:
- 00001320
- Артикул
- 9-706-001
- Базовая единица
- шт
672 руб.
Блок защиты линии «БЗЛ» предназначен для защиты сигнальных цепей приборов, входящих в состав систем, от случайного попадания на цепи напряжения от силовых кабелей, косвенных последствий разрядов молний и наведенных импульсных перенапряжений, электростатических разрядов.
Особенности
- Блок защиты линии «БЗЛ» применяется в системах связи и охранно-пожарной сигнализации.
- Блок защиты выпускается в исполнении на одну защищаемую линию
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение ограничения | 230 В±20% | |
| Номинальное напряжение пробоя (динамическое) | <650 В | |
| Граничные параметры входного воздействия: | амплитуда напряжения в импульсе (8/20 мкс) | 16 кВ |
| амплитуда тока в импульсе (8/20 мкс) | 10 кА | |
| амплитуда синусоидального тока (50 Гц) | 10 А | |
| Вносимое блоком сопротивление | не более 5 Ом | |
| Вносимая емкость | не более 500 пФ | |
| Количество подключаемых линий | 1 | |
| Рабочий диапазон температур | от минус 30 до +50 °C | |
| Относительная влажность воздуха | до 93% при температуре +40 °C | |
| Габаритные размеры | 75×75×46 мм | |
| Масса | не более 0,1 кг | |
