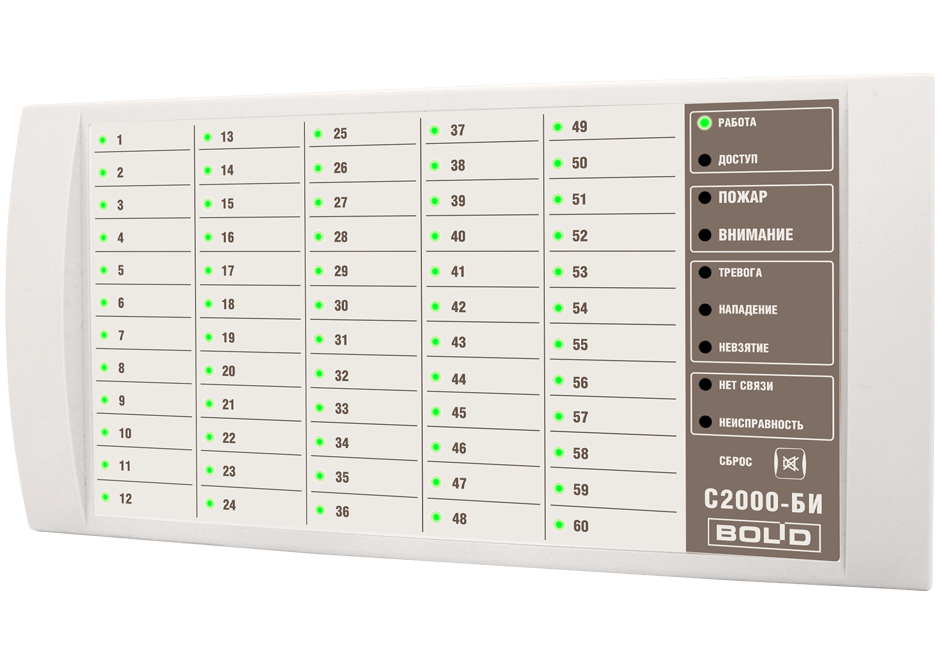

С2000-БИ
Блок индикации для отображения 60 разделов на двухцветных и 8 системных индик. RS-485, пит. от10 до28В
Производитель: Болид
- Код:
- 00001463
- Артикул
- 123-038-663
- Базовая единица
- шт
7 224 руб.
"С2000-БИ" предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М") и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.
- Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
- Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ" части системы "Орион"
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
- Формирование сообщения о вскрытии корпуса на пульт "С2000"
- Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
- Часовая синхронизация времени с пультом "С2000" ("С2000M")
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Световая индикация | 60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион" | |
| 7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион" | ||
| 1 индикатор для отображения режимов работы блока | ||
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микропереключатель | |
| Коммуникационный порт (для работы в ИСО «Орион») | RS-485, протокол Орион | |
| Питание блока | от внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,4 В постоянного тока | |
| Потребляемая мощность | не более 3 Вт | |
| Потребляемый ток | в тревожном режиме |
не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В |
| в дежурном режиме (все индикаторы выключены) |
не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В |
|
| Готовность к работе после включения питания | не более 2 с | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 340х170х23,5 мм | |
| Вес блока | не более 0.6 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной | |
