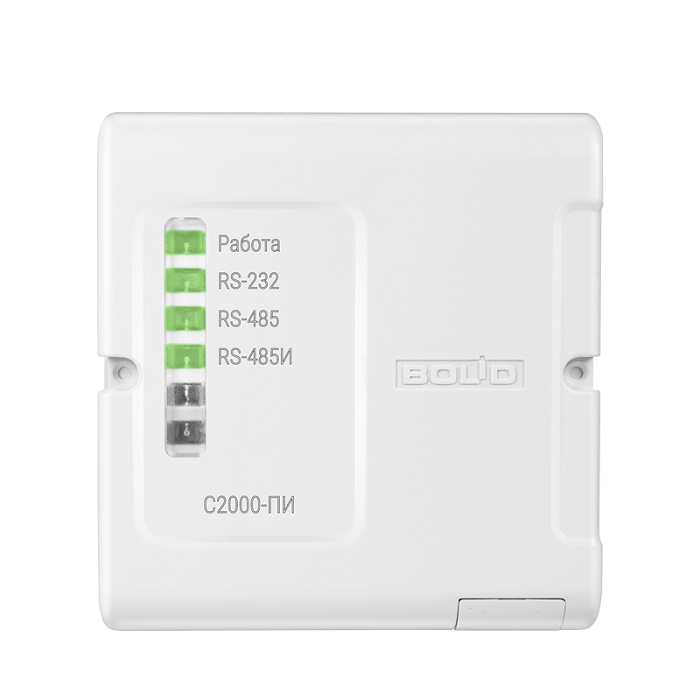

Преобразователь интерфейса RS-232 - RS-485, повторитель интерфейса RS-485 с гальванической развязкой.
Преобразователь интерфейса RS-232 - RS-485, повторитель интерфейса RS-485 с гальванической развязкой.
Преобразователь интерфейса RS-232 - RS-485, повторитель интерфейса RS-485 с гальванической развязкой.
Преобразователь интерфейса RS-232 - RS-485, повторитель интерфейса RS-485 с гальванической развязкой.

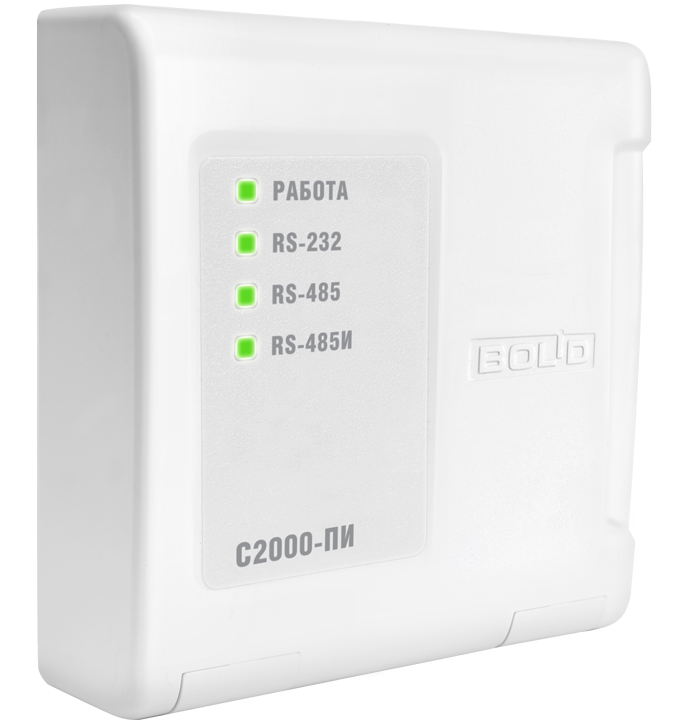

С2000-ПИ

Преобразователь интерфейса RS-232 - RS-485, повторитель интерфейса RS-485 с гальванической развязкой.

Производитель: Болид

Код:
00001473
Артикул
92-246-439
Базовая единица
шт
4 368 руб.

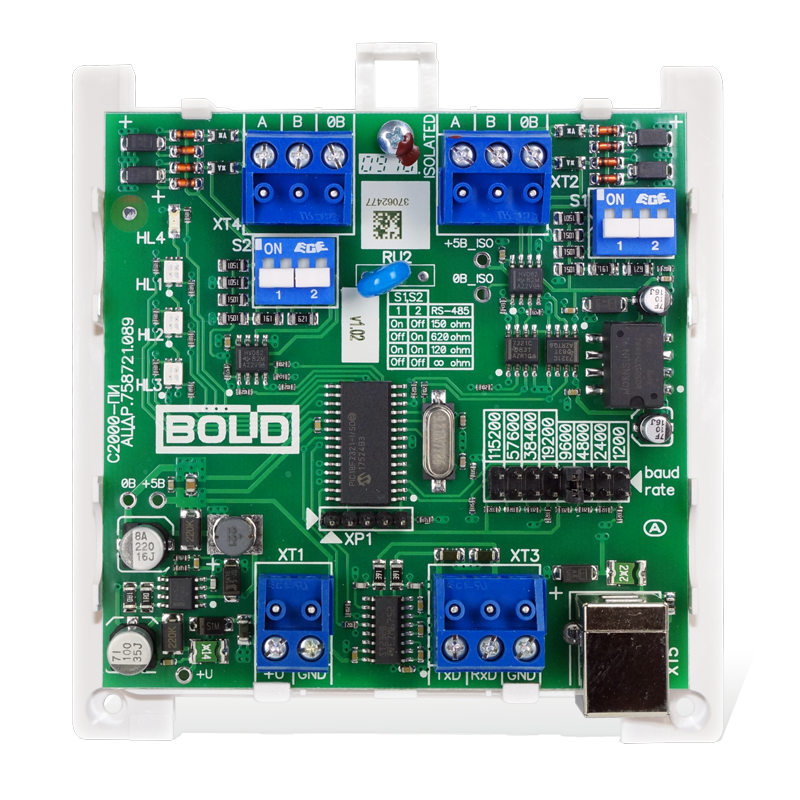

"С2000-ПИ" предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса RS-232 и сигналов двухпроводного магистрального интерфейса RS-485.

В ИСО "Орион" используется для подключения приборов к ПК с АРМ "Орион Про" или АРМ "С2000" или для увеличения длины двухпроводного магистрального интерфейса RS-485.

  • Два выхода RS-485 – с гальванической развязкой и без нее
  • Удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания
  • Индикация приема/передачи данных и короткого замыкания линии интерфейса
  • Питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Подключение к ПК кабель АЦДР.685611.062
Тип подключения RS-485 клеммная колодка под винт, провод 0,2 до 2 кв. мм
Расстояние от "С2000-ПИ" до приборов ИСО "Орион" (во всех режимах работы) при скорости передачи данных 115200 бит/с - до 1 км,
при скорости 9600 бит/с – до 1,5 км
Индикация 1 индикатор режимов работы,
3 индикатора приема/передачи данных по интерфейсам
Питание прибора вар. 1 - от USB-порт компьютера по кабелю из комплекта поставки
вар. 2 - от внешнего источника постоянного тока напряжением от +10,0 до +28,0 В
Ток потребления не более 160 мА при питании от компьютера
не более 120 мА при питании от источника +12 В
не более 60 мА при питании от источника +24 В
Тип обмена данными полудуплексный
Скорость передачи данных 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции до 1600 В в течение 1 минуты или до 2000 В в течение 1 с
Рабочий диапазон температур от минус 30 до +55 °C
Масса, не более 0,2 кг
Габаритные размеры 102x107x39 мм
Тип крепления настенный навесной или на DIN -рейку
Степень защиты IP41
