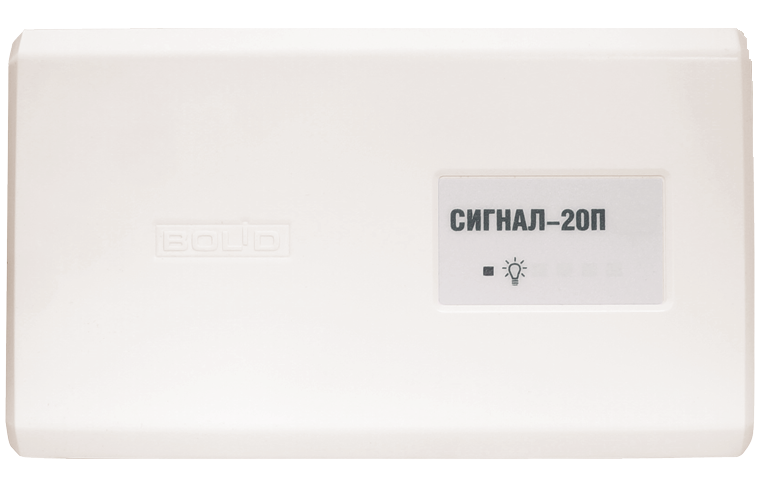

СМД Контрольный прибор 20 шлейфов, возможность программирования параметров прибора

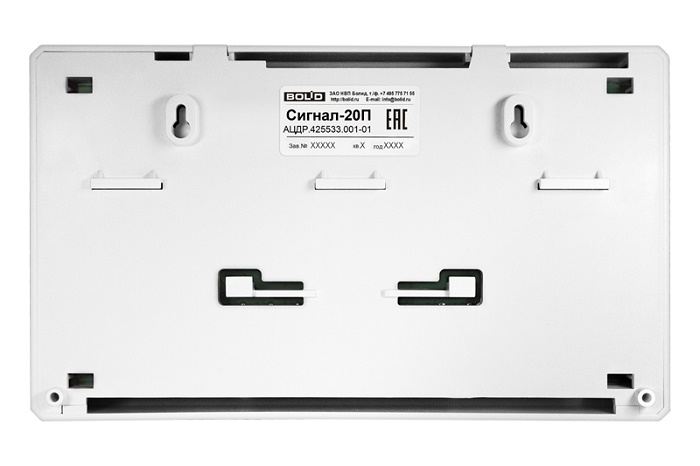

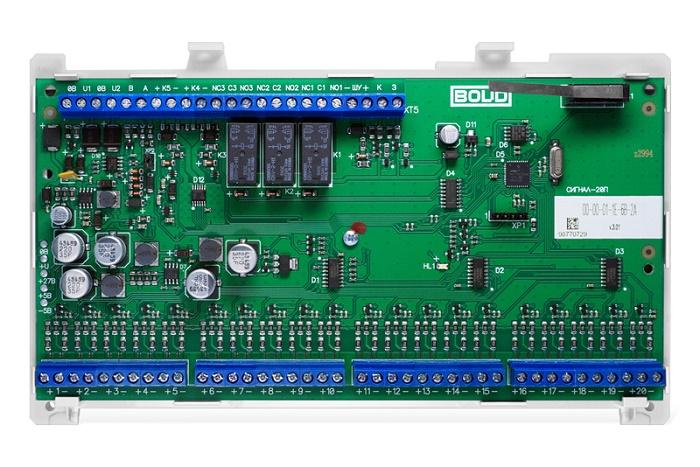

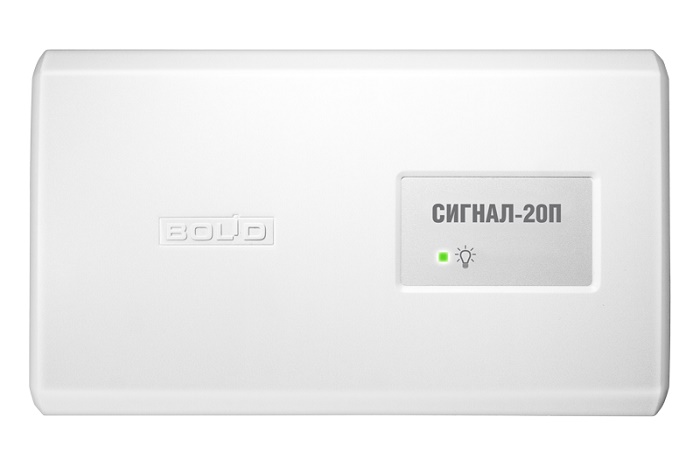

Сигнал-20П

СМД Контрольный прибор 20 шлейфов, возможность программирования параметров прибора

Производитель: Болид

Код:
00001482
Артикул
92-289-158
Базовая единица
шт
4 797 руб.

Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.ре корпуса.

  • До 20 радиальных шлейфов сигнализации
  • Программируемый выбор типа шлейфов сигнализации:
    • тип 1: пожарный дымовой двухпороговый
    • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
    • тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
    • тип 4: охранный
    • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
    • тип 6: технологический
    • тип 7: охранный входной
    • тип 11: тревожный
    • тип 12: программируемый технологический
    • тип 16: пожарный ручной
    • тип 17: водосигнальный
    • тип 18: пожарный пусковой
  • Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
  • Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
  • Программируемые выходы (37 локальных тактик управления)
  • Контроль двух выходов на обрыв и короткое замыкание
  • Два ввода питания: для подключения основного и резервного источников питания

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" 20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 1 индикатор отображения режимов
Встроенный звуковой сигнализатор нет
Датчик вскрытия корпуса микроконтакт
Энергонезависимый буфер событий 4096 сообщения
Интерфейс RS-485, протокол "Орион", "Орион 2.1"
Питание блока от внешнего источника постоянного тока
Напряжение питания 10,2 ÷ 28,0 В постоянного тока
Количество вводов питания 2
Потребляемый ток в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар 330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Нет
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В-до 2 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Материал корпуса пластик
Габаритные размеры 230x135x37 мм
Вес блока не более 0,5 кг
Средний срок службы 10 лет
Программирование блока программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления настенный навесной
