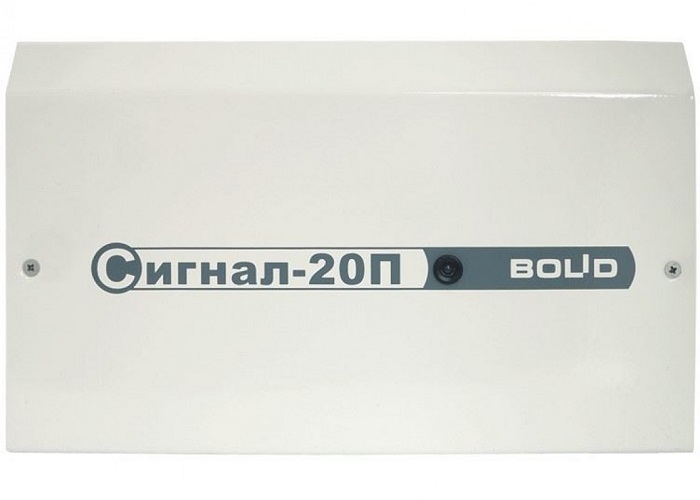

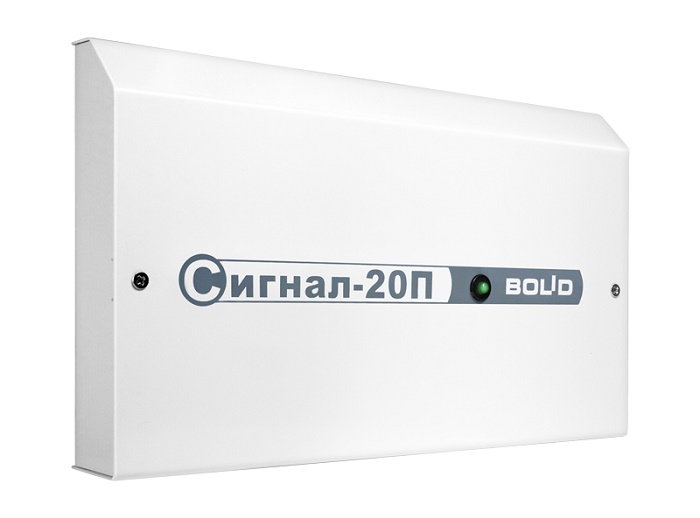

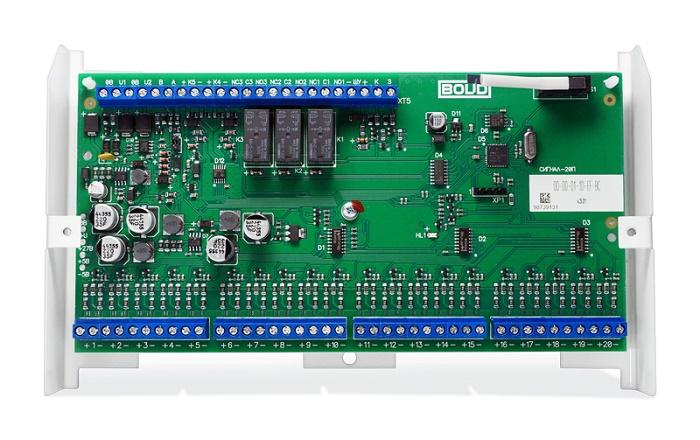

Сигнал-20П исп.01
Сигнал-20П исп.01

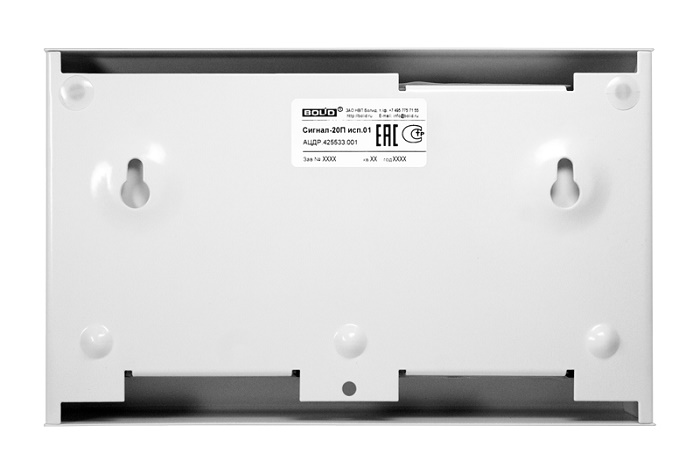

Контрольный прибор 20 шлейфов, возможность программирования параметров прибора, Металл.
Производитель: Болид
- Код:
- 00001483
- Артикул
- 115-834-927
- Базовая единица
- шт
- В наличии:
- 31
5 621 руб.
Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (37 локальных тактик управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС 100 Ом для пожарных ШС |
|
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС 50 кОм для пожарных ШС |
|
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) | |
| Напряжение на каждом входе ШС |
19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС |
|
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 1 индикатор отображения режимов | |
| Встроенный звуковой сигнализатор | нет | |
| Датчик вскрытия корпуса | микроконтакт | |
| Энергонезависимый буфер событий | 4096 сообщения | |
| Интерфейс | RS-485, протокол "Орион", "Орион 2.1" | |
| Питание блока | от внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока | |
| Количество вводов питания | 2 | |
| Потребляемый ток | в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) |
200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар |
330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В |
|
| Готовность к работе после включения питания | не более 3 с | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton | |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Нет | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) |
3 шт.: 28 В-до 2 А или 80 В - от 0,1 мА до 50 мА |
|
| Электромагнитные реле |
2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току |
|
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Материал корпуса | металл | |
| Габаритные размеры | 229х136х41 мм | |
| Вес блока | не более 0,8 кг | |
| Средний срок службы | 10 лет | |
| Программирование блока | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип крепления | настенный навесной | |
