Парус-12-2П

Назначение

Парус 12-2П «Парус-5» предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

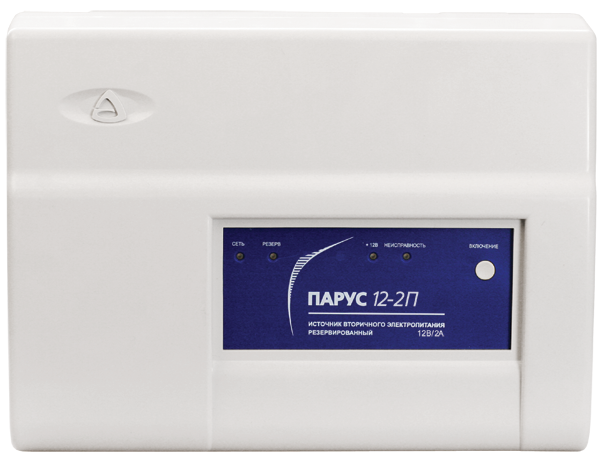

Резервированный источник вторичного электропитания "Парус 12-2П (Парус-5)" имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "АКБ" индицирует наличие и состояние аккумуляторной батареи; "+12 В" индицирует наличие выходного напряжения;

На передней панели ИВЭП расположена кнопка "Включение", предназначенная для включения/выключения выходного напряжения. Блокировка отключения выходного напряжения осуществляется замыканием джампера J1, установленного на плате.

При срабатывании защиты от перегрузки ИВЭП отключается выход +12 В, индикатор "+12 В" мигает красным светом и выдаётся прерывистый звуковой сигнал.

Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с.

Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В.

При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный звуковой сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Особенности

• Возможность работы на емкостную нагрузку.
• Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
• Электронная защита:
• при переполюсовке АКБ;
• при КЗ;
• при перегрузке в нагрузке с самовосстановлением;
• от глубокого разряда АКБ.
• Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
• Для блокировки отключения выхода +12 В на плате установлен джампер J1.
• Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
• Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
• Напряжение на выходе снимается при появлении КЗ по выходу, разрядке аккумулятора или ручном отключении с помощью выключателя на лицевой панели.
