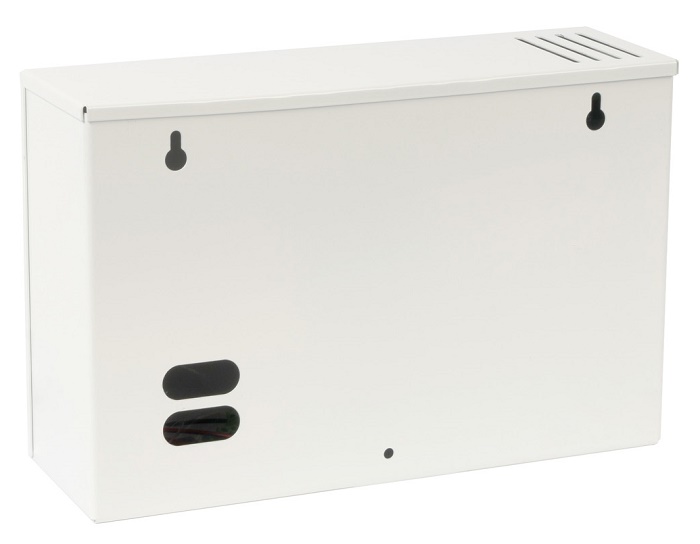

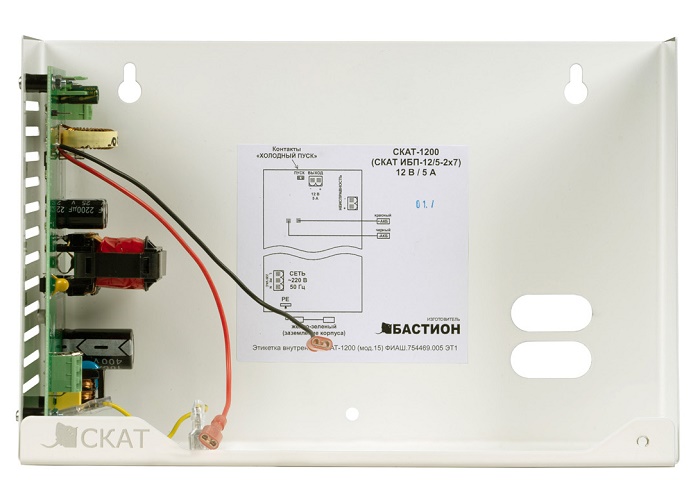

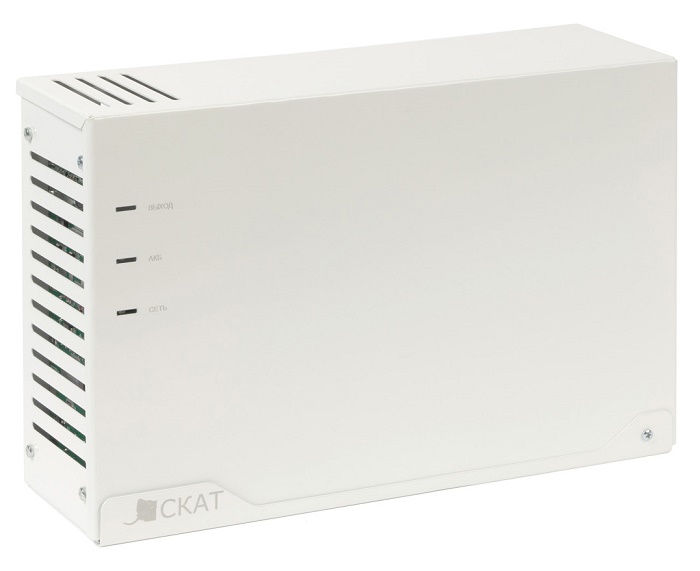

СКАТ-1200

Блок бесперебойного питания, 12В, 5А,  Работа с 2-мя независимыми АКБ, 2 канала зарядки. корпус под АКБ 2х7Ач или 1х17Ач

Производитель: БАСТИОН

Код:
00002100
Артикул
90
Базовая единица
шт
12 700 руб.
  • 12 В, 5 А
  • Диапазон входного напряжения — 150...250 В
  • Соответствует ФЗ 123 и ГОСТ Р 53325-2012
  • 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход
  • Защита выхода от перегрузки и КЗ
  • Защита АКБ от глубокого разряда, КЗ и переполюсовки
  • Контроль наличия АКБ
  • Холодный пуск

ОСОБЕННОСТИ СКАТ-1200 (СКАТ ИБП-12/5-2X7)

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.3 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • защита цепи АКБ от аварии изделия;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии изделия;
  • выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
  • автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;
  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ.

Технические характеристики

Параметры входного электропитания
Сеть переменного тока
  Напряжение, В
  Частота, Гц

170…253
50±1%
АКБ
Напряжение, В

10,5…14
Выходное напряжение (постоянного тока), В
  Режим «ОСНОВНОЙ»
  Режим «РЕЗЕРВ»

9,5…12,6
12,9…14,0
Ток нагрузки номинальный, А 4,5
Диапазон допустимых значений выходного тока, А 0…4,5
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более
5,0
Ток заряда АКБ, А 0,45…0,55
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11
Величина напряжения на АКБ, при котором индикатор «АКБ» гаснет, В 11…11,4
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки и температуре окружающей среды 0…+40°С, мВ, не более 30
Класс пульсаций по ГОСТ Р51179 VR1
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск»)
Ток потребления
От сети (~220В)
  При отсутствии нагрузки, мА
  При максимальном токе выходной цепи, мА

40…50
575…625
От АКБ
  При отсутствии нагрузки, мА
  При максимальном токе выходной цепи, А

55…65
5,1…5,2
Характеристики информационного выхода «НЕИСПРАВНОСТЬ»
  Максимальный ток, не более, мA
  Максимальное напряжение, не более, В

50
30
Аккумуляторы герметичные свинцово–кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1)
Рекомендуемая емкость, А*ч
2 шт. по 7 Ач или 1 шт. 17 Ач
Сечение проводов подводимых к клеммам, мм2, не более
  «СЕТЬ»
  «ВЫХОД и НЕИСПР.»
1,5
ВНИМАНИЕ! Сечение и длина соединительных проводов нагрузки должны соответствовать максимальным токам, указанным в п. 4, 5.
Подводящие сеть провода должны быть в двойной изоляции сечением не менее 0,5мм2.
Рабочие условия эксплуатации:
Температура окружающей среды, °С от -30 до +40
Относительная влажность воздуха при температуре +40°С, не более, % 93
Климатическое исполнение по ОСТ 25 1099-83 О3
Вибрационные нагрузки при частоте 1…35 Гц 0,5 g
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.).
Степень защиты оболочкой по ГОСТ 14254-2015 IP20
Габаритные размеры ШхГхВ, мм, не более
  без упаковки
  с упаковкой

285х90х185
290х95х190
Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 1,3 (1,6)
