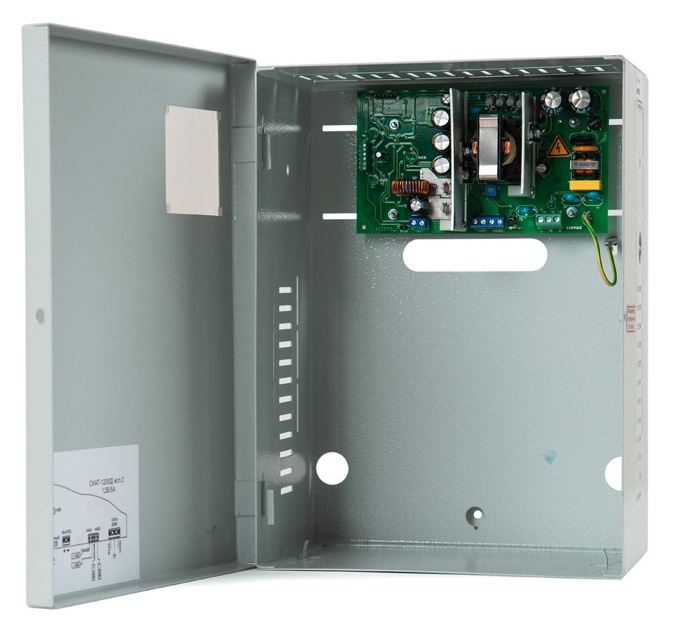

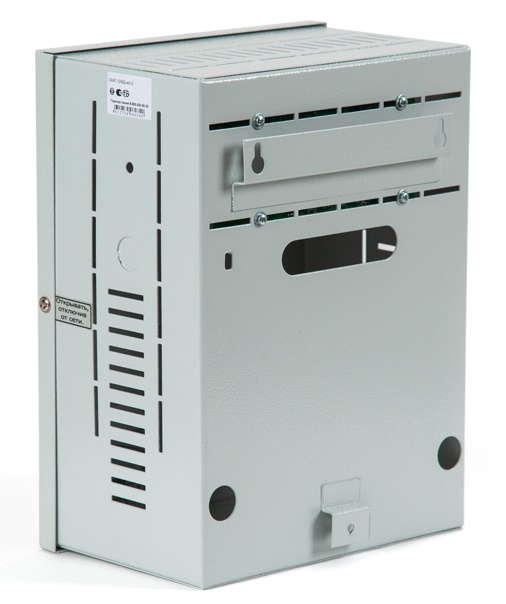

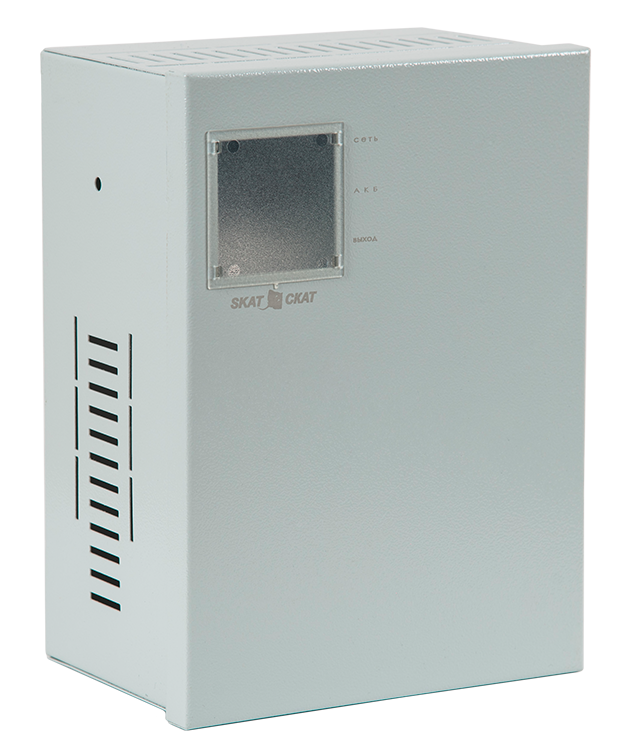

СКАТ-1200Д исп.2
ИБП 12В, 5А, Работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 17 Ач.
Производитель: БАСТИОН
- Код:
- 00002104
- Артикул
- 57
- Базовая единица
- шт
14 500 руб.
- 12 В, 5 А
- Работа с 2-мя независимыми АКБ
- 2 канала зарядки
- Корпус под 2 АКБ 17 Ач
- Диапазон входного напряжения — 150...250 В
- Соответствует ФЗ 123 и ГОСТ Р 53325-2012
- 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход
- Защита выхода от перегрузки и КЗ
- Защита АКБ от глубокого разряда, КЗ и переполюсовки
- Контроль наличия АКБ
- Холодный пуск
ОСОБЕННОСТИ СКАТ-1200Д ИСП.2 (СКАТ ИБП-12/5-2X17)
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством предохранителя;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- выдача информационных сообщений «Переход на резерв», «Наличие АКБ», »Наличие выходного напряжения» посредством выходов «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
- повышенная надёжность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2);
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ.
Технические характеристики
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 150…250 |
|
Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» |
12,9…14,0 9,5…13,4 |
|
Ток нагрузки, A, не более при наличии сети 220 В, режим «ОСНОВНОЙ» от АКБ, режим «РЕЗЕРВ» |
4,0 5,0 |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), не более, А | 5,0 |
|
Ток заряда АКБ, стабилизированный (средний), А АКБ 1 АКБ 2 |
0,45…0,65 |
| Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В | 11,0...11,4 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5...11,0 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 12 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Рекомендуемая ёмкость АКБ, Ач | 12—26 |
| Количество АКБ, шт. | 1 или 2 |
|
Характеристики выходов в формате «открытый коллектор» напряжение, В, не более ток, мА, не более |
30 60 |
|
Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ «СЕТЬ» «Информационные выходы» |
1,5 2,5 1 |
|
Габаритные размеры ШхГхВ, мм, не более без упаковки в упаковке |
295х217х176 320х230х184 |
| Масса, НЕТТО (БРУТТО), кг, не более | 2,6 (3,0) |
| Диапазон рабочих температур, °С | -10...+40 |
| Относительная влажность воздуха при 25°С, %, не более | 80 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
