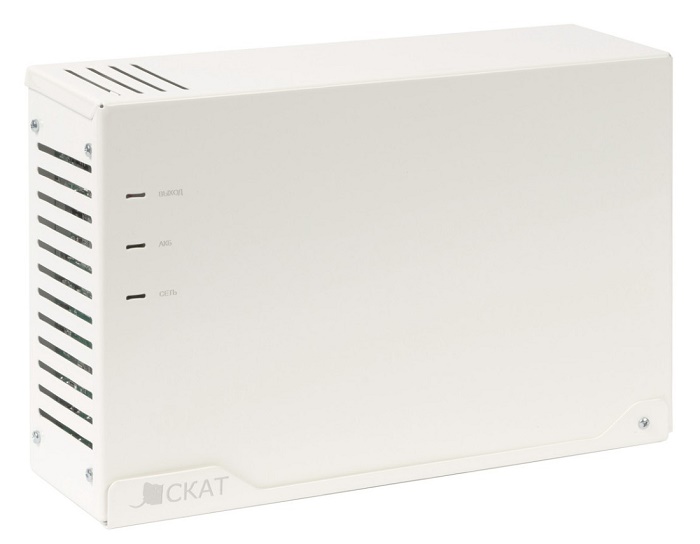

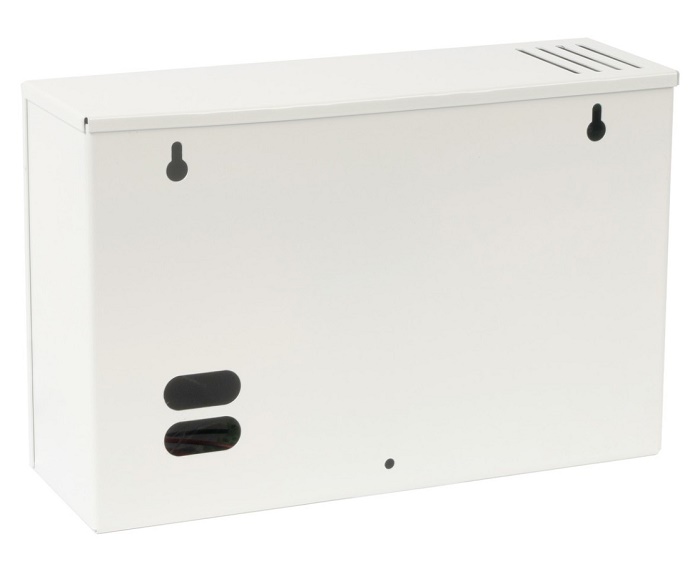

СКАТ-1200М
Блок бесперебойного питания 12 В, 3А, Металлический корпус под 2 АКБ 7 Ач
Производитель: БАСТИОН
- Код:
- 00002106
- Артикул
- 70
- Базовая единица
- шт
7 910 руб.
- 12 В, 3 А
- Металлический корпус под 2 АКБ 7 Ач
- Диапазон входного напряжения — 170...250 В
- Соответствует ФЗ 123 и ГОСТ Р 53325-2012
- 3 индикатора и информационный выход «Пропадание сети»
- Защита выхода от перегрузки и КЗ
- Защита АКБ от глубокого разряда, КЗ и переполюсовки
- Контроль наличия АКБ
- Холодный пуск
ОСОБЕННОСТИ СКАТ-1200М (СКАТ ИБП-12/3-2Х7)
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством электронной защиты;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- выдача информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».
Технические характеристики
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 170…253 |
|
Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» |
12,9…14,0 9,5…12,6 |
| Номинальный ток нагрузки, А | 2,5 |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А | 3,0 |
| Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 3,0 |
| Ток заряда АКБ, А, не более | 0,65 |
| Величина напряжения на аккумуляторе, при котором индикатор «АКБ» гаснет, В | 11,0…11,5 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 10,5…11,0 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5,0 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Рекомендуемая ёмкость АКБ, Ач | 7 |
| Количество АКБ, шт. | 2 |
| Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 |
|
Характеристики выхода в формате «открытый коллектор» напряжение, В, не более ток, мА, не более |
60 50 |
|
Габаритные размеры ШхГхВ, не более, мм без упаковки в упаковке |
285х90х185 290х95х190 |
| Масса, НЕТТО (БРУТТО), кг, не более | 1,0 (1,1) |
| Диапазон рабочих температур, °С | -10…+40 |
| Относительная влажность воздуха при 25°С, %, не более | 90 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
