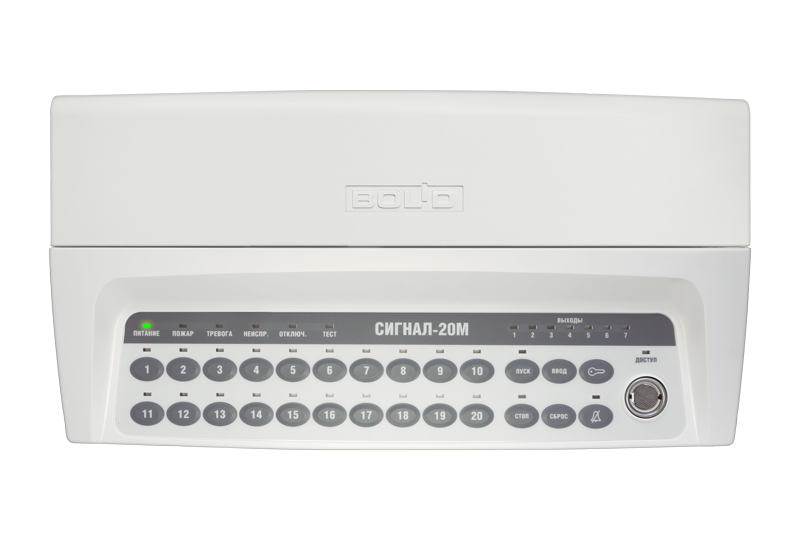

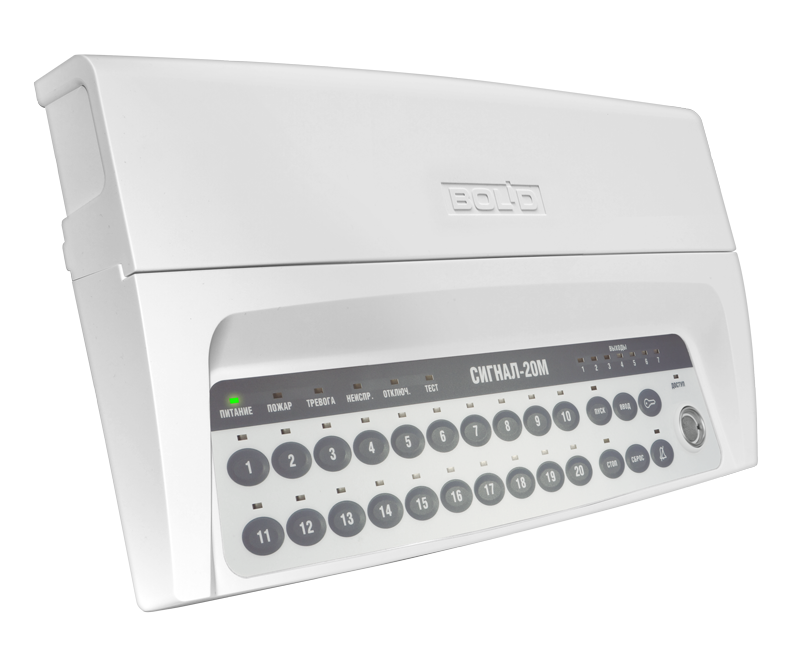

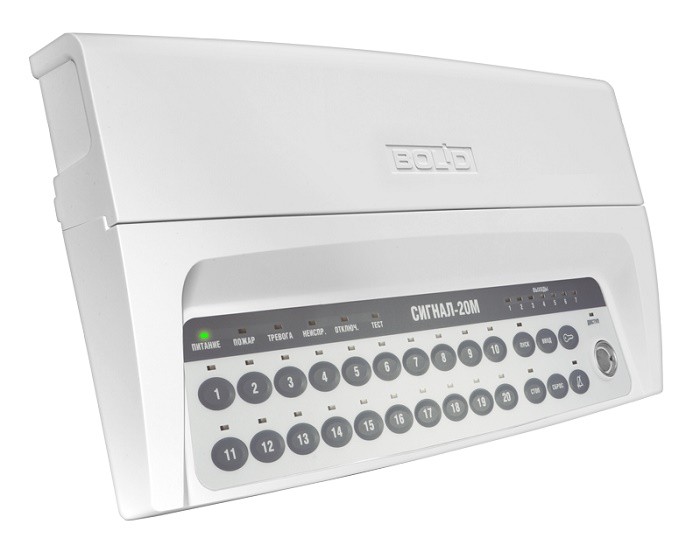

Сигнал-20М
Контрольный прибор 20 шлейфов, возможность программирования параметров прибора
Производитель: Болид
- Код:
- 00004099
- Артикул
- 129-175-630
- Базовая единица
- шт
6 880 руб.
Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про". При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".
Прибор обеспечивает:
- контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
- приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
- приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
- контроль исправности линий связи с пожарными извещателями
- формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
- формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
- управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
- контроль исправности линий связи с оповещателями
- возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
- отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
- хранение в энергонезависимой памяти до 4096 сообщений о событиях
- возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
- защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
- возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
- управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
- управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
- управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
- контроль состояния питания и вскрытия корпуса
Технические характеристики:
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания постоянного тока, В | 10,2 … 28,0 |
|
Ток потребления, mА, не более (без учета тока потребления оповещателей) - в дежурном режиме - в режиме "Пожар" |
400 650 |
| Количество входов питания | 2 |
| Время технической готовности прибора к работе, c | 5 |
| Количество входов подключения шлейфов сигнализации | 20 |
| Напряжение на клеммах ненагруженного входа, В | 26,5 … 27,5 |
| Ограничение тока короткого замыкания ШС, не более, mА | 26,5 |
| Сопротивление оконечного резистора шлейфа, кОм | 4,7±5 % |
|
Макс. ток потребления всех извещателей в дежурном режиме, mА - для входов типа 1 (Пожарный дымовой) - для входов типа 2 (Пожарный комбинированный) |
3,0 1,2 |
| Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм | 1,5 |
|
Характеристики линии ШС: - макс. сопротивление проводов (без учета оконеч. резистора), Ом - сопротивление изоляции проводов, не менее, MОм |
100 50 |
| Время сброса напряжения питания ШС, с | 3,0 |
|
Количество выходов: - без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А) - с контролем (10,2 … 28,0 В, 2,5 А) |
3 4 |
| Номинальный ток нагрузки контролируемого выхода, mА | 5 … 2500 |
| Сопротивление оконечного резистора выхода, кОм | 4,7±5 % |
| Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ | -1100 … - 2200 |
| Ток контроля исправности линий выхода (обратный), не более, mА | -1,5 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP40 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
|
Вибрационные нагрузки: - диапазон частот, Гц - максимальное ускорение, g |
1 … 35 0,5 |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 |
| Диапазон рабочих температур, °С | –30 … +55 |
| Относительная влажность воздуха, % (при + 25 °С) | 98 |
| Масса прибора, кг | 0,5 |
| Габаритные размеры прибора, мм | 332х177х42 |
| Средняя наработка прибора на отказ в дежурном режиме работы, ч | не менее 80000 |
| Вероятность безотказной работы | 0,98758 |
| Средний срок службы прибора, лет | 10 |
