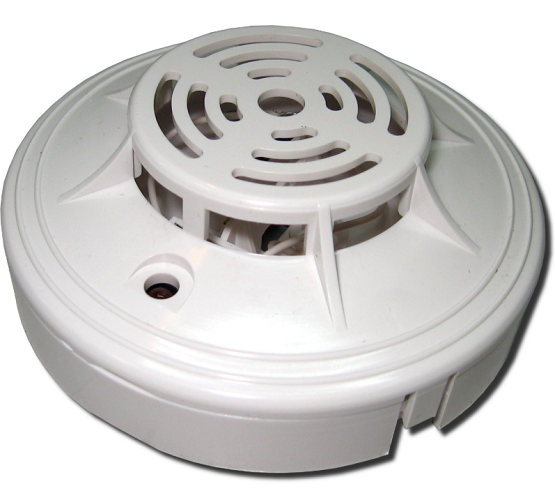

ИП-105-1 А3

Извещатель тепловой от 64 до 76 град

Производитель: Магнито-Контакт

Код:
00004193
Артикул
ИП 105-1 А3 (без ивс-2)
Базовая единица
шт
793 руб.

Назначение изделия

  • Извещатели пожарные, точечные, максимальные тепловые, неадресные, восстанавливаемые ИП 105-1-А3 предназначены для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
  • Извещатели ИП 105-1-А3 выдают информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных (далее ППК) с величиной тока короткого замыкания не более 20 мА, таких как: ''Сигнал-20'', ''Сигнал-20П'', ''Сигнал-ВК'', УОТС1-1А, ''Нота 1-01'', ''Радуга'' и других.

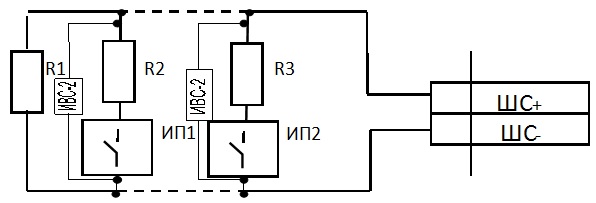

Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. В режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета. Извещатели сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды.

Основные технические характеристики

  • Электропитание извещатя осуществляется по шлейфу сигнализации непосредственно от приемно-контрольного прибора, диапазон питающих напряжений от 10 до30 В.
  • Ток, потребляемый извещателя в дежурном режиме, не более 30 мкА.
  • Величина напряжения на извещателя в режиме передачи сигнала ''ПОЖАР'' при протекающем токе 20 мА не более 5.2 В, величина напряжения в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 4.2В.
  • Время технической готовности извещателя к работе не более 2 с.
  • Средний срок службы извещателя не менее 10 лет.
  • Извещатели выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.
  • Условия эксплуатации: температура окружающего воздуха от –40°С до +60°С, относительная влажность не более 93% при температуре 40°С
  • Извещатели не являются источниками каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.
  • Масса извещателей не более 150 г.
  • Извещатели соответствуют требованиям НПБ 76-98, НПБ 85-2000 и имеют температуру срабатывания от 64 до 76°С ИП 105-1-А3.
  • Степень защиты извещателей, обеспечиваемая оболочкой соответствует IP20 по ГОСТ 14254-96.

Устройство и принцип работы

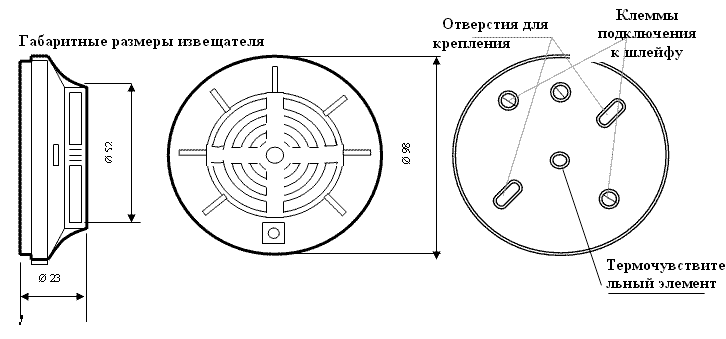

Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки. Внутри корпуса на основании установлен термочувствительный элемент, три клеммы для подключения извещателя к шлейфу пожарной сигнализации и подключения резистора оконечного. В основании извещателя имеются два отверстия для крепления при установке на объекте.
