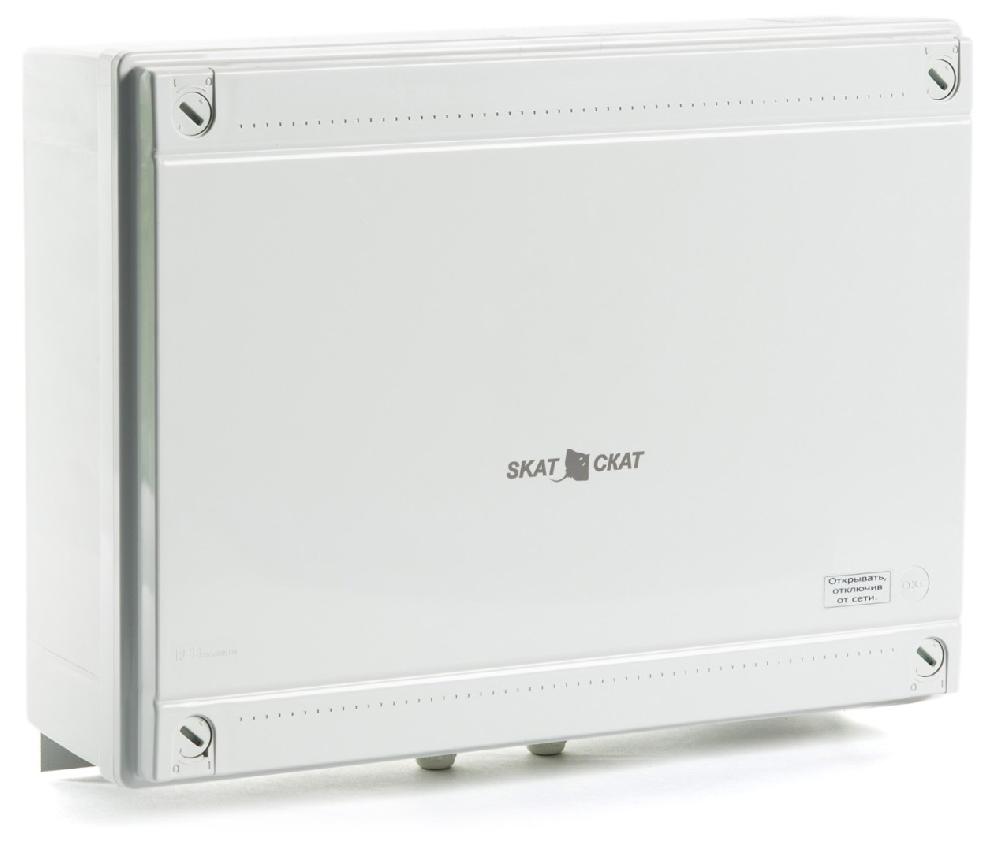

SKAT-V.24 \220АС
2 выхода переменного напряжения 220В и 24В суммарно 150ВА. Необходимо 2АКБ 7-12Ач.Уличное исполнение.
Производитель: БАСТИОН
- Код:
- 00005841
- Артикул
- 154
- Базовая единица
- шт
38 990 руб.
Особенности. SKAT-V.24/220AC обеспечивает
- питание нагрузок напряжением согласно п. 2 и 3 таблицы
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети
- передачу извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК)
- передачу извещения о разряде АКБ при снижении напряжения на ней ниже 22В посредством выхода «открытый коллектор» (ОК)
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
- защиту от переполюсовки АКБ посредством плавкого предохранителя
- защиту от короткого замыкания (КЗ) в нагрузке:
- в режиме работы от сети — отключаемую, посредством плавкого предохранителя
- в режиме резерва — электронную, с восстановлением нормального режима работы после устранения КЗ
- оптимальный заряд АКБ при наличии напряжения сети
- защиту АКБ от глубокого разряда
- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно.
SKAT-V.24/220AC. Технические характеристики
| Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 187…242 В | |||
| Переменное выходное напряжение на выходе 24В, В | При наличии напряжения сети | 24,0…26,7* | ||
| При отсутствии напряжения сети (резервный режим) | 24,0…26,7 | |||
| Переменное выходное напряжение на выходе 220В, В | При наличии напряжения сети | 220* | ||
| При отсутствии напряжения сети (резервный режим) | 187…235 | |||
| Тип выходного напряжения в резервном режиме | Меандр | |||
| Сумарная мощность нагрузки выходов 24В и 220В номинальная, ВА | 120 | |||
| Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 30 мин, ВА | 150 | |||
| Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 1с, ВА | 200 | |||
| Сумарная мощность нагрузки выходов 24В и 220В минимальная, ВА | 20 | |||
| Напряжение заряда АКБ, В | 27,3…27,7 | |||
| Ток потребления от аккумулятора в резервном режиме, А, не более | 10 | |||
| Ток потребления от АКБ в режиме отключения по разряду, мА, не более | 30 | |||
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 20,0…21,0 | |||
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 35 | |||
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| Рекомендуемая емкость АКБ, Ач | 7—12** | |||
| Количество АКБ, шт. | 2 | |||
| Характеристики информационных выходов «ОК1» и «ОК2» | напряжение, В, не более, | 5…35 | ||
| ток, мА, не более, | 0,15 | |||
| Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 | «СЕТЬ» | 6 | ||
| ВЫХОДЫ 24В и«ОК1» и «ОК2» «Информационные выходы» | 1 | |||
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 418х335х140 | ||
| в упаковке | 425х340х145 | |||
| Масса, НЕТТО (БРУТТО), кг, не более | 4,95(5,4) | |||
| Диапазон рабочих температур, °С | -40…+40 | |||
| Относительная влажность воздуха при 25 °С, %, не более | 95 | |||
| Высота над уровнем моря, м, не более | 1500 | |||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP56 | |||
* При номинальном напряжении в сети 220В.
** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице 1
