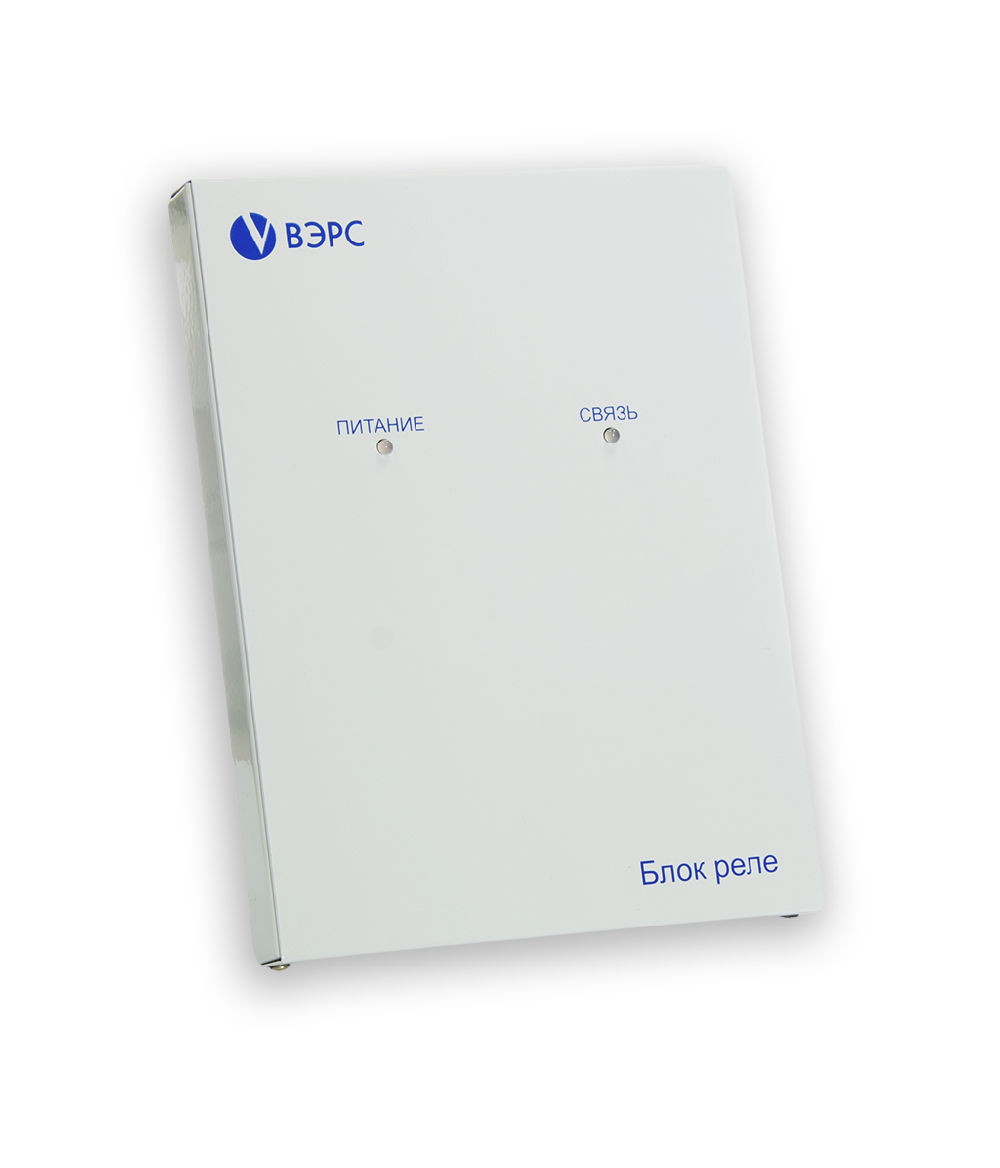

ВЭРС-БРУ16 v.3.1
Подключение к ВЭРС-ПК16, 24 возможно программирование последовательности и времени включения 16 реле (=24В, 10А; ~ 240В, 5А). При заказе поставляется ПО «БРУ-Конфигуратор»
Производитель: ВЭРС
- Код:
- 00005858
- Базовая единица
- шт
Назначение:
Обеспечение дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.
Возможности и особенности:
- Четыре исполнения на 4, 8, 16 и 24 реле;
- От 4 до 24 релейных выходов с контактами перекидного типа;
- Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
- Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID по интерфейсу RS-485 с индикацией потери связи;
- Максимальная длина интерфейсной линии – 1500 м;
- Возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 (ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID);
- Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
- Работа в режиме открытого протокола;
Поддержка открытого протокола работы RS-485 позволяет использовать ВЭРС-БРУ Версии 3.1 в системах АСУ ТП и SCADA в качестве внешнего релейного массива путем передачи на ВЭРС-БРУ Версия 3.1 прямых команд управления реле.
Пример сигналов управления для ВЭРС-БРУ Версии 3.1. в режиме открытого протокола
|
№ |
Содержимое сигнала управления | Описание сигнала | |
|---|---|---|---|
| #bin | #hex | ||
|
1 |
0000 0000 | 00 | Выключить все реле |
|
2 |
0010 0000 | 20 | Включить все реле |
|
3 |
0000 0001 | 01 | Выключить реле №1 |
|
4 |
0010 0001 | 21 | Включить реле №1 |
|
5 |
0000 0010 | 02 | Выключить реле №2 |
|
* |
*** | ***** | ******* |
|
48 |
0011 0111 | 37 | Включить реле №23 |
|
49 |
0001 1000 | 18 | Выключить реле №24 |
|
50 |
0011 1000 | 38 |
Включить реле №24 |
Технические характеристики
| Напряжение питания постоянного тока, В | 11-14 |
|
Максимальный ток, потребляемый блоком от источника питания, А, не более: ВЭРС-БРУ 4 ВЭРС-БРУ 8 ВЭРС-БРУ 16 ВЭРС-БРУ 24 |
0,20 0,35 0,65 0,85 |
| Интерфейс связи между регистратором и компьютером | USB |
| Расстояние между прибором и регистратором, м, не более | 1500 |
| Параметры переключаемой группы контактов реле |
=30В;8А ~250В;10А |
| Диапазон рабочих температур, °С | -30...+50 |
|
Количество РС+БРУ, подключаемых к прибору, шт ВЭРС-ПК 2 ВЭРС-ПК 4 ВЭРС-ПК 8 ВЭРС-БРУ 16/24 |
до 2 до 4 до 8 до 15 |
|
Габаритные размеры, мм ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/24 |
190х114х31 190х250х31 |
|
Масса, кг, не более ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/24 |
0,8 1,6 |
