ППК 1 шлейф пожарной или охранной сигнализации, без управл. АСПТ и оповещением, для установок АСПТ используется как "барьер искрозащиты"

Яхонт-1И-01

ППК 1 шлейф пожарной или охранной сигнализации, без управл. АСПТ и оповещением, для установок АСПТ используется как "барьер искрозащиты"

Производитель: Спецприбор

Код:
00006388
Артикул
8784040002
Базовая единица
шт
7 200 руб.

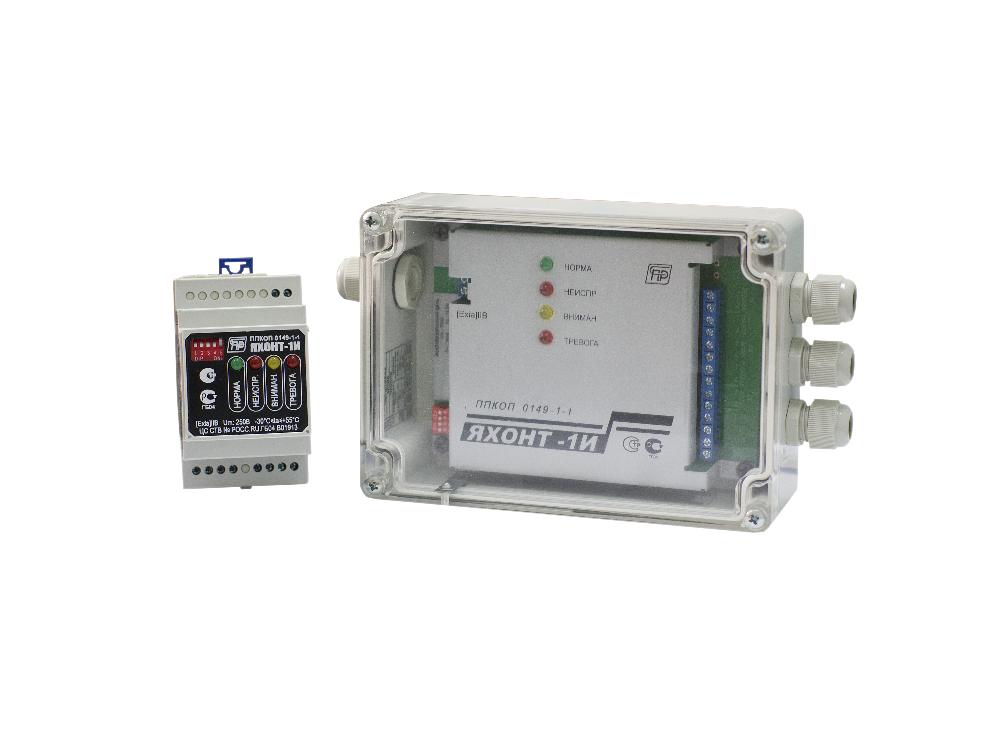

Устройство УПКОП 0149-1-1  "Яхонт-1И"

Предназначено для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.

Взрывозащищенное устройство осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).

Устройство имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты  [Exiа]IIC , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначено для установки вне взрывоопасных зон помещений и наружных установок.

Устройство имеет варианты исполнения:

Условное наименование Номинальное напряжение ШС, В Наличие функций управления АСПТ и УО Наличие интерфейса RS485 Исполнение корпуса IP
Яхонт-1И 12
+ - Настенное IP65
Яхонт-1И -01 (барьер искрозащиты) 12 - - Настенное IP65
Яхонт-1И -02  12 + + Настенное IP65
Яхонт-1И -03  22 + + Настенное IP65
Яхонт-1И -04 (барьер искрозащиты) 12 - - На DIN-рейку IP20
Яхонт-1И -05  (барьер искрозащиты) 12 - + На DIN-рейку IP20

Устройства исп. 01 и исп. 04 являются функционально упрощенными и используются в качестве барьера искрозащиты с подключением к шлейфу сигнализации обычных (неискробезопасных) ППКП. Устройства исп. 04 и исп. 05  выполнены в корпусе, монтируемом на DIN-рейку, и предназначены для установки в герметичный шкаф.

Устройства исп. 02, исп. 03, исп. 05 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.

Устройство исп. 03 имеет повышенное напряжение в шлейфе сигнализации, что необходимо для распознавания двойного срабатывания некоторых типов извещателей.

Электропитание устройства осуществляется номинальным напряжением 12В или 24В от блока резервного питания, либо от приемно-контрольного прибора имеющего выход напряжения питания активных извещателей.

Устройство предназначено для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС и относительной влажности воздуха до 95% при температуре +35ºС.  Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.

Устройство не выдает ложных извещений  при воздействии электромагнитных помех третьей степени жесткости по приложению М  ГОСТ Р 53325.

Средняя наработка на отказ устройства - не менее 40000 ч.

Средний срок службы устройства до списания - не менее 10 лет.

Устройство обеспечивает:

  • контроль состояния ШС по величине его сопротивления;
  • контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
  • контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04 и 05);
  • возможность программирования тактики формирования тревожного и других извещений;
  • автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
  • местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
  • включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
  • формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
  • возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.

Технические характеристики

  Яхонт-1И, -01, -02 Яхонт-1Иисп.03 Яхонт-1И -04, -05
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10 –99):
   - максимальное выходное напряжение Uo: 16,5 В  Uo: 26,0 В  Uo: 16,5 В
   - максимальный выходной ток Io: 34 мА  Io: 22 мА  Io: 34 мА
   - максимальная внешняя емкость  Со: 1,0 мкФ Со: 0,75 мкФ   Со: 1,0 мкФ
   - максимальная внешняя индуктивность
Lo: 0,1 Гн  Lo: 0,1 Гн
Lo: 0,1 Гн
Рабочий диапазон питающих напряжений, В
12 (±2)  или  24 (+3/-4)
Потребляемый ток , мА, не более

   - в дежурном режиме 45 80 45
   - в режиме тревоги
65 120  65
Напряжение на ШС в дежурном режиме, В
11,5 (±0,7)
17,0 (±1)  11,5 (±0,7)
Ток ограничения в шлейфе сигнализации, мА
18
Сопротивлении проводов шлейфа сигнализации, кОм, не более
0,22
Сопротивлении утечки между проводами шлейфа, кОм, не менее
50
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами,

   - контакты ПЦН и АСПТ
48В / 0,2А
   - контакты УО
250В / 0,5А -
Габаритные размеры прибора, мм 220x125x55 55x100x65
Масса прибора, кг, не более 0,5 0,15
