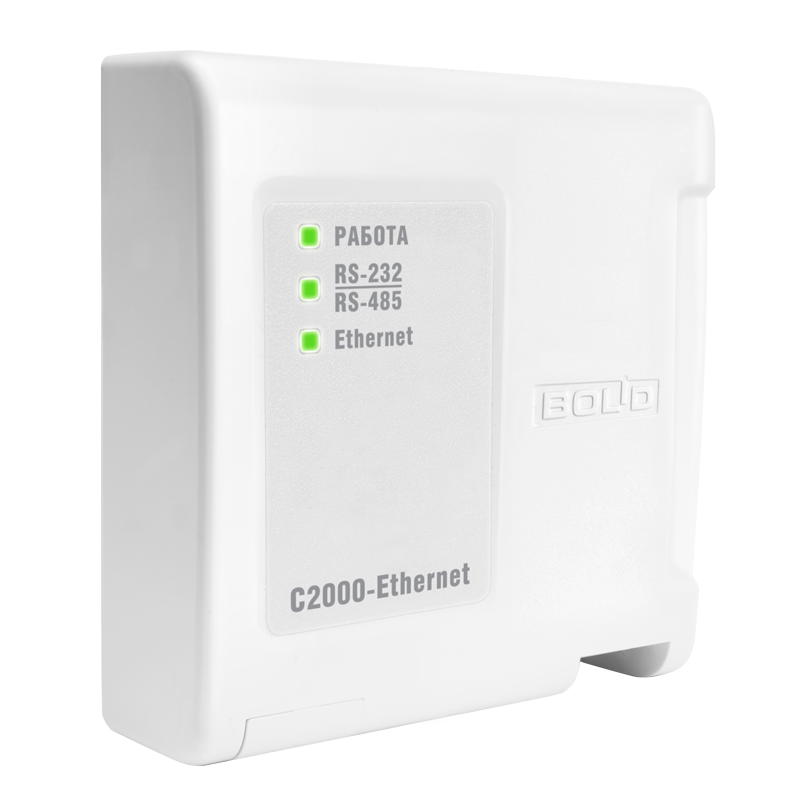

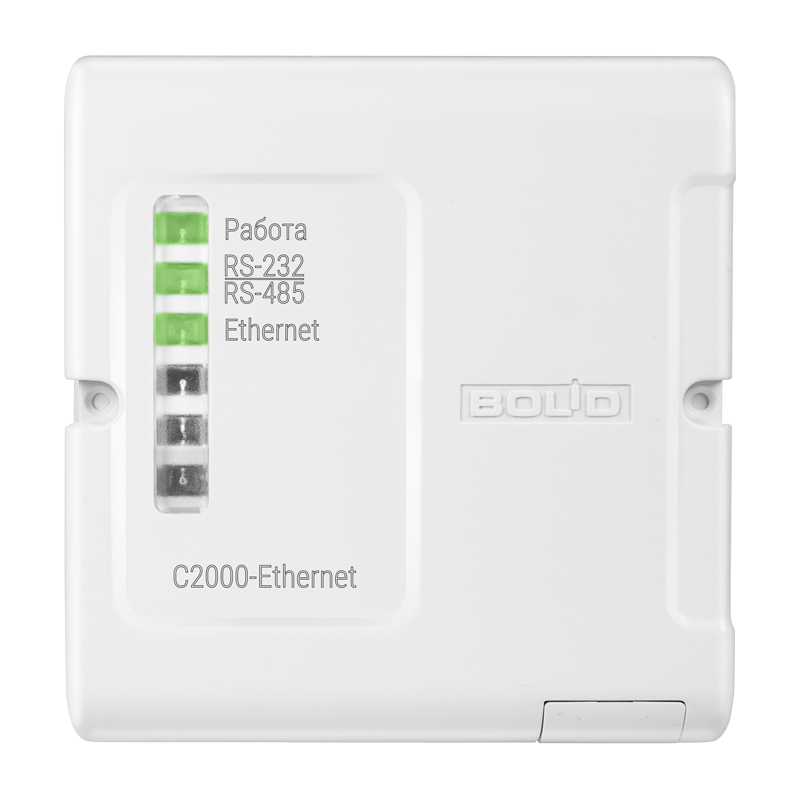

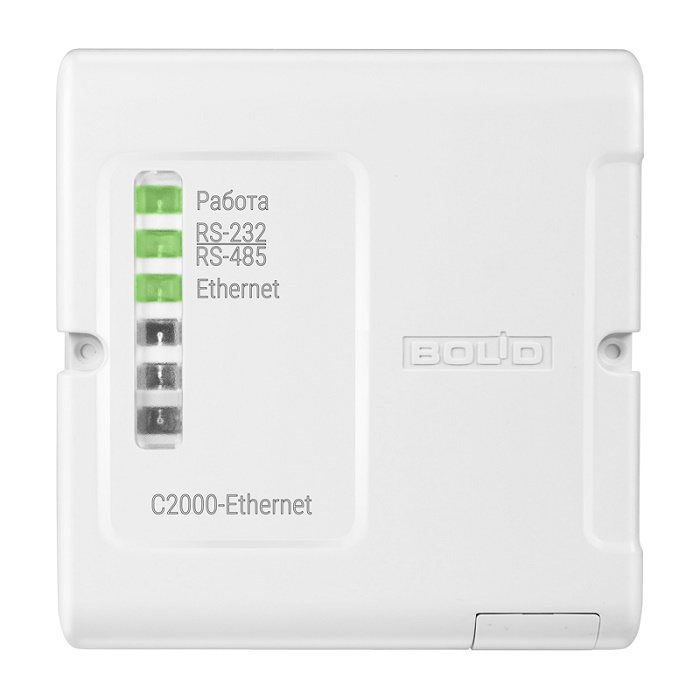

С2000-Ethernet
Преобразователь интерфейсов RS-232/RS-485 в Ethernet
Производитель: Болид
- Код:
- 00006853
- Артикул
- 141-112-772
- Базовая единица
- шт
3 875 руб.
Предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО "Орион" используется для организации связи приборов по локальной сети.
В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.
- Организация передачи по локальной сети на участке ИСО "Орион":
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
- между пультом ("С2000M","С2000") и приборами
- Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
- Конфигурирование по локальной сети при помощи программы UPROG
- Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| v2.XX | v3.XX | |
| Параметры работы по локальной сети | ||
| скорость передачи | 10 Мбит/с | 10/100 Мбит/с |
| используемые протоколы | UDP, ICMP (ping), ARP | UDP, ICMP, ARP, DNS, DHCP-клиент |
| поддерживаемые способы адресации IP-пакетов |
прием/передача единичных пакетов прием широковещательных пакетов |
|
| максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" | 8 | 15 |
| Параметры работы интерфейсов RS-485/RS-232 | ||
| скорость передачи данных |
для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| режим | полудуплекс | |
| параметры работы в RS |
8 бит данных и 1 стоповый 8 бит данных и 2 стоповых |
8 бит данных, 1 стоповый 8 бит данных, 1 стоповый, чёт 8 бит данных, 1 стоповый, нечет 8 бит данных, 2 стоповый 8 бит данных, 2 стоповый, чёт 8 бит данных, 2 стоповый, нечет 9 бит данных, 1 стоповый 9 бит данных, 2 стоповый |
| максимальная длина пакета | 264 байта | 511 байт |
| длина линии связи RS-485 | не более 1500 м | |
| длина линии связи RS-232 | не более 20 м | |
| Напряжение питания | 12 ÷ 24 В постоянного тока | |
| Потребляемый ток |
не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В |
|
| Готовность к работе после включения питания | не более 3 с | не более 10 с |
| Рабочий диапазон температур | от минус 30 до +50 °C | |
| Степень защиты корпуса | IР20 | IР30 |
| Габаритные размеры | 102×107×39 мм | |
| Вес прибора | не более 0,2 кг | |
| Программирование прибора | программой UPROG по Ethernet или RS-232 | программой UPROG по Ethernet или RS-485 |
| Подключение к ПК | через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса | |
| Подключение к прибору |
RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5) |
|
