PIM-120
Интерфейсный модуль для традиционного термокабеля серии PHSC (до 2000м)
Производитель: Protectowire
- Код:
- 00007214
- Артикул
- 502030
- Базовая единица
- шт
9 000 руб.

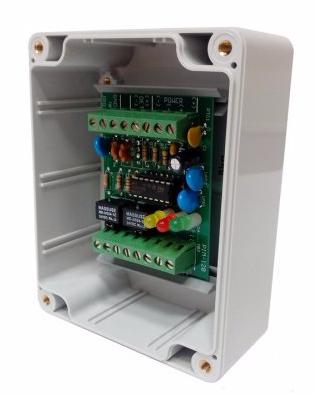

Преобразователь интерфейса PIM-120 состоит из одной электронной платы, которая может монтироваться в пластмассовый корпус. Модуль предназ.начен для согласования теплового линейного пожарного извещателя серии ИПЛТ с шлейфом сигнализации прибора приемно-контрольного пожарного.
- Возможность подключения термокабеля длиной до 2000 метров и малые габариты.
- В дежурном режиме индикатор обесточен и не потребляет энергии. Интерфейсный модуль требуют питание от внешнего источника 24В.
- Выходные сигналы типа «сухой контакт»: ПОЖАР и НЕИСПРАВНОСТЬ.
- На корпусе платы находится индикация - состояние «ПОЖАР» и «НЕИСПРАВНОСТЬ».
- Модуль обеспечивает защиту шлейфа прибора от электромагнитных помех, электрических разрядов и гальваническую развязку.
- На входах имеются варисторы и разрядники, обеспечивающие ограничение помех по напряжению.
Технические характеристики
| Рабочее напряжение: | 24 В (+10% / -15%). |
|
Потребляемый ток: в дежурном режиме, не более в режиме «ПОЖАР», не более |
20 мА, при 24 В 40 мА, при 24 В. |
| Длина термокабеля: | до 2000 м |
| Величина оконечного резистора: | 2,2 кОм + 5 %, 0,25 Вт |
| Параметры контактов реле: | 1 А, при напряжении =30 В |
| Диапазон рабочих температур: | от 0 °С до +49 °С |
| Степень защиты оболочки, при использовании кабельных вводов: | IP66 |
| Относительная влажность: | до 95% без конденсации влаги |
| Габаритные размеры модуля в боксе (высота х ширина х глубина): | 115 x 90 x 55 мм |
| Срок службы модуля: | не менее 10 лет. |
