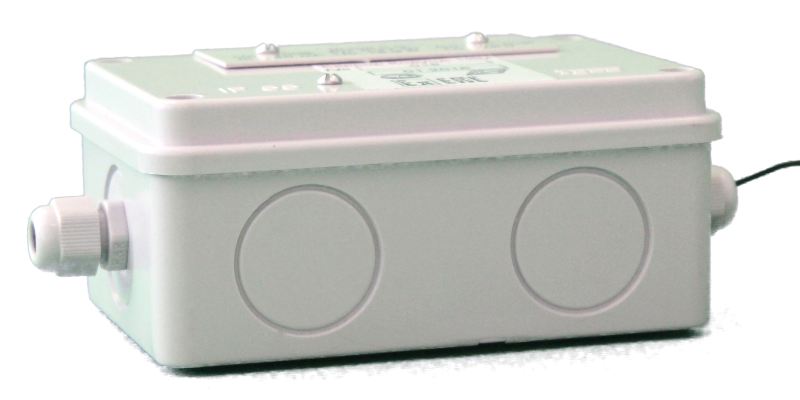

Корунд 1ИM
ППК 1 шлейф пожарной или охранной сигнализации, встроен. РИП (1акк.-7А/ч)
Производитель: Специнформатика-СИ
- Код:
- 00008232
- Базовая единица
- шт

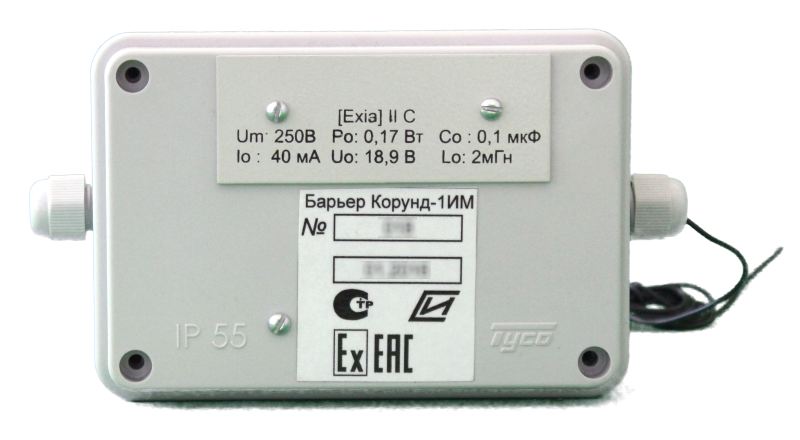

«Барьер Корунд 1ИМ» предназначен для формирования конечного участка шлейфа приёмно-контрольного прибора, как искробезопасная электрическая цепь, которая гальванически разделяется со шлейфом самого прибора, цепями промышленной сети и контуром заземления. Обеспечивает защиту искробезопасных цепей при воздействии на барьер напряжения до 250 В.
Барьер относится к устройствам активного типа.
Прибор приемно-контрольный «Корунд 1ИМ» имеет маркировку по взрывозащите «ExiaIIC X» и соответствует всем требованиям действующих нормативных документов, регламентирующих применение электрооборудования с видом взрывозащиты «Искробезопасная электрическая цепь “i”» и связанного с другим электрооборудованием - извещателями, находящимися во взрывоопасной зоне.
В искробезопасную электрическую цепь-шлейф сигнализации «Барьер Корунд 1ИМ» допускается включать взрывозащищенные пожарные или охранные извещатели с видом взрывозащиты «Искробезопасная электрическая цепь “i”».
Состав функций
- широкий диапазон рабочих температур (от минус 30 до +50°С) позволяет применять прибор на не отапливаемых объектах (типа складов или хранилищ) во всех климатических зонах России
- трансляция в шлейф приёмно-контрольного прибора извещений: «НОРМА»; «ВНИМАНИЕ»; «ПОЖАР (ТРЕВОГА)»; НЕИСПРАВНОСТЬ
- сброс тревожного извещения пожарных извещателей выключением питания ШС на 2 секунды
Основные технические характеристики
Количество шлейфов | 1 |
Маркировка взрывозащиты | [Exia]IIC |
Напряжение источника питания | 11 … 15 В |
Потребляемый ток от источника питания не более | 0,06 А |
Напряжение в шлейфе | 9 … 13 В |
Максимально допустимый ток потребления извещателями в шлейфе | 0,6 мА |
Коммутируемое выходными контактами реле (напряжение/ток) | 12-220 В / 0,1-1,0 А |
Габаритные размеры, не более | 90 x 70 x 70 мм |
Масса, не более | 0,2 кг |
Диапазон рабочих температур | от - 30 до +50 °С |
Степень защиты оболочки прибора по ГОСТ 14254 | IP40 |
