ИПДЛ-52СМД (8-60 м)

Извещатель дымовой оптический линейный однопозиционный двухпроводный (8-60 метров)

Производитель: ИВС-СигналСпецавтоматика

Код:
00008340
Артикул
0001992
Базовая единица
шт
8 108 руб.

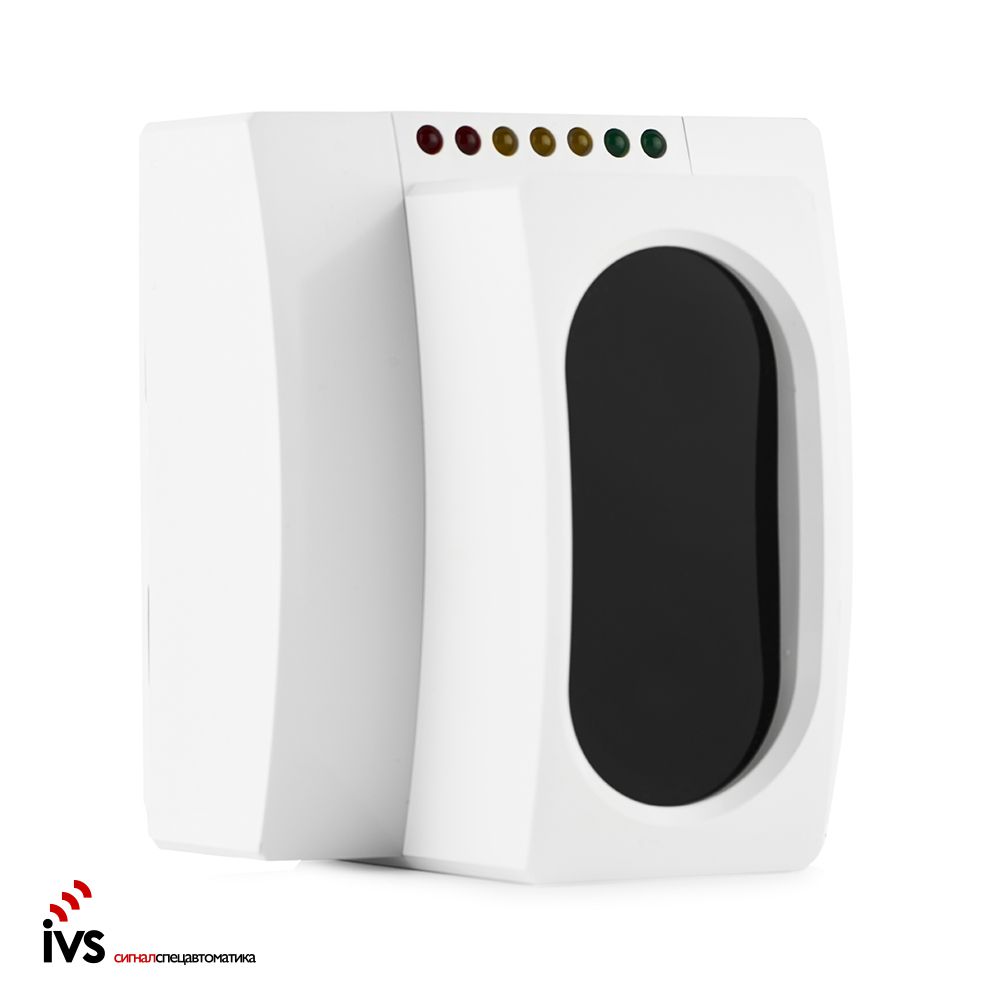

ИП212-52СМД – однопозиционные линейный дымовой извещатель, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

Рефлектор-отражатель (одиночный) - 1.

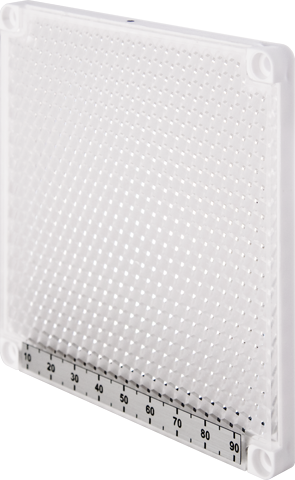

В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Для дальности работы до 60 метров применяется малый рефлектор.

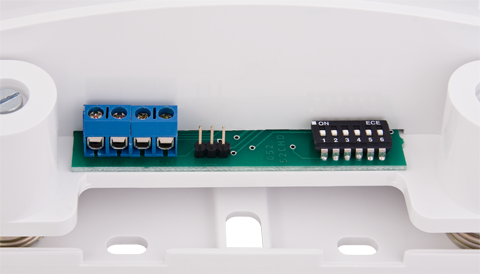

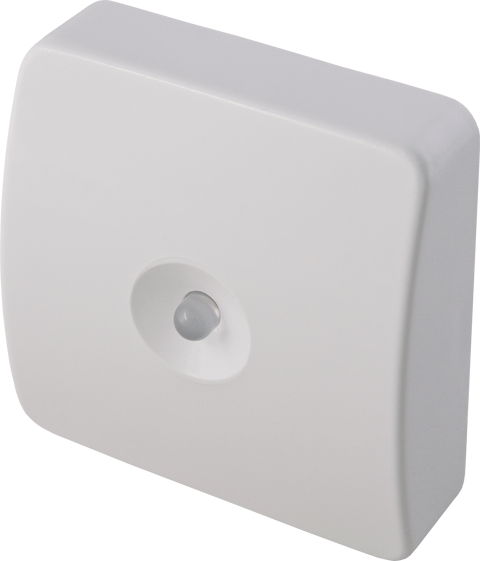

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМД имеются выносные устройства УВ-ПРД-ПРМ.

В извещателе типа ИП212-52СМД приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия

Линейный дымовой извещатель и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

ИП212-52СМД предназначен для включения только в двухпроводные шлейфы, его особенности (сверхнизкое потребление и способ формирования сигнала «Неисправность») делают его более предпочтительным по сравнению с остальными модификациями при применении в любых двухпроводных шлейфах.

В ИП212-52СМД отсутствуют опторелейные выходы, поэтому они не могут применяться в четырехпроводных шлейфах и предназначены только для двухпроводного включения в шлейфы, при этом их потребление снижено до минимально-возможного уровня (не более 0,7 мА), что позволило существенно увеличить их максимальное количество в одном шлейфе (ППК-2 – до 14 шт., ППК-2М – до 8 шт., Сигнал-20П - до 4 шт.)

Юстировка

За счет применения пружинно-винтового юстировочного механизма обеспечивается плавная и очень точная настройка положения приемо-передатчика

Процесс юстировки аналогичен процессу описанному для ИП212-52СМ. Выбор тактики работы извещателей ИП212-52СМД схож с ИП212-52СМ, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

Технические характеристики

Режим работы извещателя
N движка
переключателя
Выключено Включено
1 Штатный режим работы Режим юстировки
2 Режим формирования выходных сигналов «Пожар» Режим формирования выходных сигналов «Внимание»
4 Режим быстрой компенсации чувствительности Режим медленной компенсации чувствительности
Установки для ИП212-52СМД
3 Выход «Внимание» 7,5 мА Выход «Внимание» 5,5 мА
5 Порог срабатывания
50% («6» - OFF)
30% («6» - ON)
Порог срабатывания
40% («6» - OFF)
20% («6» - ON)
6 50% («5» - OFF)
40% («5» - ON)
30% («5» - OFF)
20% («5» - ON)

Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.

Параметр Значение
Устанавливаемые пороги срабатывания для ИП212-52СМД 20%, 30%, 40%, 50%
Диапазон контролируемых расстояний от 8 до 120 м
Максимальная ширина защищаемого одним извещателем пространства не более 9 м
Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
Ток, потребляемый извещателем в режиме «Норма» не более 0,7 мА
Ток, потребляемый приемником в режимах:
- формирования выходного сигнала «Внимание» не более 11 мА
- формирования выходного сигнала «Пожар» не более 35 мА
- формирования выходного сигнала «Неисправность» в режиме «реле» не более 11 мА
- формирования выходного сигнала «Неисправность» в режиме «ключ» не более 1,5 мА
Величина скачка тока при формировании сигнала «Внимание» 5,5 +/- 0,5 мА или 7,5 +/- 0,75 мА
Ток утечки при питании напряжением обратной полярности не более 2 мкА
Длительность отключения питания для сброса не менее 2 с
Инерционность срабатывания извещателя:
типовая 5 с
максимальная 10 с
Инерционность фиксации извещения «Неисправность» в режимах:
«Неисправность - память», «Неисправность - допуска» от 3 до 5 с
«Неисправность - луч» 2±0,5 с
«Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
«Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
Предельное значение компенсации чувствительности 3 дБ (50%)
Скорость компенсации:
в режиме быстрой компенсации 0,12 %/мин
в режиме медленной компенсации 0,03 %/мин
Габаритные размеры приемо-передатчика не более 135x120x100 мм
Масса приемо-передатчика не более 0,4 кг
Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55x55x21 мм
Масса УВ-ПРД-ПРМ в отдельности не более 0,04 кг
Габаритные размеры рефлектора-отражателя не более 246х210х13 мм
Масса рефлектора-отражателя не более 0,25 кг
Диапазон рабочих температур от - 30 до + 55 оС
Максимально-допустимая относительная влажность 98%
Максимально допустимая частота вибрации 55 Гц
Максимально-допустимая освещенность в месте установки 12000 лк
Степень жесткости по устойчивости к воздействию ЭМП четвертая
Степень защиты оболочки по ГОСТ 14254 IP 40
