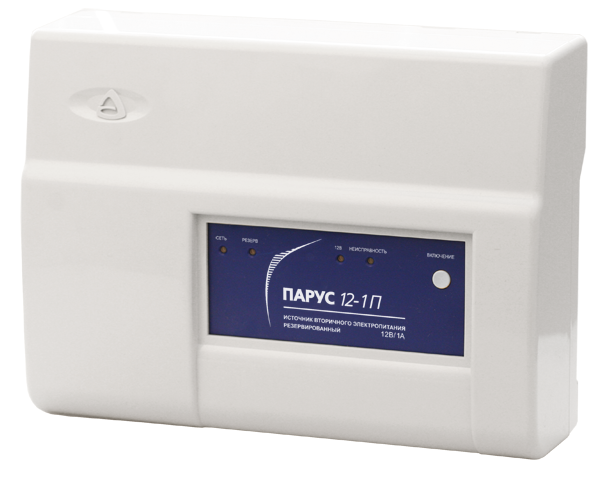

Парус-12-1П исп.2

Назначение

Парус 12-1П исп. 2 «Парус-4» служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.

При срабатывании защиты от перегрузки отключается выход +12 В, индикатор "+12В" мигает красным светом и выдаётся прерывистый звуковой сигнал. Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа Парус 12-1П исп. 2 в режиме короткого замыкания или перегрузки.

В Парус 12-1П исп. 2 применен режим "плавного" включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.

Заряд аккумулятора происходит в буферном режиме напряжением 13,7-13,8 В.

При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в Парус 12-1П исп. 2 глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Особенности

• Возможность установки аккумуляторной батареи (АКБ) емкости 7 Ач.
• Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ.
• Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
• Электронная защита:
• при переполюсовке АКБ;
• при КЗ;
• при перегрузке в нагрузке;
• от глубокого разряда АКБ.
• Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
• Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
• Для блокировки отключения выхода +12 В на плате установлен джампер J1.
• Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Технические характеристики
