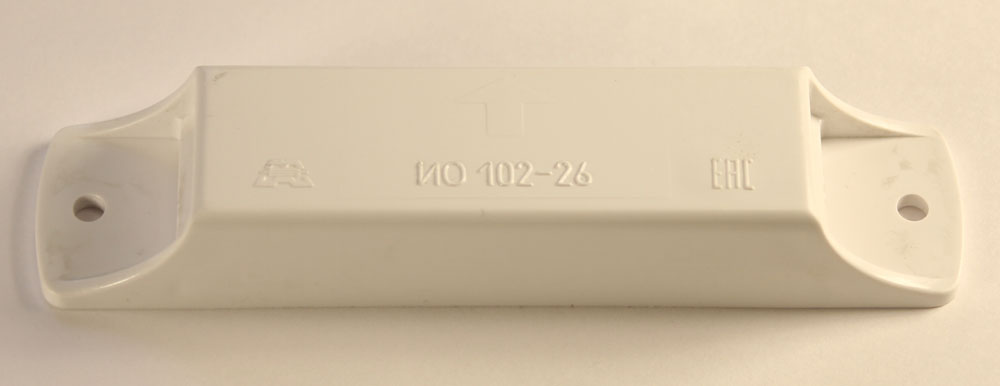

ИО-102-26 исп.01 "АЯКС"

Магнитоконтактный извещатель; на замыкание контактов, накладной для металл. ворот, дверей;внутр.разъем

Производитель: Магнито-Контакт

Код:
00008990
Артикул
ИО 102-26 исп.01 "АЯКС"
Базовая единица
шт
601.10 руб.

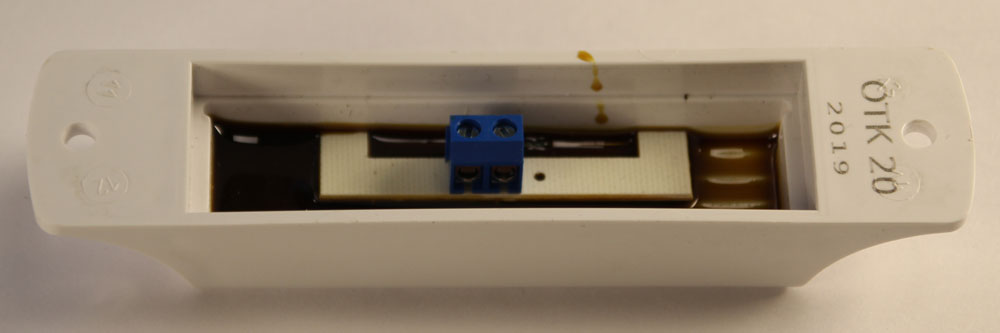

С внутренним разъемом Нормально разомкнутый ПАШК 425119.008-01

ОБЩИЕ СВЕДЕНИЯ

Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.

Извещатели состоят из исполнительного и задающего блоков.

Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита.

  • Корпуса изделий 0-й серии (исп. 00-05) ПАШК.425119.008 ТУ выполнены из пластмассы.

При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НОМЕР ИСПОЛНЕНИЯ, ТОРГОВОЕ НАЗВАНИЕ ТИП ПРИМЕНЯЕМОГО ГЕРКОНА ДЛИНА ВЫВОДОВ, ММ
ТИП ПРОВОДА
КОРПУС, ТУ
– исп. 01, "Аякс Нормально разомкнутый С внутренним разъемом пластмасса, ПАШК 425119.008 ТУ

ТИП ИЗДЕЛИЯ РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В ЗАМКНУТОМ (ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В РАЗОМКНУТОМ (НЕ ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ
исп. 01 25 мм и менее 70 мм и более

Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.

Для всех исполнений изделия:

Сопротивление замкнутых контактов - не более 0,5 Ом

Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98%(с конденсацией влаги) при 35°С 1 МОм

Электрические параметры извещателей в зависимости от условий работы

ПАРАМЕТР ИСП. 01
Коммутируемый ток до 0,5 А
Коммутируемое напряжение до 72 В
Максимальная коммутируемая мощность 10 Вт
Габаритные размеры и масса блока геркона 130х30х20,
0,1 кг
Габаритные размеры и масса блока магнита 130х30х20,
0,15 кг
Диапазон температур от -50 до +50С
Относительная влажность влажность 98% при 35 С
Сопротивление замкнутых контактов 0,5 Ом
Степень защиты оболочки по ГОСТ 14254-96 IP55
