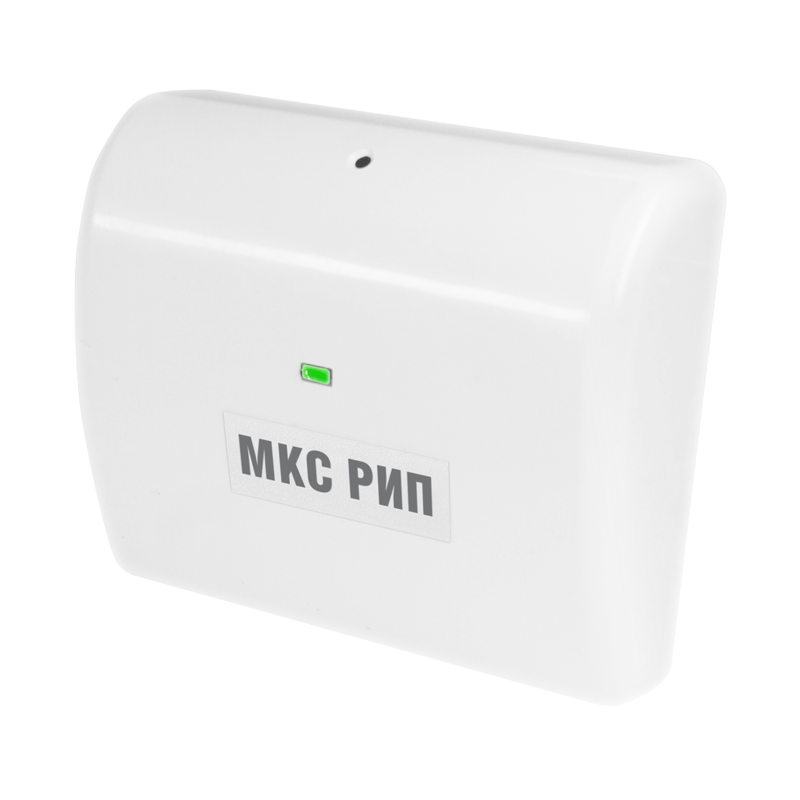

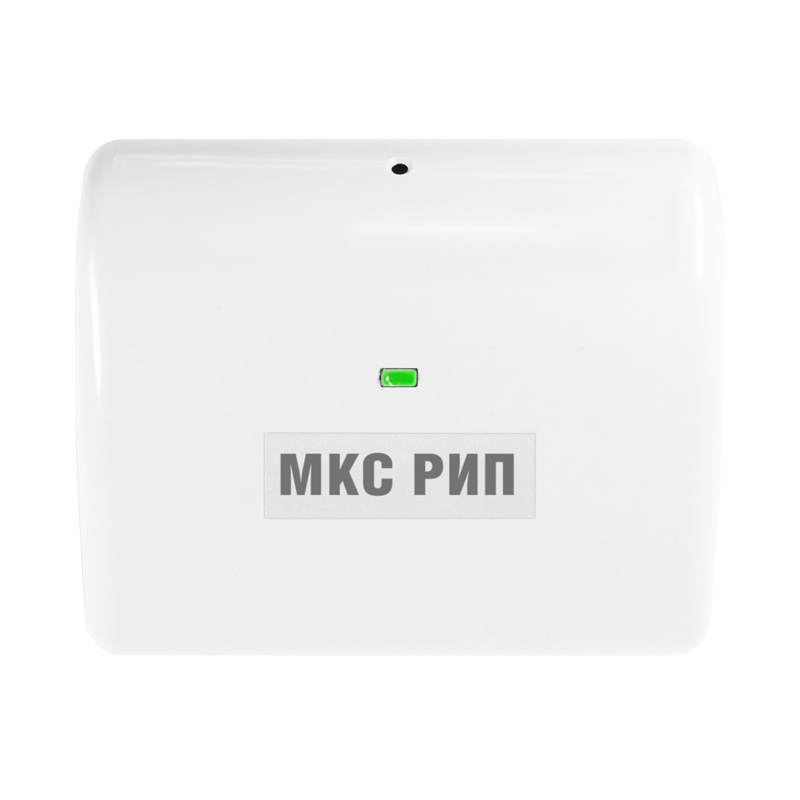

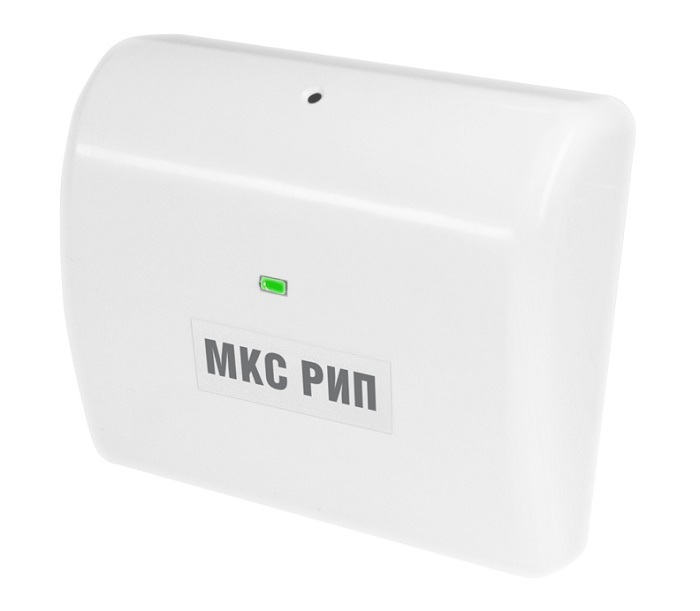

МКС РИП
Модуль контроля состояния резервированных источников питания РИП-12 и РИП-24 и передачи извещений на три релейных выхода и световой индикатор.
Производитель: Болид
- Код:
- 00009208
- Артикул
- 141-112-915
- Базовая единица
- шт
1 145 руб.
Предназначен для контроля состояний резервированных источников питания "РИП-12" и "РИП-24" и передачи извещений на три релейных выхода и световой индикатор
Особенности
- Контроль выходного напряжения, напряжения на аккумуляторной батарее, сетевого напряжения
- Передача извещений с помощью гальванически развязанных оптореле
- Светодиодная индикация режимов работы

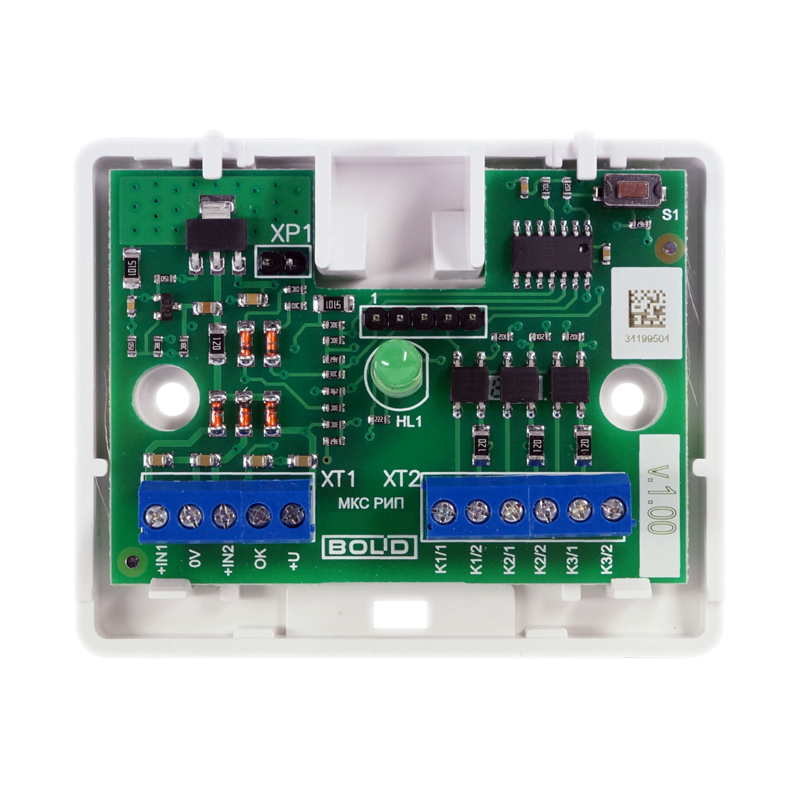

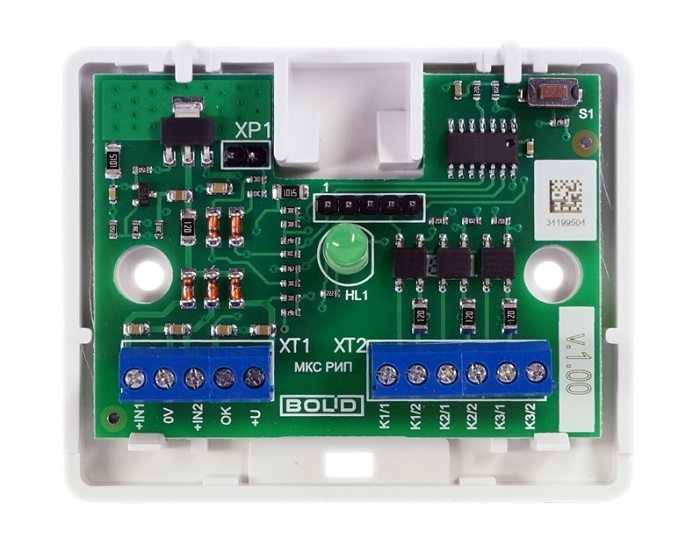

- Возможность подключения к "РИП-12" и к "РИП-24" (выбор осуществляется с помощью «джампера» на плате)
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Источник питания | Выход РИП * |
| Максимальный ток потребления | 30 мА |
| Сопротивление выходных цепей реле в замкнутом состоянии, не более | 50 Ом |
| Максимальное напряжение, коммутируемое контактами реле | 80 В |
| Максимальный ток, коммутируемый контактами реле | 50 мА |
| Рабочий диапазон температур | от минус 30 до + 50 °C |
| Степень защиты оболочкой | IР41 |
| Габаритные размеры, не более | 75×65×25 мм |
| Масса, не более | 0,1 кг |

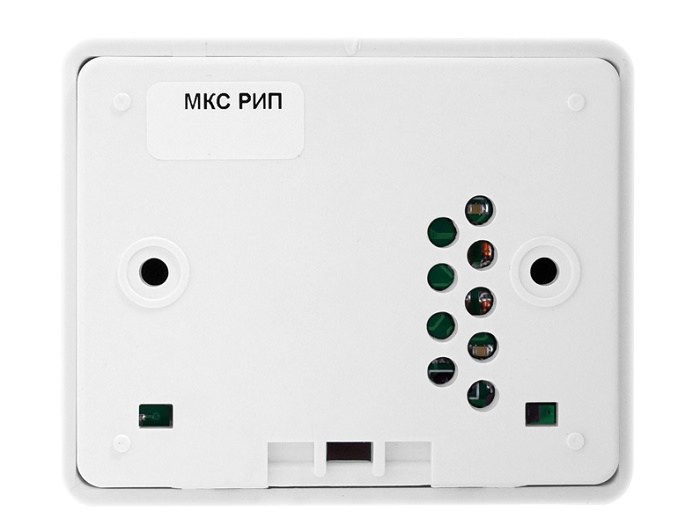

| Тип монтажа | Настенный навесной или внутри корпуса РИП |
| Тип подключения | Клеммные колодки под винт. Сечение провода 0,2…1 кв.мм |
* Перечень РИП, к которым возможно подключение МКС РИП: РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.02, РИП-12 исп.04, РИП-12 исп.05, РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.02, РИП-24 исп.04
