Кабель для монтажа систем сигнализации
Кабель сигнальный для охранных систем и телекоммуникации, ПВХ пониженной пожарной опасности с низким дымо- и газовыделением

КСВВнг(А)-LS 2х0,5

Кабель сигнальный для охранных систем и телекоммуникации, ПВХ пониженной пожарной опасности с низким дымо- и газовыделением

Производитель: Паритет

Код:
00009813
Артикул
100897
Базовая единица
м
11.17 руб.

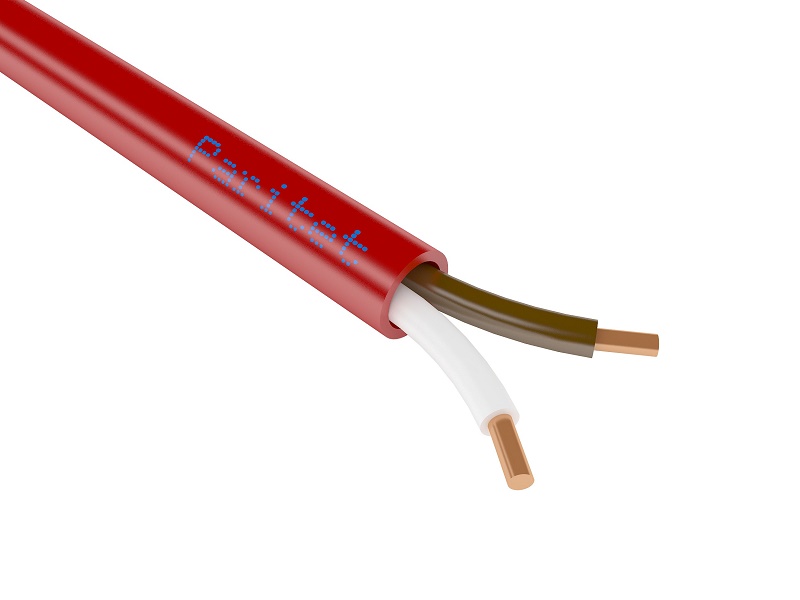

Кабель общая скрутки КСВВнг(А)-LS 2х0,50 имеет 2 жил диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для групповой внутренней стационарной прокладки относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем сигнализации, контроля доступа, управления, сбора данных. Для групповой прокладки в зданиях с массовым пребыванием людей. Напряжение: до 250 В переменного тока частотой 10 кГц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газоведением
  • Сердечник - общая скрутка
  • Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газоведением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 2
  • Диаметр жилы, мм -  0.5
  • Число и диаметр проволок - 1х0.50
  • Сечение жилы, мм2- 0.2
  • Диаметр по изоляции, мм - 0.95
  • Диаметр кабеля, мм - 2.3x2.9
  • Масса 1 км кабеля, кг - 10.6
  • Объем горючей массы, л/км - 4.3
  • Объем 1 км кабеля, м3 - 0.0149
  • Бухтовка, м - 500
  • Тип упаковки - Бухта

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.2.2
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении кабеля.
  • Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25

Технические характеристики

Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:

Параметр 0,40 мм 0,50 мм 0,64 мм 0,80 мм 0,97 мм 1,13 мм 1,38 мм 1,78 мм
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, МОм, не более 148 95 58 36 24.50 18.10 12.10 7.40
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) 110 110 110 110 110 110 110 110
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей) 140 140 140 140 140 140 140 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей) 230 230 230 230 230 230 230 230

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил:

Параметр 0,40 мм 0,50 мм 0,64 мм 0,80 мм 0,97 мм 1,13 мм 1,38 мм 1,78 мм
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) 110 110 110 110 110 110 110 110
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей), для однопарных кабелей 200 200 200 200 200 200 200 200
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей), для однопарных кабелей 350 350 350 350 350 350 350 350
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей), для двухпарных кабелей 140 140 140 140 140 140 140 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей), для двухпарных кабелей 230 230 230 230 230 230 230 230

Индуктивность рабочей цепи "жила-жила", на длине 1 км в зависимости от числа жил в кабелях общей скрутки

Параметр 2 4 6 8 10 12 14 16 18 20
Индуктивность, мГн, не более 0.90 0.95 1 1.10 1.20 1.20 1.25 1.30 1.30 1.35

Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн

Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм

Все значения приведены с пересчетом на темпетуру 20°С
