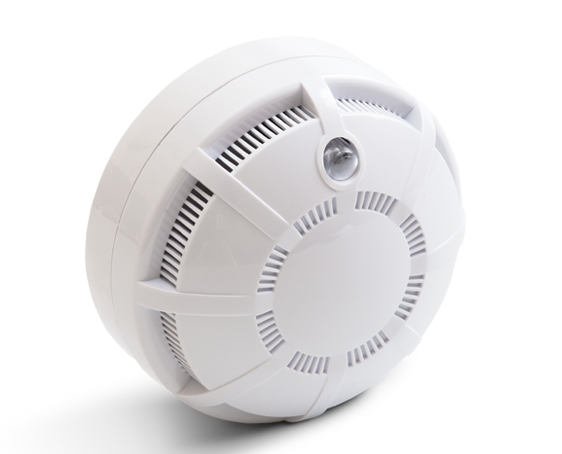

Извещатель дымовой для подключения в 4-х проводный шлейф с контролем питания

ИП-212-45 с УС-02 (ИП 212-45 V1.24)

Извещатель дымовой для подключения в 4-х проводный шлейф с контролем питания

Производитель: Рубеж

Код:
00010474
Артикул
Rbz-339577
Базовая единица
шт
935 руб.

Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений, предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

ИП 212-45 V1.24

  • Тип контактов для крепления проводов АЛС: V – зажимные
  • Тип монтажа: 1 – на несущие конструкции
  • Устройство согласования (УС): 2- с УС-02
  • Количество контактов: 4 – 4 контакта
  • Дополнительные обозначения: без

ИП 212-45 исполнения серии «Марко» с визуальной индикацией состояния извещателя и евродизайном корпуса имеет следующие свойства:

  • применена микросхема, осуществляющая цифровую обработку сигналов оптопары;
  • улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
  • горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
  • уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
  • промигивание светодиода в дежурном режиме;
  • широкий диапазон питающих напряжений от 9 до 30 В;
  • малое токопотребление – не более 0,045 мА;
  • удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
  • корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС;
  • установка на основные несущие конструкции (основной потолок).

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Это основание является унифицированным и позволяет устанавливать любой безадресный извещатель Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

Технические характеристики

Параметр Значение
Напряжение питания, В от 9 до 30
Ток потребления в дежурном режиме, мкА, не более 45
Чувствительность, дБ/м от 0,05 до 0,2
Инерционность срабатывания, сек, не более 9
Тип установки На основной потолок
Внутреннее сопротивление в режиме "пожар", не более, Ом 1000
Оптический индикатор состояния Красный
Способ тестирования Кнопкой на корпусе
Степень жесткости к электромагнитным помехам 4
Степень защиты оболочки IP30
Масса извещателя без базового основания, г, не более 180
Масса извещателя с базовым основанием, г, не более 210
Диаметр извещателя без базового основания, мм, не более 93
Высота извещателя без базового основания, мм, не более 36
Диаметр извещателя с базовым основанием, мм, не более 93
Высота извещателя с базовым основанием, мм, не более 46
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -45 до +55
