КВТ-В-2 2х0,35

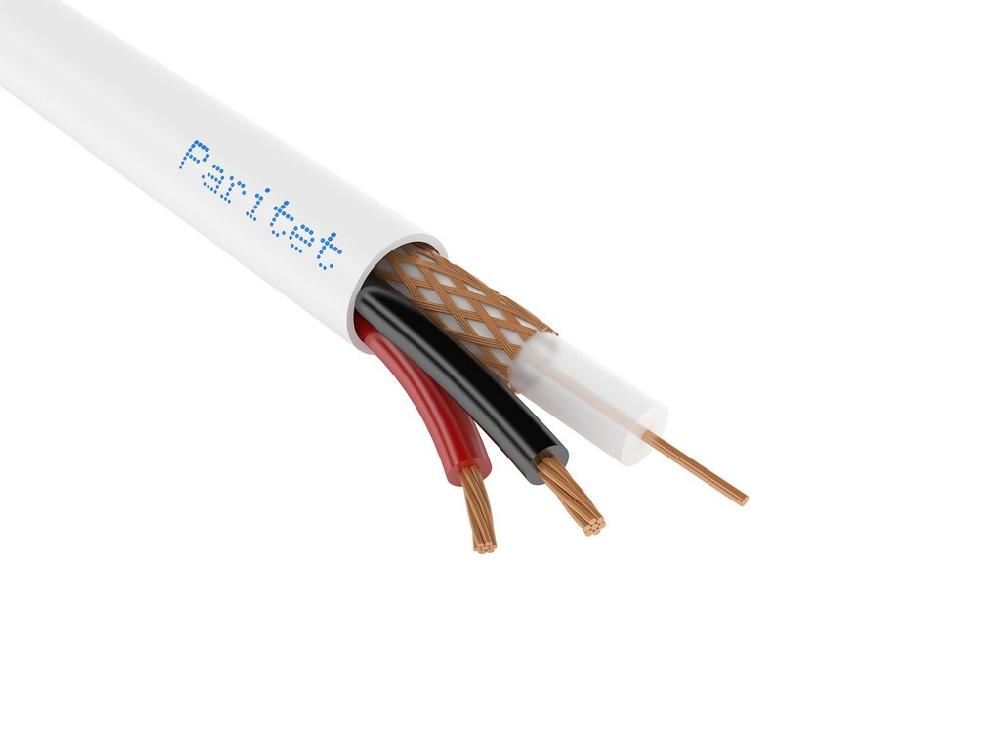

Комбинированный кабель КВТ-В-2 2х0,35 для систем аналогового видеонаблюдения имеет однопроволочный радиочастотный элемент РК 75-2-111, экран (оплётка медными проволоками плотностью не менее 40%) и две жилы питания сечением 0,35 мм.кв. Предназначен для одиночной внутренней стационарной прокладки. Кабель стоек к воздействию относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения. Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная однопроволочная
• Изоляция - сплошной полиэтилен
• Экран – оплётка медными проволоками плотностью не менее 40%
• Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 3
• Диаметр жилы, мм -  0.37
• Число и диаметр проволок - 1х0.37
• Диаметр по изоляции, мм - 2
• Плотность оплетки - 40%
• Сечение жил питания, мм² - 0.35
• Диаметр кабеля, мм - 5.7
• Масса 1 км кабеля, кг - 54
• Объем 1 км кабеля, м³ - 0.0607

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

• Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
• Кабели не распространяют горение при одиночной прокладке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 30

Технические характеристики

Электрические характеристики комбинированных кабелей

Волновое сопротивления радиочастотного элемента - 75 Ом

Коэффициент затухания радиочастотного элемента на разных частотах

Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения

Электрическое сопротивление изоляции жил питания постоянно току при температуре 20 °С не менее 10 МОмхкм
