Кабель комбинированный для систем видеонаблюдения.
Кабель комбинированный РК 75-2-122 (1х0.37) + две жилы питания

КВК-В-2э 2х0,50

Кабель комбинированный РК 75-2-122 (1х0.37) + две жилы питания

Производитель: Паритет

Код:
00011090
Артикул
100479
Базовая единица
м
48.62 руб.

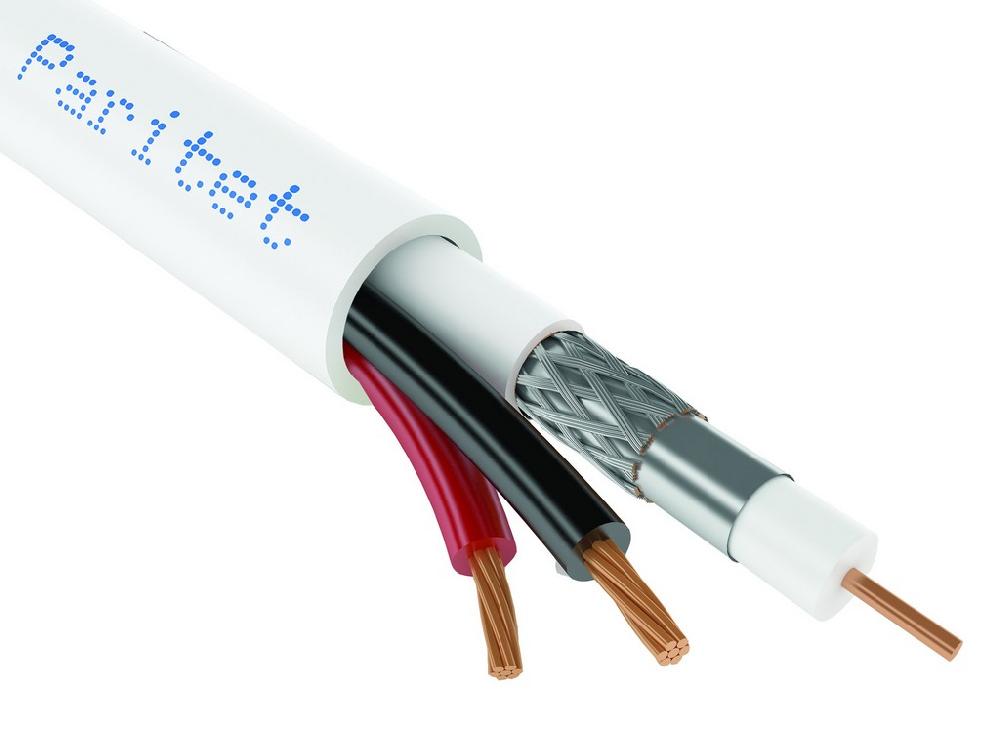

Комбинированный кабель КВК-В-2Э 2х0,50 для систем аналогового видеонаблюдения имеет однопроволочный радиочастотный элемент РК 75-2-122, комбинированный экран (оплётка медными проволоками плотностью не менее 45% поверх фольгированно медью полимерной ленты) и две жилы питания сечением 0,5 мм.кв. Предназначен для одиночной внутренней стационарной прокладки.

НАЗНАЧЕНИЕ:

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения. Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - сплошной полиэтилен
  • Экран – оплётка медными проволоками плотностью не менее 45% поверх фольгированно медью полимерной ленты
  • Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 3
  • Диаметр жилы, мм -  0.37
  • Число и диаметр проволок - 1х0.37
  • Диаметр по изоляции, мм - 2
  • Плотность оплетки - 45%
  • Сечение жил питания, мм2 - 0.5
  • Диаметр кабеля, мм - 6.9
  • Масса 1 км кабеля, кг - 48.4
  • Объем горючей массы, л/км - 26.7
  • Объем 1 км кабеля, м3 - 0.084

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
  • Кабели не распространяют горение при одиночной прокладке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Технические характеристики

Электрические характеристики комбинированных кабелей

Волновое сопротивления радиочастотного элемента - 75 Ом

Коэффициент затухания радиочастотного элемента на разных частотах

Марка кабеля 1 Мгц 6 МГц 10 Мгц 50 МГц 100 МГц 200 МГц
КВК-В-2Э 2.20 5.39 6.72 13.31 18 25.20

Затухание связи при частоте 30 МГц

Марка кабеля Затухание связи, мОм/м, не более
КВК-В-2Э 15

Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения

Параметр 0,50 мм²
Электрическое сопротивление жил питания, Ом/км 40.50

Электрическое сопротивление изоляции жил питания постоянно току при температуре 20 °С не менее 10 МОмхкм
