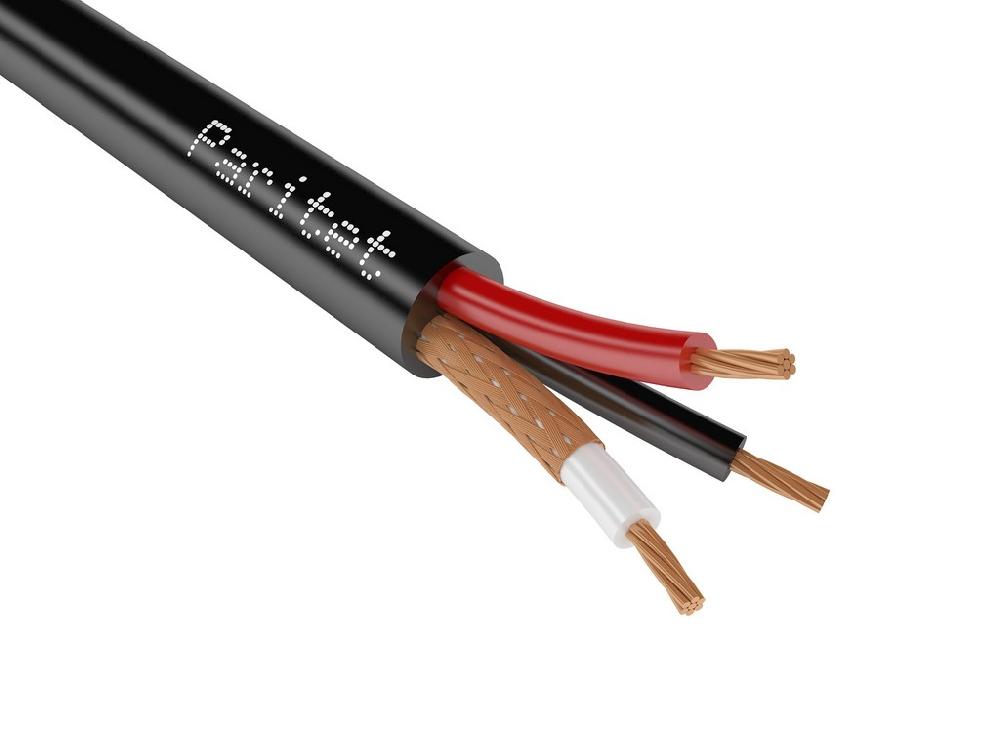

ШВЭП 4х0,12

Гибкий кабель ШВЭП 4х0,12 для видеодомофонов и аналогового видеонаблюдения имеет 1 жилу в оплётке и 3 жил питания сечением 0,12 мм.кв. Предназначен для внешней стационарной прокладки. Кабель стоек к воздействию ультрафиолета, осадков, относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для одновременной передачи видеосигнала и питания в системах контроля доступа, для подключения домофонов. Для наружней прокладки. Напряжение: до 250 В переменного тока частотой 50 Гц.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная многопроволочная
• Изоляция - ПВХ пластикат
• Экран – оплётка медными лужёными проволоками плотностью не менее 70%
• Оболочка - светостабилизированный полиэтилен

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 4
• Диаметр жилы, мм -  0.45
• Число и диаметр проволок - 7х0.15
• Сечение жилы, мм² - 0.12
• Плотность оплетки - 70 %
• Сечение жил питания, мм²- 0.12
• Диаметр кабеля, мм - 4.3
• Масса 1 км кабеля, кг - 22.1
• Объем горючей массы, л/км - 14.2
• Объем 1 км кабеля, м^{3 -} 0.039
• Бухтовка, м - 200
• Тип упаковки - Бухта

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-2.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Кабели стойки к воздействию солнечного излучения, инея, росы
• Срок службы кабеля – 20

Технические характеристики

• Электрическое сопротивление токопроводящих жил постоянному току не более: 165,3 Ом/км²
• Электрическое сопротивление изоляции жил постоянному току - не менее 10 МОмхкм.
• Все значения приведены с пересчетом на темпетуру 20°С
