Тоже что и «Elsys-MB Light» + дополнительный выход реле (управление турникетом, приводами ворот и т. п.), + 2 аналоговых входа с контролем оконечного резистора. Возможность подключения одной матричной клавиатуры (использует 3 выхода «открытый коллектор» и 4 цифровых входа).

Elsys-MB-Std-2A-00-TП

Тоже что и «Elsys-MB Light» + дополнительный выход реле (управление турникетом, приводами ворот и т. п.), + 2 аналоговых входа с контролем оконечного резистора. Возможность подключения одной матричной клавиатуры (использует 3 выхода «открытый коллектор» и 4 цифровых входа).

Производитель: Elsys-Бастион

Код:
00011138
Артикул
ES-0002
Базовая единица
шт
32 100 руб.
Данная модель является проектным оборудованием, цены по запросу.

Elsys-MB-Std-2А-00-ТП. Контроллер СКУД, 2 считывателя, 3 реле, до 160 тыс карт

Elsys-MB-Std-2A-00-TП - контроллер сетевой СКУД для управления:

  • одной или двумя дверьми;
  • одним турникетом;
  • одним шлагбаумом.

Два считывателя, программирование внутренней логики, до 160 тыс. карт в памяти, подключение по RS-485 и Ethernet (опция), встроенный источник питания с возможностью питания двух электромагнитных замков.

Функциональные возможности контроллера Elsys-MB-Std

  • Управление одной дверью с контролем входа и выхода или управление двумя дверьми с контролем только на вход и с выходом по нажатию кнопки;
  • Управление турникетом или шлагбаумом с контролем входа и выхода;
  • работа как под управлением драйвера АПК «Бастион-Elsys», так и в автономном режиме - при нарушении связи с сервером СКУД все основные функции сохраняются;
  • глобальный контроль последовательности прохода (antipassback), сохраняющий свою полную функциональность при отсутствии связи с компьютером;
  • хранение в энергонезависимой памяти кодов карт, полномочий карт, уровней доступа, временных интервалов, праздничных дней с особым режимом доступа, параметров управления преграждающими и исполнительными устройствами;
  • регистрация и накопление событий (с указанием даты и времени события) в энергонезависимой памяти;
  • подключение до 4-х шлейфов сигнализации с контролем оконечного резистора (при наличии модуля расширения памяти);
  • постановка шлейфов сигнализации на охрану и снятие с охраны с рабочего места оператора, по настроенным аппаратным сценариям или со считывателей.

Считыватели и идентификаторы

Контроллер сетевой СКУД Elsys-MB-Std может использоваться со считывателями любых идентификаторов (карты доступа, брелоки, ключи стандартов HID, Em-Marin, Mifare, биометрические идентификаторы), поддерживающими хотя бы один интерфейс связи между устройством чтения идентификатора и контроллером из списка:

  • Touch Memory (iButton);
  • Wiegand-26;
  • Wiegand-33;
  • Wiegand-34;
  • Wiegand-37;
  • Wiegand-40;
  • Wiegand-42;
  • Wiegand-44.

Алгоритмы прохода, поддерживаемые контроллером Elsys-MB-Std

  • Доступ по карте;
  • доступ по PIN-коду;
  • доступ по карте и PIN-коду;
  • доступ с подтверждением;
  • доступ с сопровождением;
  • доступ по двум картам;
  • доступ по трем картам.

Коммуникационные возможности контроллера Elsys-MB-Std

Контроллер Elsys-MB-Std-2A-00-TП может быть подключен к серверу СКУД Elsys одним из способов:

  • Подключение по двухпроводному интерфейсу RS-485 со скоростью информационного обмена от 4800 до 115200 бит/с;
  • Подключение по двухпроводному интерфейсу RS-485 к коммуникационному сетевому контроллеру;
  • Непосредственное подключение к локальной вычислительной сети через модуль интерфейса Elsys-IP (опция).

Модули расширения памяти

Технические характеристики и функциональные возможности контроллера Elsys-MB-Std-2A-00-TП могут быть расширены путем применения модулей расширения памяти.

Модули расширения памяти Elsys-XBn устанавливаются непосредственно в корпус контроллера и обеспечивают:

  • Увеличение размера хранимой в контроллере базы данных идентификаторов, уровней доступа и временных интервалов;
  • Увеличение количества событий, сохраняемых в памяти контроллера Elsys-MB-Std-2A-00-TП при отсутствии связи с сервером СКУД;
  • Расширение функциональных возможностей контроллера – поддержку модуля Ethernet-интерфейса Elsys-IP, охранных шлейфов, возможность перераспределения памяти между хранимыми элементами базы данных.

Комплект поставки

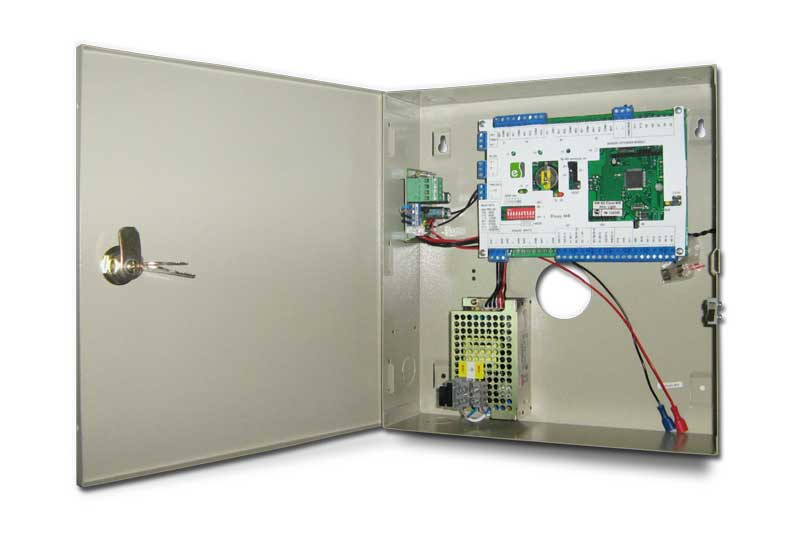

  • Контроллер Elsys-MB-Std-2А-00-ТП в металлическом корпусе с источником питания;
  • паспорт.

Конфигурация по умолчанию

«Турникет PERCo»

Технические характеристики

Наименование параметра Значение
Количество подключаемых считывателей 2
Количество пользователей/событий при стандартном распределении памяти:
  • без модуля расширения
  • с модулем расширения Elsys-XB2
  • с модулем расширения Elsys-XB8
  • с модулем расширения Elsys-XB32
  • с модулем расширения Elsys-XB64

  • 400/250
    2300/1800
    10000/7800
    40000/31000
    81000/61000
    Максимально возможное количество пользователей / событий при распределении памяти вручную:
  • без модуля расширения
  • с модулем расширения Elsys-XB2
  • с модулем расширения Elsys-XB8
  • с модулем расширения Elsys-XB32
  • с модулем расширения Elsys-XB64

  • 400/250
    4700/3500
    20000/15000
    65500/61000
    162000/122000
    Количество временных интервалов / временных блоков / уровней доступа при стандартном распределении памяти:
    • без модуля расширения
    • с модулем расширения Elsys-XB2
    • с модулем расширения Elsys-XB8
    • с модулем расширения Elsys-XB32
    • с модулем расширения Elsys-XB64

    48/48/48
    240/240/240
    450/450/450
    1800/1800/1800
    1800/1800/1800
    Количество охранных шлейфов (с контролем оконечного резистора) 4
    Количество входов без контроля оконечного резистора 13
    Количество релейных выходов 3
    Тип релейного выхода 2 группы «сухих» контактов на переключение
    Количество слаботочных выходов «открытый коллектор» 7
    Номинальный ток слаботочного выхода, мА 70
    Время реакции на предъявление карты 0,15 с
    Источник питания 220В, встроенный, с резервированием от АКБ.
    Возможность питания двух электромагнитных замков
    Питание внешних устройств 12В, 1 А
    Габариты 300×290×85 мм
    Масса не более 3 кг
    Условия эксплуатации от +5 до +40 °С, при относительной влажности воздуха не более 95 %.
