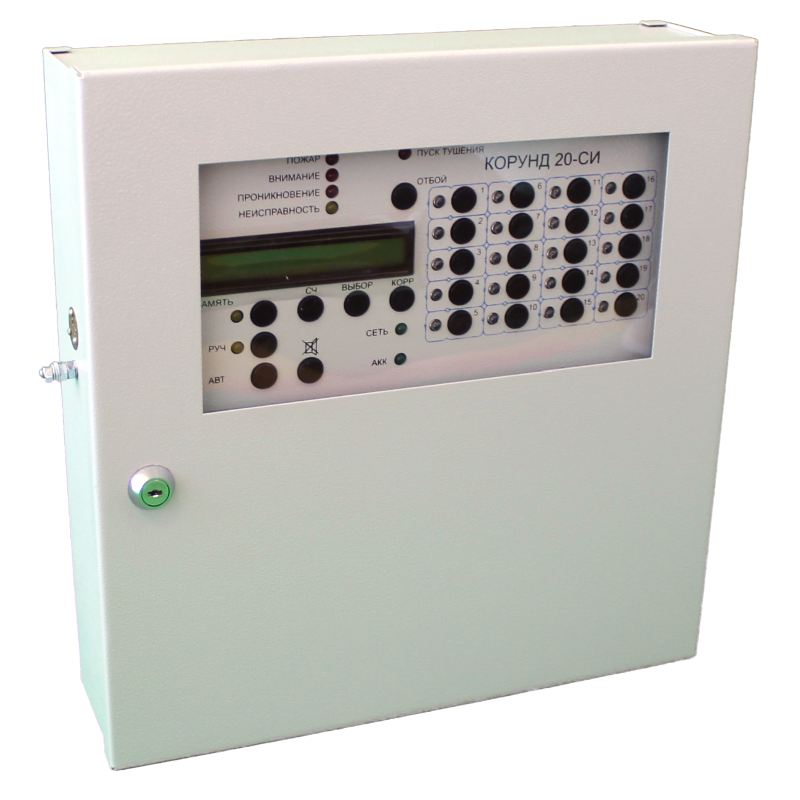

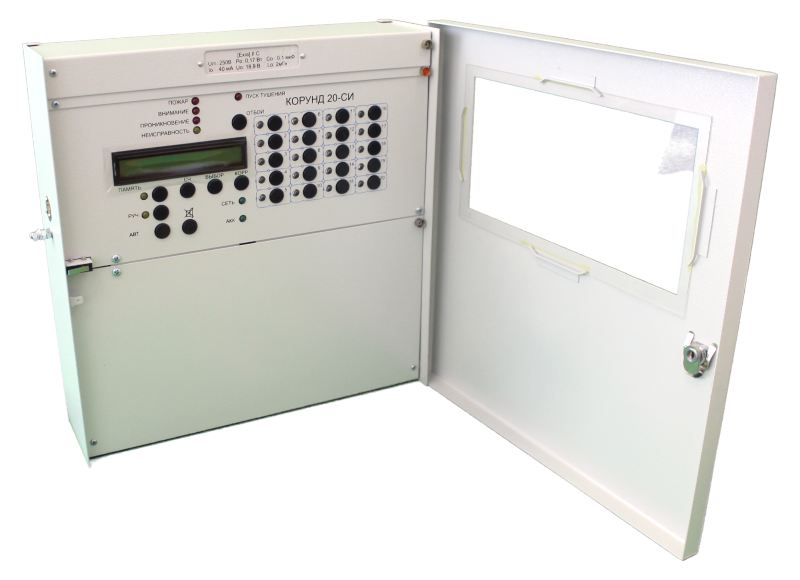

Корунд 20-СИ (20шл.)

Взрывозащищенный охранно-пожарный приемно-контрольный прибор ППКОП 019-10/20-1 «Корунд 20-СИ» (20 ШС) предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на промышленных и других объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики по адресу, соответствующему каждому шлейфу сигнализации и рассчитан на подключение 20 искробезопасных и независимых шлейфов сигнализации.

Прибор соответствует требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99), гл. 7.3 ПУЭ и других нормативных документов, регламентирующих применение на объектах взрывозащищенного электрооборудования (электротехнических устройств) с видом взрывозащиты «Искробезопасная электрическая цепь “i”».

Для защиты помещений с взрывоопасной средой в искробезопасные шлейфы прибора ППКОП 019-10/20-1 «Корунд 20-СИ» (20 ШС) допускается включать только взрывозащищенные пожарные и охранные извещатели, соответствующие требованиям ГОСТ Р 51330.10-99, гл. 7.3 ПУЭ и других нормативных документов.

Прибор обеспечивает электропитанием извещатели и осуществляет раздельный прием и отображение тревожных извещений от одного и от двух автоматических пожарных извещателей любого типа - токопотребляющих, с общим током потребления (в каждом шлейфе) не более 1,0 мА, типа «ИД-2» ИБ (до 10 шт.), «ИДТ-2» ИБ всех модификаций (до 12 шт.), «МАК-ДМ» ИБ исп. 01 ИБ (до 15 шт.) или пассивных электроконтактных, с любым типом контактной группы - на размыкание или замыкание в цепи шлейфа сигнализации (типа «МАК-1» ИБ исп.01, «МАК-1» ИБ исп.011 или ручные пожарные извещатели ИПР 513-2 «Агат» ИБ (ИПР-СИ-1 ИБ) с маркировкой взрывозащиты «0ЕхiaIIВТ6»), а также обеспечивает адресное включение систем пожаротушения, дымоудаления или иного технологического оборудования по адресу соответствующего шлейфа сигнализации с помощью индивидуального для каждого шлейфа реле «РТ» и передачу на ПЦН групповых извещений «ВНИМАНИЕ», «ПОЖАР», «НЕИСПРАВНОСТЬ», «ПРОНИКНОВЕНИЕ» с помощью дополнительных реле или включение этими реле внешних световых и звуковых оповещателей.

Состав функций

• раздельный прием и отображение тревожных извещений от одного пожарного извещателя (сигнал «ВНИМАНИЕ») и от двух пожарных извещателей (сигнал «ПОЖАР»)
• наличие групповых реле «ВН» и «ПО» с переключающимися при приеме извещений «ВНИМАНИЕ» и «ПОЖАР» контактами, которые могут использоваться для подключения внешнего звукового или светового оповещателей
• групповой трансляции на ПЦН следующих извещений:
  • «ВНИМАНИЕ», «ПОЖАР» - замыканием цепей контактов соответствующих реле «ВН» и «ПО»;
  • «ПРОНИКНОВЕНИЕ», «НЕИСПРАВНОСТЬ» - размыканием цепей контактов реле «ПР» и «НЕ»;
• индивидуальная световая индикация по каждому шлейфу:
  • извещений «НОРМА», «ВНИМАНИЕ», «НЕИСПРАВНОСТЬ», «ПОЖАР» и «ПРОНИКНОВЕНИЕ»;
  • включенного режима автоматического пуска пожаротушения и дымоудаления, а также выполненной команды на пуск установок пожаротушения и дымоудаления;
• групповая световая индикация извещений: «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ», а также индикация режима «ПУСК ПОЖАРОТУШЕНИЯ»;
• внутренняя дублирующая звуковая сигнализация в режимах «ПОЖАР» или «ПРОНИКНОВЕНИЕ» и отличающаяся по звучанию в режиме «НЕИСПРАВНОСТЬ»;
• формирование команд пуска установок пожаротушения и дымоудаления замыканием контактов индивидуальных (адресных) реле по каждому шлейфу;
• возможность ручного включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа;
• автоматическое резервирование питания прибора аккумулятора ёмкостью 7 А×ч и номинальным напряжением 12 В, размещаемой в отсеке корпуса прибора, с автоматическим ее подзарядом до номинальной емкости;
• индивидуальное программирование режимов функционирования каждого шлейфа по алгоритму шлейфа с пожарными извещателями или по алгоритму шлейфа с охранными извещателями;
• циклический подсчет всех принятых извещений встроенным счетчиком событий;
• хранение в энергонезависимой памяти до 254 событий с указанием вида события, адреса и времени их возникновения, с возможностью просмотра всех событий в обратной хронологической последовательности.
