Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)
Извещатель дымовой оптический линейный однопозиционный (8-80 метров)

ИПДЛ-52М (8-80)

Извещатель дымовой оптический линейный однопозиционный (8-80 метров)

Производитель: ИВС-СигналСпецавтоматика

Код:
00011714
Артикул
0001979
Базовая единица
шт
9 105 руб.

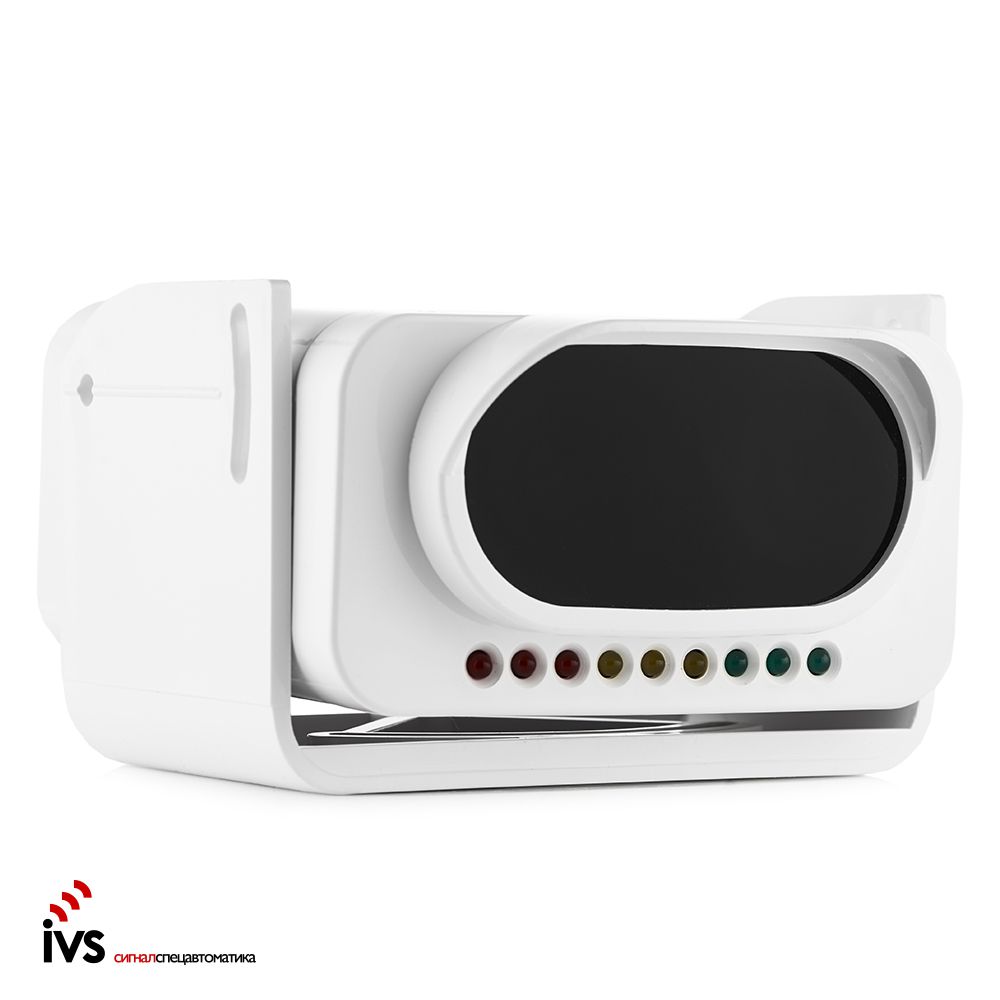

ИП212-52М – однопозиционный линейный извещатель дымовой, состоящий из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

Рефлектор-отражатель - 1.

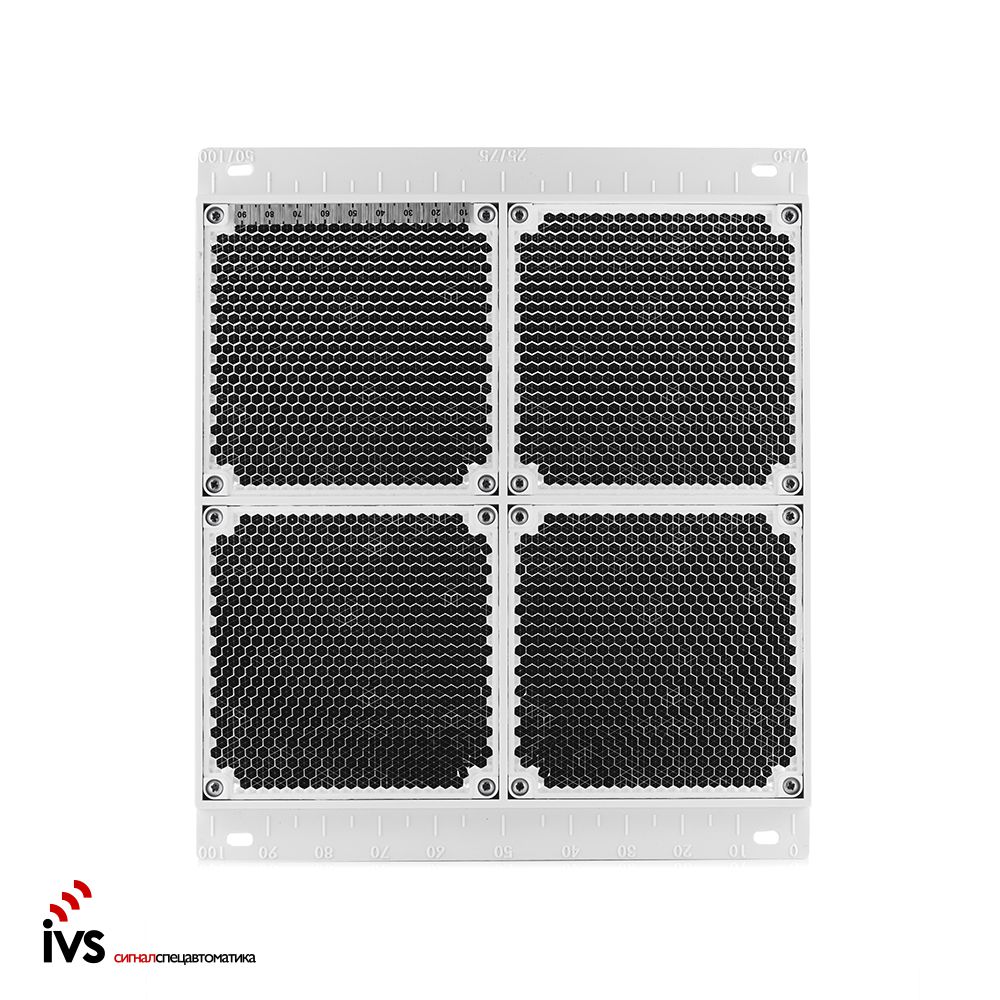

В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

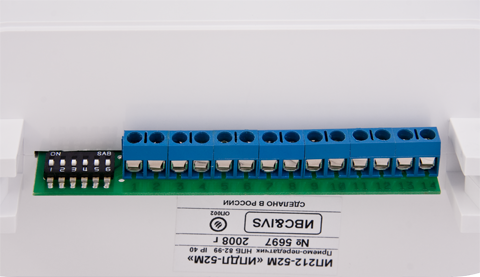

С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя.

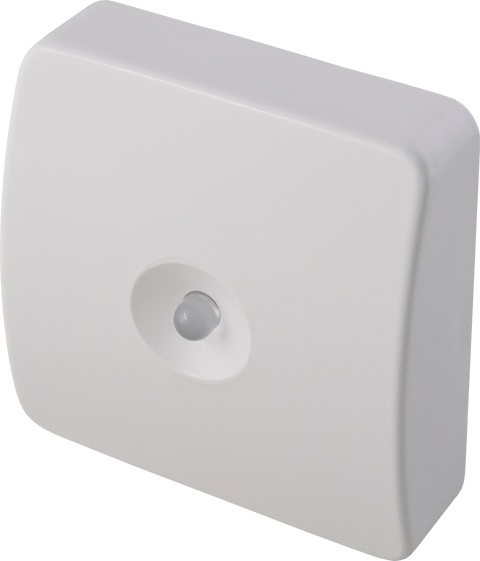

В составе извещателей ИП212-52М (извещатель дымовой) имеются выносные устройства УВ-ПРД-ПРМ.

Принцип действия

Извещатель дымовой и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.

В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Извещатель дымовой - юстировка

Процесс юстировки аналогичен процессу описанному для ИП212-52. Выбор тактики работы извещателей ИП212-52М схож с ИП212-52 но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

№ движка
переключателя
Режим работы извещателя
Выключено (OFF) Включено (ON)
Общие установки
1 Штатный режим работы Режим юстировки
2 Режим формирования выходных сигналов «Пожар» Режим формирования выходных сигналов «Внимание»
4 Режим быстрой компенсации чувствительности Режим медленной компенсации чувствительности
Установки для ИП212-52
3 Режим самосинхронизации (по лучу) Режим принудительной синхронизации (по линии связи)
5 Порог срабатывания
50% («6»-OFF)
Порог срабатывания
37% («6» - OFF)
6 Порог срабатывания
50% («5» - OFF)
Порог срабатывания
25% («5» - OFF или ON)
Установки для ИП212-52М
3 Выход «Неисправность-реле» Выход «Неисправность-ключ»
5 Порог срабатывания
50% («6»-OFF)
30% («6»-ON)
Порог срабатывания
40% («6»-OFF)
20% («6»-ON)
6 Порог срабатывания
50% («5»-OFF)
40% («5»-ON)
Порог срабатывания
30% («5»-OFF)
20% («5»-ON)

Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.

Так же ИПДЛ-52 часто называют извещатель пожарный дымовой линейный.

Технические характеристики

Параметр Значение
Устанавливаемые пороги срабатывания: для ИП212-52М 20%, 30%, 40%, 50%
Диапазон контролируемых расстояний от 8 до 100 м
Максимальная ширина защищаемого одним извещателем пространства не более 9 м
Площадь помещения, защищаемая одним извещателем не более 900 м2
Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) от 10 до 30 В
Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М  не более 1,5 мА
Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
Ток, потребляемый приемником в режимах:
- формирования выходного сигнала «Внимание»
- формирования выходного сигнала «Пожар»
- формирования выходного сигнала «Неисправность» в режиме «Реле»
- формирования выходного сигнала «Неисправность» в режиме «Ключ»

не более 11 мА
не более 35 мА
не более 11 мА
не более 1,5 мА
Величина скачка тока при формировании сигнала «Внимание» 7,5±0,75 мА
Ток утечки при питании напряжением обратной полярности не более 2 мкА
Длительность отключения питания для сброса не менее 2 с
Инерционность срабатывания извещателя:
типовая
максимальная

5 с
10 с
Инерционность фиксации извещения «Неисправность» в режимах:
«Неисправность - память», «Неисправность - допуска»
«Неисправность - луч»
«Неисправность - синхронизация», «Неисправность - сбой»
«Неисправность - превышение», «Неисправность - снижение»

от 3 до 5 с
2±0,5 с
от 40 до 70 с
от 40 до 70 с
Величина сопротивления замкнутых контактов оптореле:
типовая
максимальная

15 Ом
25 Ом
Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
Ток, коммутируемый опторелейными выходами не более 100 мА
Напряжение, коммутируемое опторелейными выходами не более 100 В
Предельное значение компенсации чувствительности 3 дБ (50%)
Скорость компенсации:
в режиме быстрой компенсации
в режиме медленной компенсации


0,12 %/мин
0,03 %/мин
Габаритные размеры приемо-передатчика:
без юстировочного устройства
с юстировочным устройством

не более 140х135х70 мм
не более 185х150х140 мм
Масса приемо-передатчика:
без юстировочного устройства
с юстировочным устройством

не более 0,4 кг
не более 0,6 кг
Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55х55х21 мм
Масса УВ-ПРД-ПРМ не более 0,04 кг
Габаритные размеры рефлектора-отражателя ИП212-52М не более 246х210х13 мм
Масса рефлектора-отражателя ИП212-52М не более 0,25 кг
Диапазон рабочих температур от минус 30 до + 55°С
Максимально-допустимая относительная влажность 98%
Максимально допустимая частота вибрации 55 Гц
Максимально-допустимая освещенность в месте установки 12 000 лк
Степень жесткости по устойчивости к воздействию ЭМП четвертая
Степень защиты оболочки по ГОСТ 14254 IP 40
