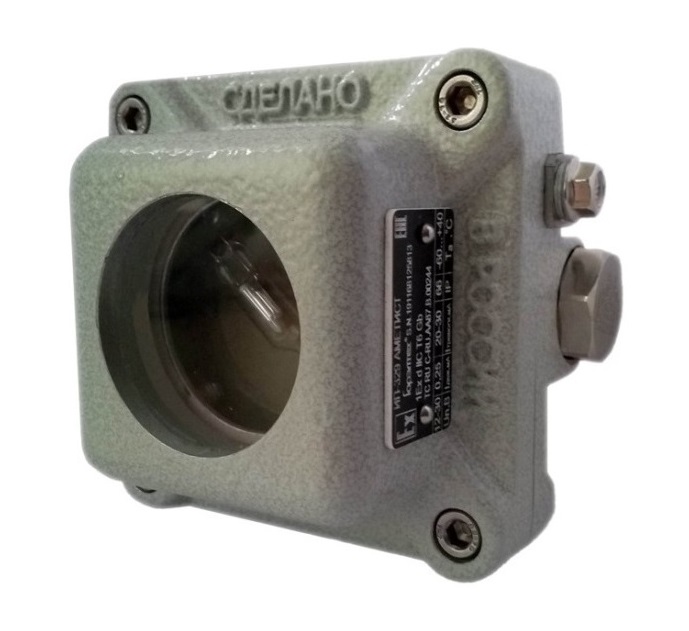

ИП 329-5В Аметист

Взрывозащищённая модификация извещателя ИП 329-5 “АМЕТИСТ”. 1ExdIICT6/Т5. IP66. Дальность до 80 м. Угол до 90о. 12-30 В / 200-250

Производитель: Квазар

Код:
00011963
Базовая единица
шт
44 928 руб.

Извещатель пожарный пламени ИП 329-5В "АМЕТИСТ" ® , взрывозащищённая модификация извещателя ИП 329-5, предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 165 до 260 нм.

Извещатель устанавливается в зданиях и сооружениях различного назначения как с обычной, так и со взрывоопасной средой (производственных цехах, ангарах, складах и пр.). Также прибор может использоваться для противопожарной защиты наружных установок промышленных, энергетических и других объектов.

Извещатель обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В.

Оболочка извещателя – взрывонепроницаемый корпус CSC (производства компании "Кортем"), соответствующий требованиям ПУЭ (гл. 7.3), ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99 (МЭК 60079-11-99), ГОСТ Р 51330.2-00 (МЭК 60079-11-99) и другим действующим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасных зонах. Степень взрывозащиты – 1ExdIICT6/Т5. По ГОСТ 14254-96 корпус извещателя обеспечивает степень защиты IР66.

Материал корпуса – коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки "KSi13", устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Покрытие корпуса – антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизационному излучению.

Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля и с помощью специального крепежно-юстировочного устройства.

Электрическая схема извещателя имеет в своём составе чувствительный элемент, в качестве которого используется современный индикатор ультрафиолетового излучения и который позволяет обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. Также извещатель не реагирует на источники теплового излучения.

Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

Варианты исполнения извещателя:

  • ИП 329-5В "АМЕТИСТ" – двухпроводная схема подключения;
  • ИП 329-5В "АМЕТИСТ" Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
  • ИП 329-5В "АМЕТИСТ" Р2 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.

Основные технические характеристики:

  • дальность обнаружения очага пламени – 25 м (1-ый класс по ГОСТ Р 53325);
  • угол обзора – 90о;
  • инерционность срабатывания – 0,5 с;
  • напряжение питания – 12-30 В;
  • ток потребления в дежурном режиме – не более 250 мкА (при напряжении 24 В), не более 200 мкА (при напряжении 12 В);
  • габаритные размеры – (длина х ширина х высота) 112 х 90 х 120 мм;
  • масса – не более 1,1 г;
  • диапазон рабочих температур – от -50 до +55 оС.
