МСК
Модуль сопряжения индивидуального видеодомофона с многоквартирным координатным домофоном (Визит, Цифрал, Элтис, Метаком) с гальванической развязкой
Производитель: Даксис
- Код:
- 00012043
- Базовая единица
- шт

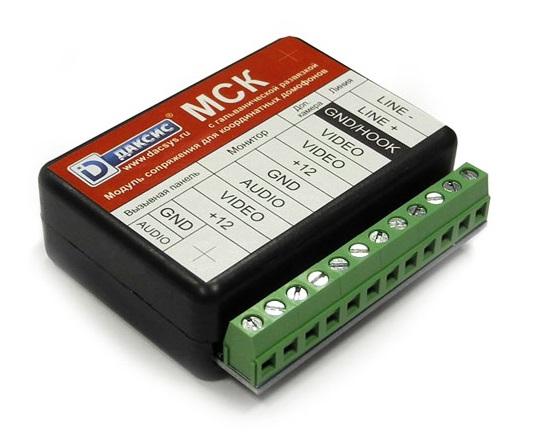

Модуль сопряжения МСК с гальванической развязкой.
Модуль сопряжения индивидуального видеодомофона с многоквартирным координатным домофоном (Даксис, Визит, Цифрал, Элтис. Метаком выпуска после 2015г.)
Описание:
Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов, для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.
Совместимость координатных домофонов других производителей возможна, но не гарантируется.

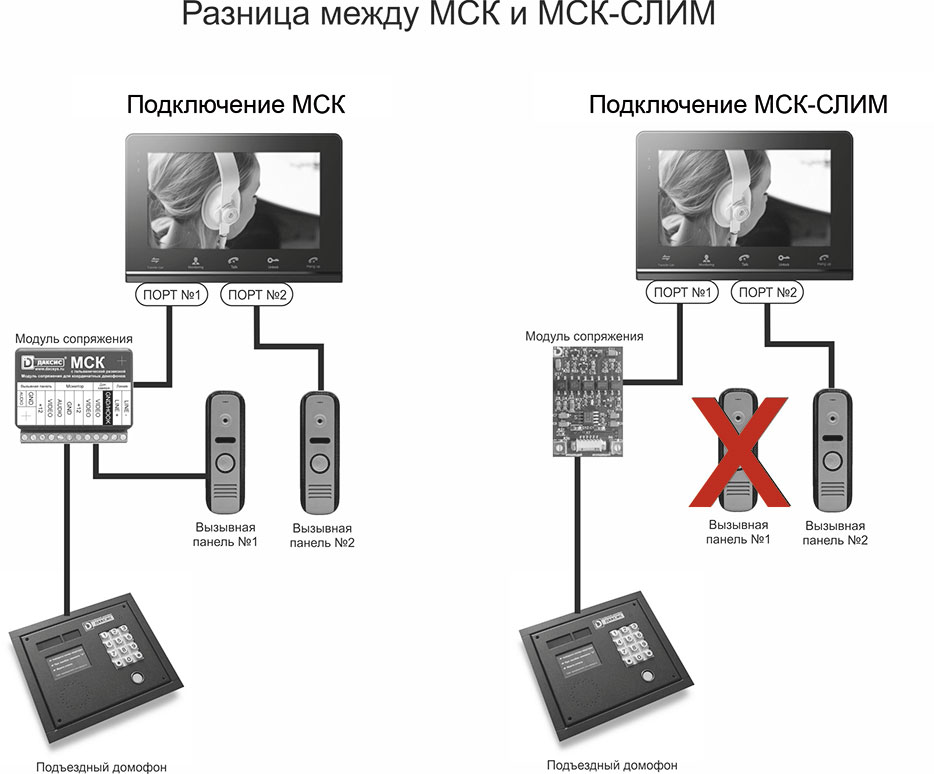

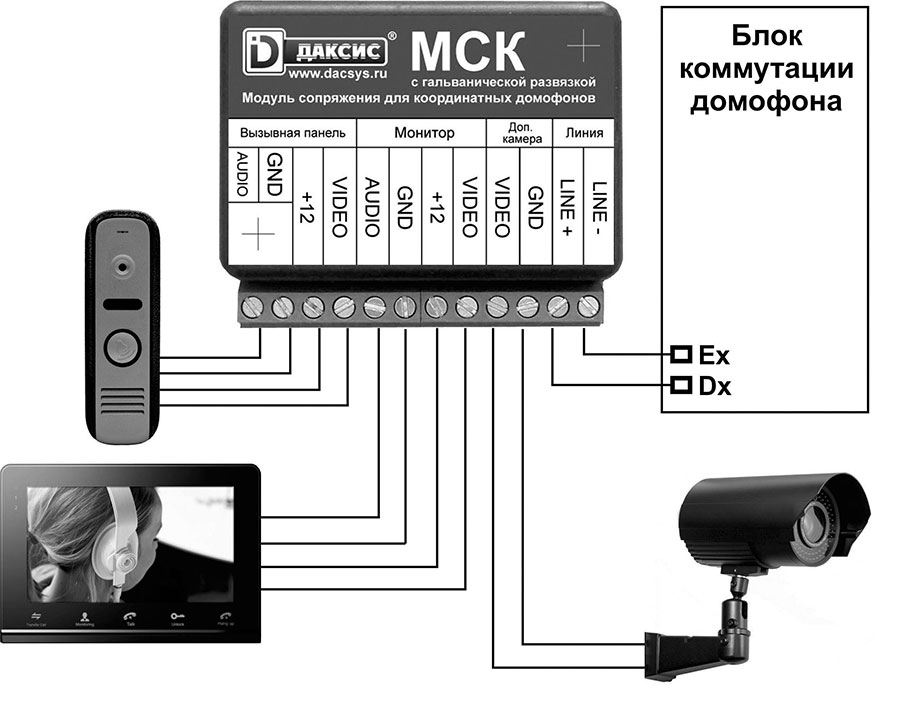

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.
Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.
Изменения в версии 3h:

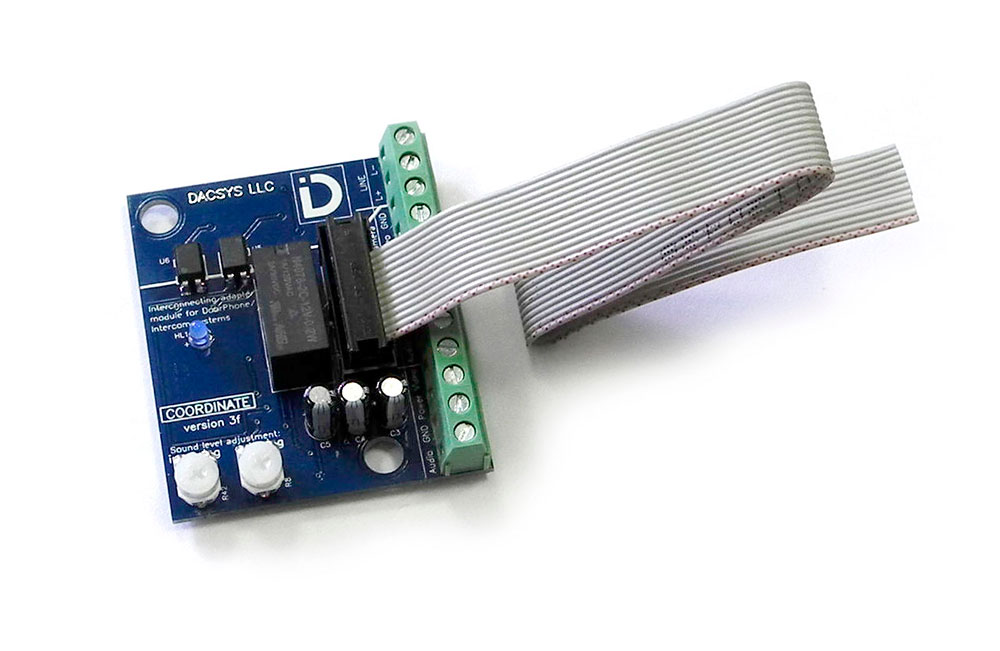

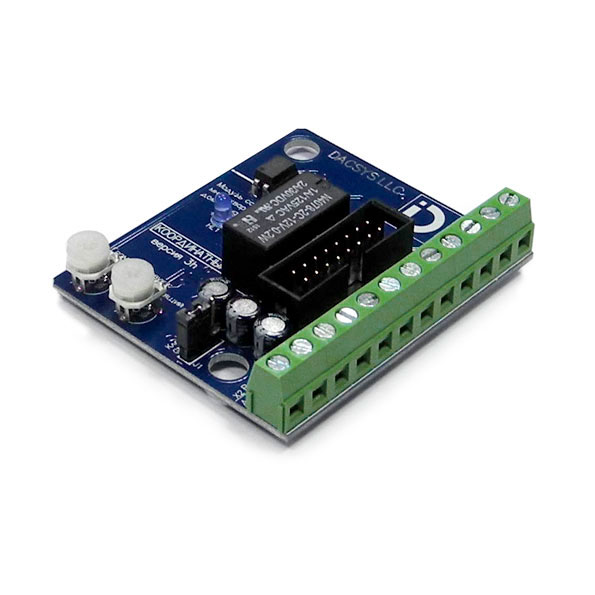

- Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.
- При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние.
- Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.
Размер платы модуля сопряжения МСК 52х61х15
Размер модуля сопряжения МСК в корпусе 54х66х21
Индивидуальная упаковка имеет размер 80х60х32
