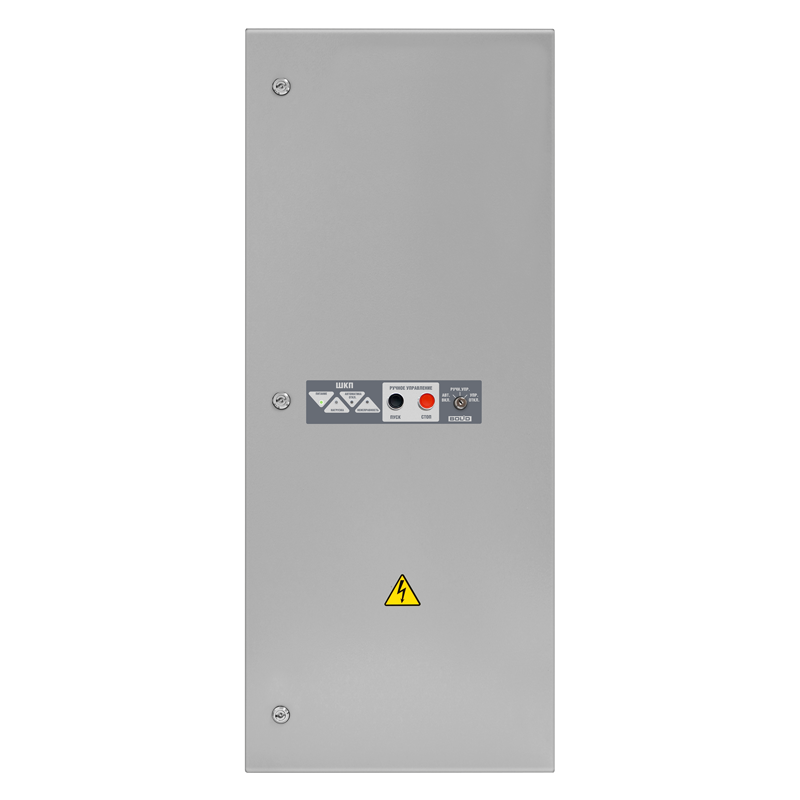

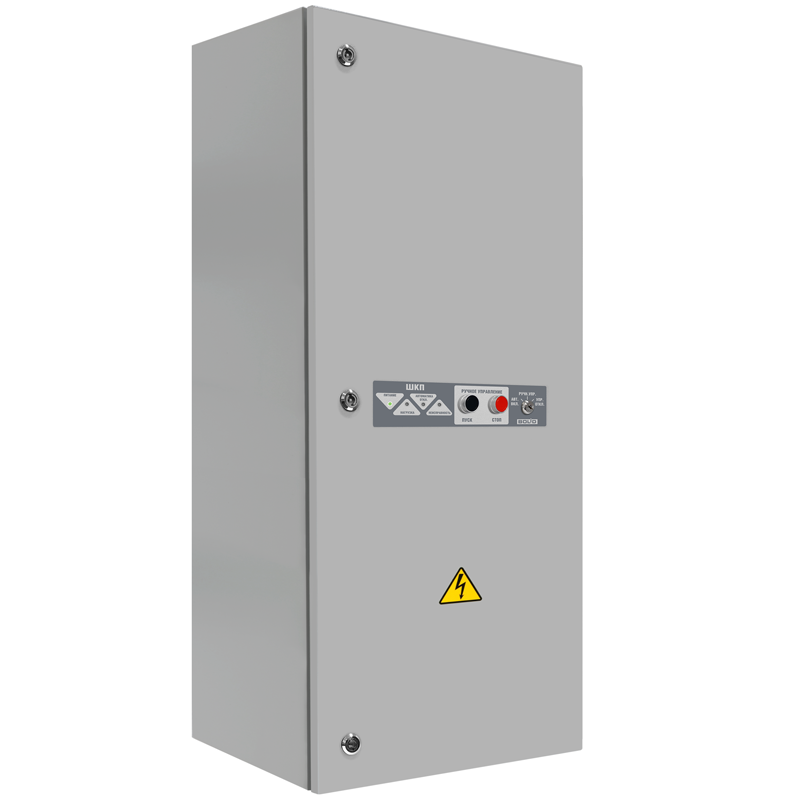

Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором мощностью  до 250 кВт с плавным запуском

ШКП-250

Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором мощностью  до 250 кВт с плавным запуском

Производитель: Болид

Код:
00012139
Артикул
294-449-093
Базовая единица
шт
620 621 руб.

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

  • Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
  • Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
  • Контроль исправности цепей управления двигателем
  • Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
  • Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
  • 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
  • Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
  • Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
  • Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация 4 одноцветных индикатора для отображения состояния ШКП
Питание прибора от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания не более 1 с
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Средний срок службы 10 лет
Тип монтажа настенный навесной
  ШКП-4 ШКП-10 ШКП-18 ШКП-30 ШКП-30 с УПП ШКП-45 ШКП-75 ШКП-110 ШКП-110 с УПП ШКП-250 с УПП
Потребляемая мощность, Вт 30 30 30 30 30 30 30 30 50 50
Номинальный коммутируемый ток, А 10 25 40 63 63 100 160 250 230 432
Мощность управляемого двигателя, кВт 4 10 18 30 30 45 75 110 30-132 100-250
Степень защиты корпуса IP30
IP54
IP30
IP54
IP30
IP54
IP30
IP54
IP54 IP30
IP54
IP30
IP54
IP30
IP54
IP54 IP54
Габаритные размеры, мм 400
x400
x170
400
x400
x170
400
x400
x170
400
x400
x170
600
x400
x240
600
x400
x240
600
x400
x240
600
x400
x240
1000
x500
x350
1000
x500
x350
Масса прибора, кг 20 20 20 20 20 30 30 30 70 70
