ParLan F/UTP Cat6 PVC 4х2х0,57
Витая пара UTP и FTP
Кабель парной скрутки, ЭКРАН, бухта 305 м

ParLan F/UTP Cat6 PVC 4х2х0,57

Кабель парной скрутки, ЭКРАН, бухта 305 м

Производитель: Паритет

Код:
00012143
Артикул
100458
Базовая единица
упа
24 131 руб.

Кабель парной скрутки ParLan F/UTP Cat6 PVC 4х2х0,57 для СКС и IP-сетей имеет 4 пары жил диаметром 0,57 мм (23 AWG), категория 6. Предназначен для одиночной внутренней стационарной прокладки. Кабель стоек к воздействию относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для структурированных кабельных систем (каналы класса E) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем. Для передачи данных на частоте до 250 МГц с рабочим напряжением до 145 В. Для одиночной стационарной прокладки в сетях низкого напряжения и мощности (Fast Ethernet, Ethernet, Ethernet plus и пр.) внутри и вне помещений при защите от осадков и солнечного излучения. Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).

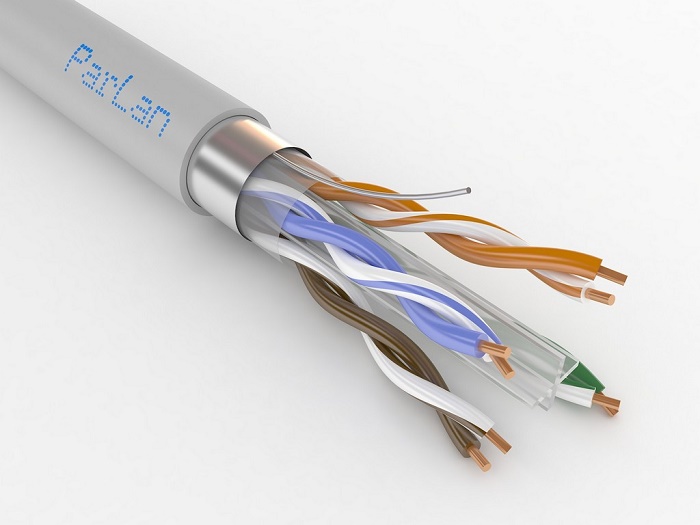

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - сплошной полиэтилен
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 8
  • Диаметр жилы, мм -  0.57
  • Число и диаметр проволок - 1х0.57
  • Сечение жилы, мм2 - 0.25
  • Диаметр по изоляции, мм - 1
  • Диаметр кабеля, мм - 7.6
  • Масса 1 км кабеля, кг - 65.2
  • Объем горючей массы, л/км - 22.5
  • Объем 1 км кабеля, м3 - 0.138
  • Бухтовка, м - 305
  • Тип упаковки - Бухта

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
  • Кабели не распространяют горение при одиночной прокладке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25

Технические характеристики

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц 250 МГц
Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 3.80 6 7.60 8.50 10.80 15.50 19.90 33
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 75.30 66.30 60.30 57.20 55.80 52.90 48.40 45.30 39.30
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 72.30 63.30 57.30 54.20 52.80 49.90 45.40 42.30 36.30
Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее 68 56 48 43.90 42 38.10 32 28 20
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 65 53 45 40.90 39 35.10 29 25 17
Время задержки сигнала (Delay), нс/100 м, не более - 552 545.50 543 542.10 540.40 538.60 537.60 536.30
Затухание отражения (RL), дБ/100м, не менее 20 23 25 25 25 23.64 21.54 20.11 17.32

Сопротивление связи на разных частотах, не более

Параметр 1 МГц 10 МГц 30 МГц 100 МГц
Сопротивление связи ParLan Cat6 F/UTP, мОм/м, не более 50 100 200 1000
  • Волновое сопротивление 100 Ом
  • Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
  • Относительная скорость распространения сигнала не менее 60 %
  • Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 17,0 Ом/100 м.
  • Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
  • Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
  • Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
  • Затухание излучения в диапазоне частот 30-100 МГц: не менее 55 дБ.
  • Затухание излучения в диапазоне частот 250 МГц: не менее 47,04 дБ.
  • Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
  • Все значения приведены с пересчетом на темпетуру 20°С
