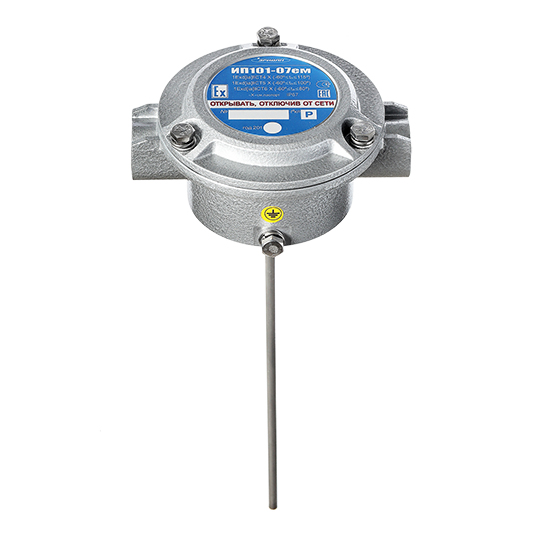

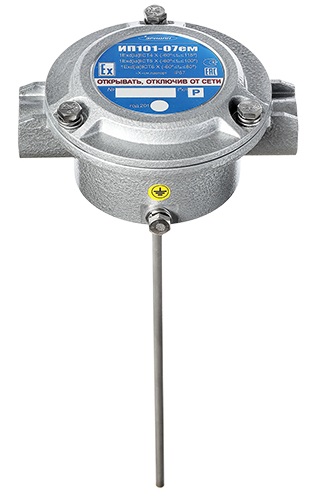

ИП-101-07ем И1 (ШТ 1/2х2 шт.) класс B
Извещатель тепловой взрывозащищённый программируемый, температурный класс B (69-85 °С), 1ЕхdIICT6 X, IP67, чувствительный элемент трубка 0,2 м., В комплекте (ШТ 1/2х2 шт.)
Производитель: Эридан
- Код:
- 00012230
- Базовая единица
- шт
Комплектация:
- ИП-101-07ем - Извещатель максимальный программируемый 1Exdm(ia)IICT6X
- ШТ1/2" - 2 шт. штуцер для трубной разводки с резьбой G½"
ИП101-07ем извещатель пожарный взрывозащищенный тепловой программируемый
Температура срабатывания - 69 -85 °С, класс B
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Отличительные особенности:
- применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
- подключение как на размыкание цепи, так и на замыкание
- подключение в адресные системы пожарной сигнализации

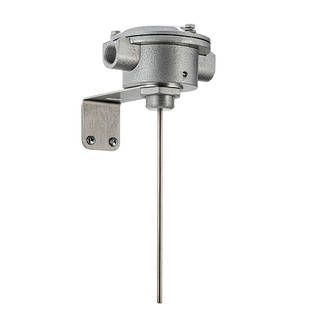

Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- чувствительный элемент выполнен из нержавеющей стали
- неокисляющиеся пружинные клеммы WAGO
Ключевые характеристики:
- предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
- уникальная тепловая чувствительность
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
- самопроверка работоспособности извещателя и шлейфа непосредственно во взрывоопасной зоне без демонтажа (с помощью магнитного ключа)
- световая индикация при срабатывании
Технические характеристики
маркировка взрывозащиты |
1Ехd[ia]IICT4/T5/T6 X |
перенастройка температуры срабатывания с шагом, °С |
3-5 |
температурный класс настройки извещателя |
B |
температура срабатывания, °С |
69-85 |
напряжение питания, В |
8-28 |
максимальный потребляемый ток, мкА |
200 |
условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С |
Т4 от - 60 до + 115 |
Т5 от - 60 до + 100 |
|
Т6 от - 60 до + 85 |
|
габаритные размеры, не более, мм |
180х94х200 |
масса, не более, кг |
1,0 |
срок службы, не менее, лет |
10 |
гарантийный срок, лет |
5 |
Таблица номиналов резисторов для перенастройки температуры срабатывания извещателя ИП101-07ем.
T,°C | 55 | 57 | 60 | 63 | 65 | 67 | 70 | 72 | 75 | 80 | 82 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 |
Rн, кОм | 15 | 22 | 27 | 33 | 39 | 47 | 56 | 68 | 82 | 100 | 120 | 150 | 180 | 220 | 270 | 330 | 390 | 470 | 560 | 680 | 820 |
